Комплект адаптеров РИКС-10-70/300 КВТ арт. 92307 — предназначен для изоляции и герметизации мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC - EN 50181 или DIN 47636.
- тип: РИКС-10 ( ТУ 27.33.13-075-97284872-2018)

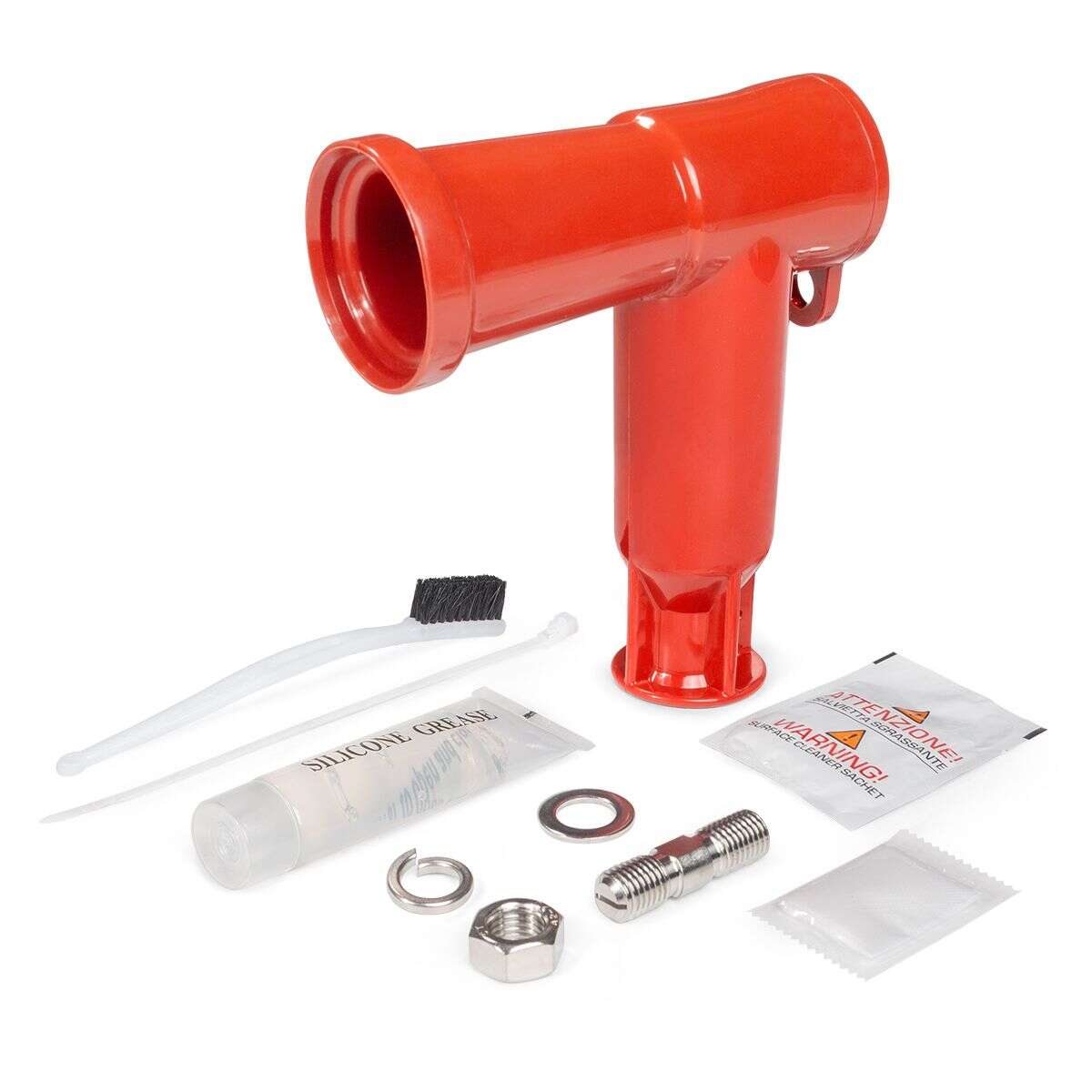

- Состав набора:
- корпус адаптера
- резьбовая шпилька
- плоская шайба
- гроверная шайба
- гайка
- паста силиконовая
- Устойчивы к явлению трекинга и погодно-климатическим условиям
- Изоляция адаптера выполнена из толстостенного силиконового эластомера
- Цвет: кирпично-красный
- Сечение жил: 70 / 95 / 120 / 150 / 185 / 240 / 300
- Рабочее напряжение: до 10 кВ включительно
- Максимальная токовая нагрузка: 630 А
- За счет специального эластомера, применяемого для изготовления корпуса, в сочетании с конструктивной особенностью внутренней части, адаптер имеет очень широкий диапазон применяемости по сеченым кабеля, внезависимости от типа изоляции кабеля: бумажной-маслопропитанной или изоляции из сшитого полиэтилена.
- Адаптеры разработаны с учетом применения в комплекте с концевыми термоусаживаемыми кабельными муфтами «КВТ», оснащенными болтовыми наконечниками на одножильные и трехжильные кабели с бумажной маслопропитанной и изоляцией из сшитого полиэтилена
- Возможно применение адаптеров совместно с концевыми термоусаживаемыми муфтами Raychem и их аналогами
- Совместим с кабельными муфтами 1ПКВТп-10, 3ПКВТп-10 / Резьбовая шпилька М16/ М16 в комплекте.
- Болтовой наконечник «КВТ» присоединяется к бушингу резьбовой шпилькой с гайкой
- Для герметизации тыльной стороны адаптера используется изоляционная заглушка с резьбой
- Быстрый монтаж и демонтаж с возможностью повторного использования
- Использование кабельных адаптеров позволяет производить подключение кабелей разного типа к одному и тому же компактному распределительному устройству
- Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования
- Адаптеры поставляются в комплекте, включающем материалы на 3 фазы
- Для монтажа адаптера на смонтированную кабельную концевую муфту не требуется специальный инструмент и работы, связанные с использованием пламени горелки
Типоразмеры адаптеров
Монтаж изолированных кабельных адаптеров может быть осуществлен совместно с термоусаживаемыми кабельными муфтами КВТ:
| Наименование адаптера: | Наименование муфты КВТ | Диапазон сечений, мм2 |
| РИКС-10-70/300 | 1ПКВТ-10 | 70, 95, 120, 150, 185, 240, 300 |
| 3ПКВТп-10, 3РКВТп-10 | 70, 95, 120, 150, 185, 240, 300 | |
| 3КВТп-10 | 70, 95, 120, 150, 185, 240 |
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 1,92 килограмма.
Тип товара
Кабельные изолированные адаптеры РИКС
Товарная позиция
РИКС-10-70/300
Страна производства
КИТАЙ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
