Анализатор спектра RIGOL DSA705 — благодаря ценовой доступности, является привлекательным вариантом для бюджетных организаций, частных мастеров, радиолюбителей и учебных заведений.
- Данный прибор поддерживает большинство функций и режимов, реализованных в модели старшей серии DSA815, и ориентирован на тех пользователей, для которых чувствительность и точность указанного изделия является чрезмерной, а широкий частотный диапазон – невостребованным.
Конструкционное исполнение

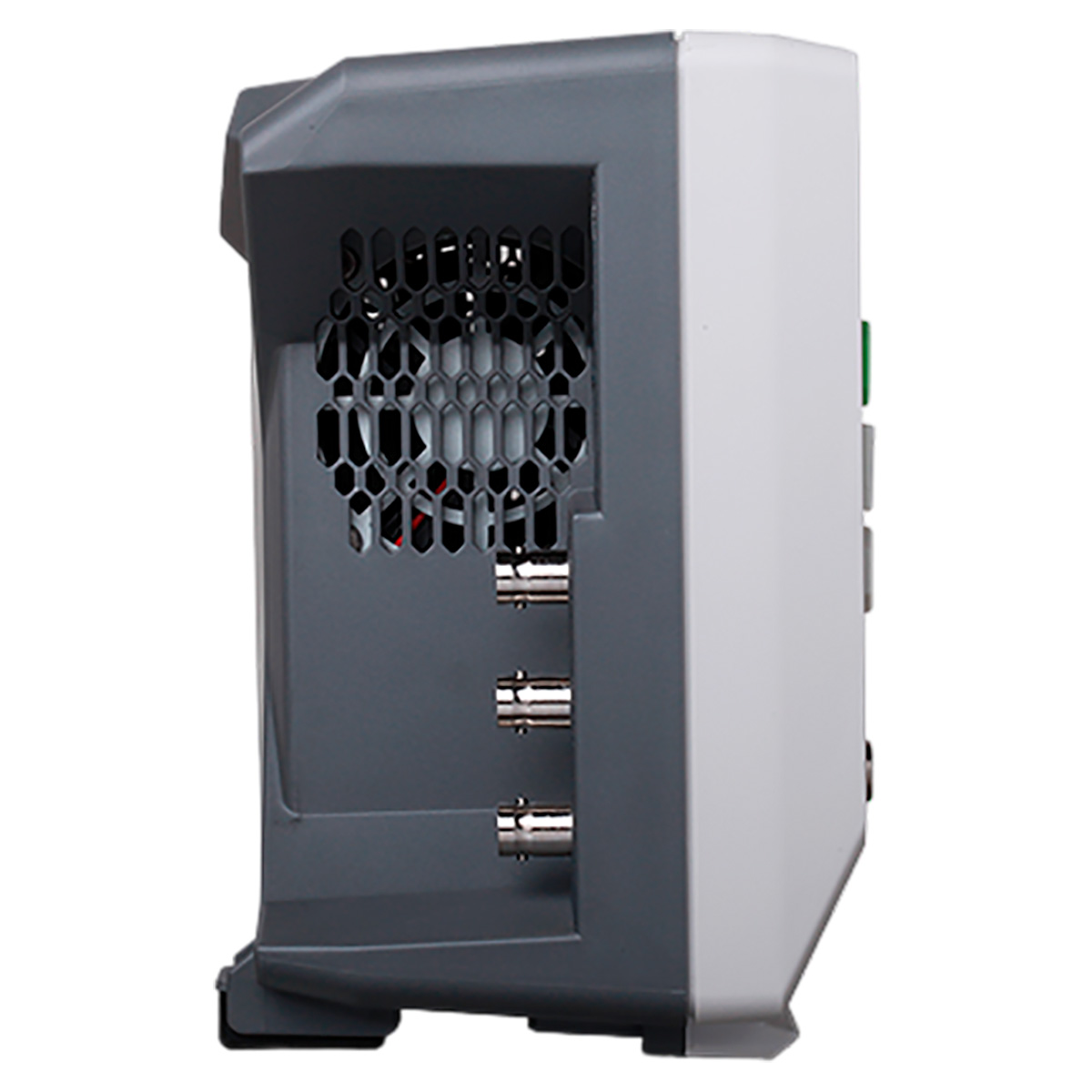

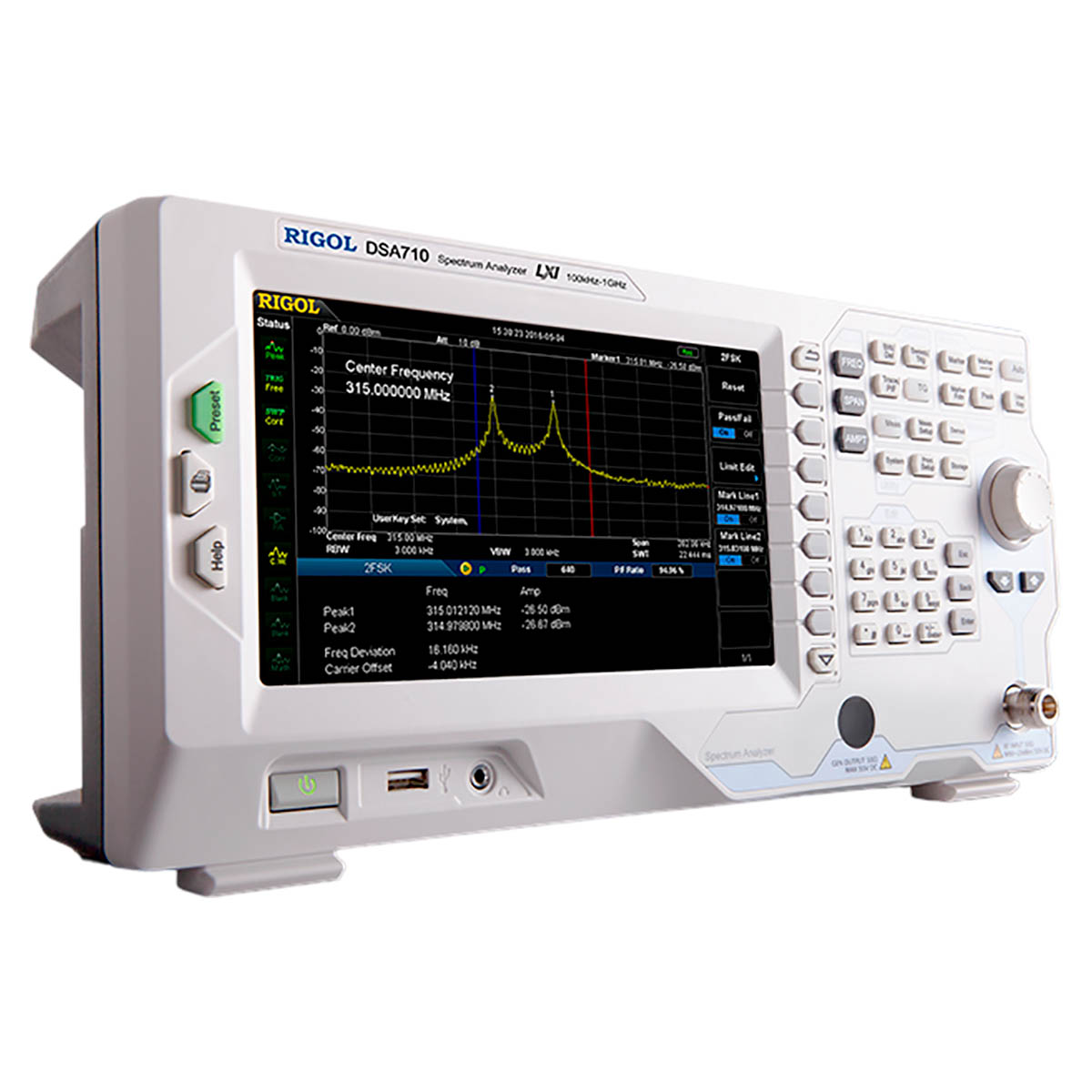

- Выполненный в форм-факторе, идентичном изделиям линейки DSA800/1000, анализатор спектра также снабжен полностью аналогичным интерфейсом и реализует такую же структуру управления.
- Благодаря этому данная модель является оптимальным вариантом для обучения: после освоения основ работы с устройством младшей линейки, переход к использованию более производительных измерителей не вызывает проблем.

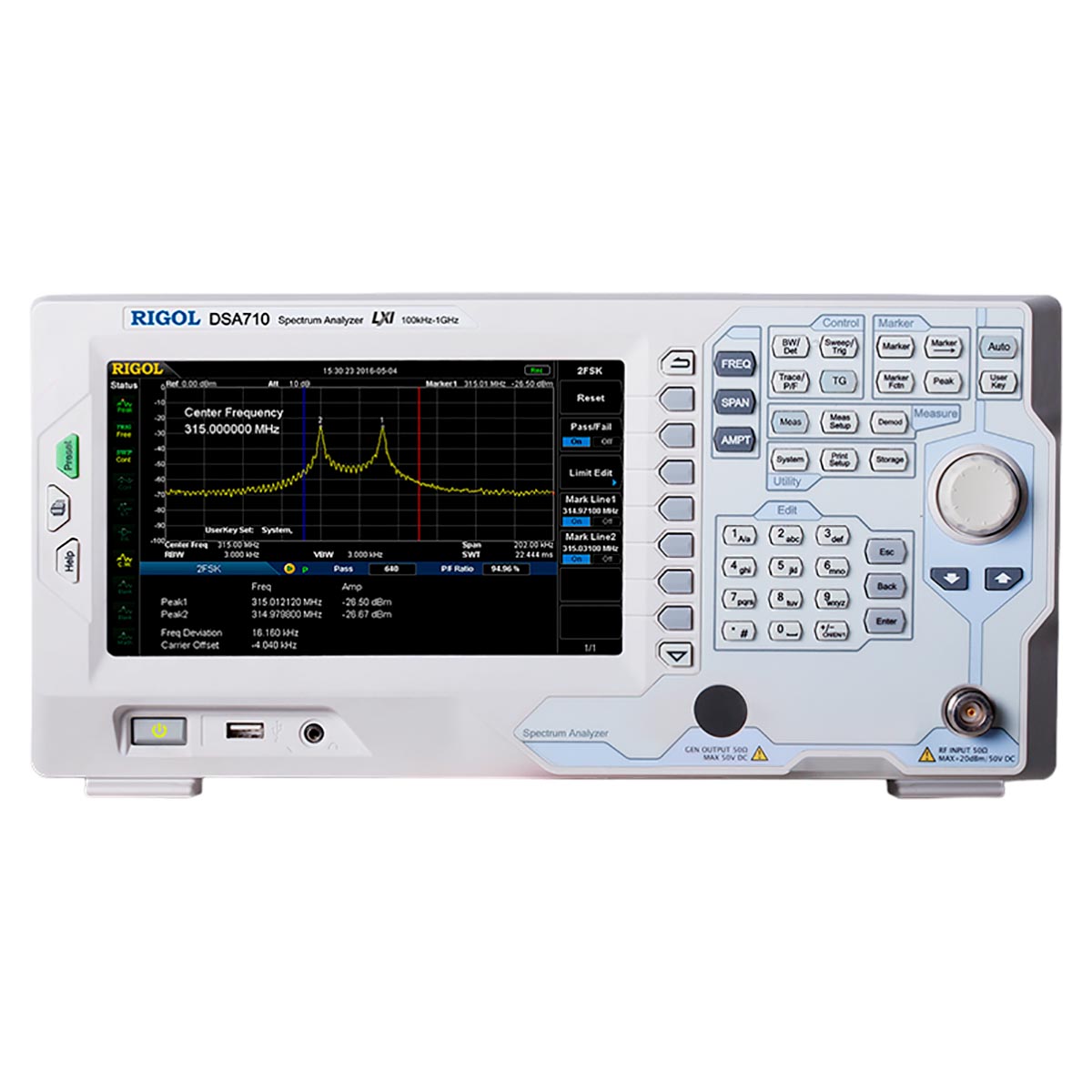

- Для отображения графических и цифровых данных, а также информации о состоянии устройства, служит 8-дюймовый цветной дисплей.
- Стандартные порты LAN-LXI USB обеспечивают совместную работу анализатора с ПК, позволяя реализовать режим дистанционного управления, а при задействовании программного пакета Ultra Spectrum – дополнительные возможности измерений и анализа.
Функциональные возможности
- Как и DSA815, анализатор спектра RIGOL DSA705 реализует режим маркерных измерений с автоматическим выявлением пиков и представлением собранных данных в табличном виде.
- На экран может выводиться до 4 спектрограмм одновременно.
- Опционально поддерживается функция Signal Seamless Capture, которая служит для непрерывного захвата сложных сигналов без пропусков и разрывов.
- Также доступны дополнительные измерительные режимы, активируемые соответствующей опцией, позволяющие контролировать мощность в основном и смежных каналах, в том числе с нулевой полосой пропускания, определять соотношение сигнал-шум, отслеживать искажения и т.д.
Преимущества
- Цифровой измерительный фильтр ПЧ с узкой полосой пропускания упрощает выделение полезного сигнала на шумовом фоне.
- Подключаемый внутренний предусилитель обеспечивает возможность регистрации и анализа низкоуровневых сигналов.
- Опциональная поддержка декодирования FSK-сигналов дает возможность использовать анализатор для диагностики и отладки низкочастотных устройств "умный дом" и "интернета вещей", в том числе беспроводных автомобильных ключей.
| Rigol DSA705 | |
|---|---|
| Рабочий диапазон частот | от 100 кГц до 500 МГц |
| Разрешение по частоте | 1 Гц |
| Параметры встроенного источника опорной частоты | |
| Опорная частота | 10 МГц |
| Точность при калибровке | <1 ppm |
| Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C | <2 ppm |
| Старение | <2 ppm/год |
| Режим анализатора спектра общего назначения (GPSA) | |
| Точность определения частоты | |
| Разрешение | span / (кол-во точек развертки-1) |
| Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
| Счетчик частоты | |
| Разрешение | 1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц |
| Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
| Полоса обзора (Span) | |
| Диапазон | 0 Гц, от 100 Гц до макс. частоты |
| Погрешность | ± span / (кол. точек развертки-1) |
| Фазовый шум (fцентр =1 ГГц, при температуре от 20 до 30 °C) | |
| Отстройка 10 кГц | |
| Отстройка 100 кГц | |
| Полоса пропускания (RBW) | |
| Разрешение ПЧ RBW (-3 дБ) | от 100 Гц до 1 МГц, с шагом 1-3-10 |
| Точность RBW | <5% |
| Избирательность (60 дБ:3 дБ) | <5:1 |
| Разрешение VBW (-3 дБ) | от 1 Гц до 3 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
| Параметры измерения амплитуды | |
| Измерение уровня (fцентр ≥ 10 МГц) | от среднего уровня собственных шумов (DANL) до +20 дБм |
| Максимальный входной уровень | |
| Постоянное напряжение | 50 В |
| Непрерывный РЧ-сигнал | +20 дБм (100 мВт), аттенюатор 30 дБ |
| Перегрузка | +30 дБм (1 Вт) |
| Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW=10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
| Без предусилителя | |
| 100 кГц...1 МГц | |
| 1 МГц…500 МГц | |
| С предусилителем (опция RSA5000-PA) | |
| 100 кГц...1 МГц | |
| 1 МГц…500 МГц | |
| Параметры отображаемого уровня | |
| Логарифмическая шкала | от 1 до 200 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество точек | 601 |
| Количество графиков | 3+математические трассы |
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800 |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Линейность частотной характеристики | |
| Без предусилителя, fцентр ≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…500 МГц | <0,7 дБ |
| С предусилителем fцентр ≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…500 МГц | <1,0 дБ |
| Параметры встроенного аттенюатора | |
| Диапазон ослабления | от 0 до 30 дБ, с шагом 1 дБ |
| Погрешность переключения (fцентр=50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C): | <0,5 дБ |
| Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,4 дБ |
| Установка опорного уровня | |
| Логарифмическая шкала | От - 100 дБм до +20 дБм с шагом 1 дБ,0.01 дБ |
| Линейная шкала | 4 разряда |
| Погрешность переключения RBW (RBW=1 кГц) | <0,1 дБ |
| Погрешность переключения RBW (RBW=30 кГц) | |
| Погрешность переключения RBW (RBW=1 кГц) | <0,1 дБ |
| Параметры встроенного предусилителя | |
| Частотный диапазон | от 100 кГц до 500 МГц |
| Коэффициент усиления | 20 дБ |
| Погрешность измерения уровня | |
| Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, аттенюатор 10 дБ, -50 дБм fцентр , диапазон температуры от 20 до 30 °C) | <1,5 дБ (ном.) |
| КСВН по входу | |
| От 300 кГц до 500 МГц | <1,5 дБ |
| Искажения | |
| Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ,) | +40 дБм |
| Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) | +10 дБм |
| Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ) | >0 дБм |
| Развертка (Sweep) | |
| Время развертки | нулевой обзор от 20 мкс до 500 с полоса обзора ≥100 Гц от 10 мс до 500 с |
| Погрешность времени развертки | нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 100 Гц,5% |
| Тип запуска | непрерывный, одиночный |
| Триггер | |
| Источник | свободный, внешний , видео |
| Внешний уровень запуска | 5 В TTL уровень |
| Входы/Выходы | |
| ВЧ вход | разъем N-типа (female) импеданс 50 Ом |
| Вход / Выход внутреннего источника опорного сигнала | частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход / Выход внешнего источника опорного сигнала | частота 10 МГц ± 5 ppm выходной уровень от 0 дБм до +10 дБм разъем BNC-тип (female) импеданс 50 Ом |
| Вход внешнего запуска | разъем BNC-тип (female) импеданс ≥1 кОм |
| Общие данные | |
| Дисплей | 8" TFT экран, 800 х 480 пикселей |
| Память | внутренняя: флэш-память внешняя: USB-флэш накопитель |
| Интерфейсы | USB, LAN, GPIB |
| Электропитание | 220 В, 50 Гц, макс. 50 Вт со всеми опциями |
| Диапазон рабочих температур | от 0 до 50 °C |
| Габаритные размеры | 361,6 x 178,8 х 128 мм |
| Масса | 4,25 кг |
Характеристики
Тип товара
Анализатор спектра
Вес
1 штука весит 5,5 килограмма.
Бренд
Rigol
Производитель и место нахождения
RIGOL TECHNOLOGIES, Co Ltd No.8 Ke Ling Road,Suzhou New District, China 21516
Страна производства
КИТАЙ
Гарантийный срок
3 года
Срок службы
смотрите на упаковке
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
