Анализатор спектра реального времени RIGOL RSA6140 — это высокопроизводительный измерительный прибор, созданный для решения сложных задач в области радиоэлектроники, мобильной связи, СВЧ-техники и электромагнитной совместимости.
Построенный на обновленной платформе Ultra Real, он сочетает низкий уровень фазового шума, широкую полосу анализа, высокий динамический диапазон и исключительную стабильность амплитудных и частотных параметров. Благодаря этому анализатор спектра обеспечивает лабораторную точность даже в полевых условиях, где традиционные приборы теряют воспроизводимость и чувствительность.
Ключевые преимущества
- Диапазон частот: от 5 кГц до 14 ГГц — охватывает все: от низкочастотной связи до микроволновых радаров.
- Полоса анализа в реальном времени: до 200 МГц (опционально).
- Скорость сканирования: до 4 ТГц/с — не пропустит даже одиночные импульсы длительностью в наносекунды.
- Фазовый шум: < –108 дБн/Гц при 1 ГГц и отстройке 10 кГц.
- Уровень собственных шумов (DANL): < –163 дБм (с предусилителем).
- Погрешность амплитуды: < 1,0 дБ.
- Наилучшее разрешение по частоте (RBW): 1 Гц.
- Встроенный следящий генератор до 8,5 ГГц (опция T08).
Пять приборов в одном корпусе
RIGOL RSA6140 объединяет функциональность пяти профессиональных инструментов. Такой функционал обеспечивают различные режимы и опции.
- GPSA — классический анализатор спектра для измерения гармоник, шумов и спектральной чистоты.
- RTSA — анализатор в реальном времени с водопадным режимом и послесвечением для выявления редких и нестационарных событий.
- VSA (опция) — векторный анализатор для демодуляции сигналов 5G NR, LTE, Wi-Fi, Bluetooth, построения созвездий, анализа EVM и частотного сдвига.
- EMI (опция) — измеритель электромагнитных помех с квазипиковым детектором и фильтрами –6 дБ, соответствующий стандартам CISPR.
- ADM (опция) — анализатор аналоговой модуляции для измерения девиации, модуляционных искажений и глубины AM/ЧМ.
Эта универсальность делает модель оптимальным выбором для исследований, производства, ЭМС-испытаний и сервисного обслуживания.
Портативность без компромиссов
Несмотря на лабораторный класс точности, Rigol RSA6140 выполнен в моноблочном портативном корпусе весом всего 5 кг. Он питается как от сети переменного тока, так и от съемного аккумуляторного отсека (опция), что позволяет использовать его прямо на производственной линии, в полевых условиях или на борту автомобиля.
Никакой сложной предварительной настройки — инженер может сразу приступить к решению задачи.
Интуитивное управление и удаленный доступ
Прибор оснащен емкостным сенсорным экраном 10,1 дюйма с поддержкой жестов мультитач: масштабирование, прокрутка, переключение между окнами — все интуитивно и быстро.

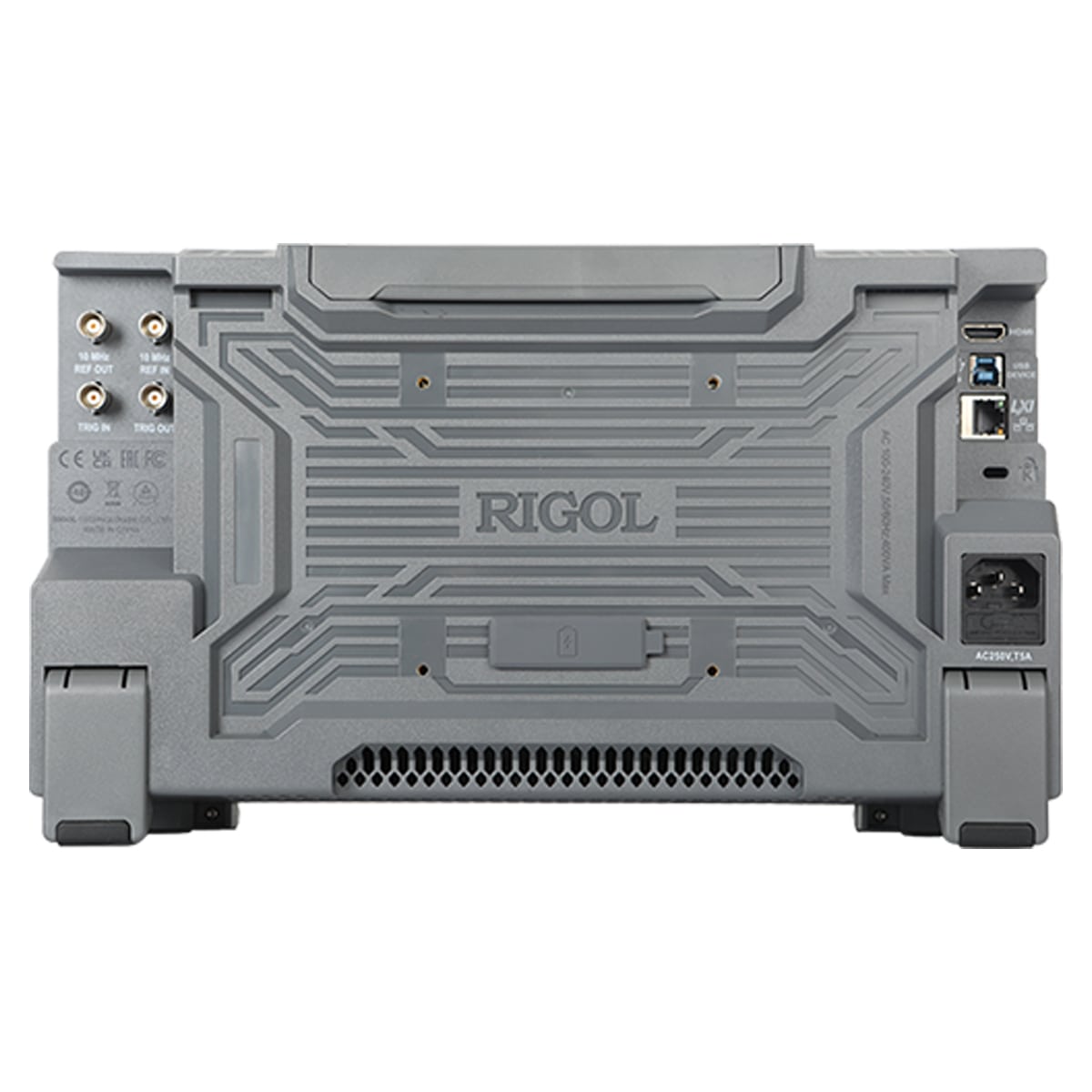

Управление также возможно через встроенный веб-интерфейс — достаточно подключиться по Wi-Fi или LAN и получить полный контроль из любого браузера, без установки ПО. Для автоматизации доступны интерфейсы USB, LAN, HDMI и поддержка команд SCPI.
