Анализатор спектра Rigol DSA832, реализующий цифровую технологию обработки данных после гетеродинного переноса исследуемого сигнала на промежуточную частоту, представляет собой компактный лабораторный прибор для тестирования и отладки телекоммуникационных устройств, систем связи и другой аппаратуры. От младшей модификации серии DSA800 данная модель отличается расширенным до 3,2 ГГц частотным диапазоном, более высокой точностью, сниженным уровнем фазовых шумов, повышенной частотной стабильностью и уменьшенным показателем DANL. Улучшенное разрешение фильтров ПЧ упрощает выделение сигналов с близкими частотными параметрами.
Высокая наглядность

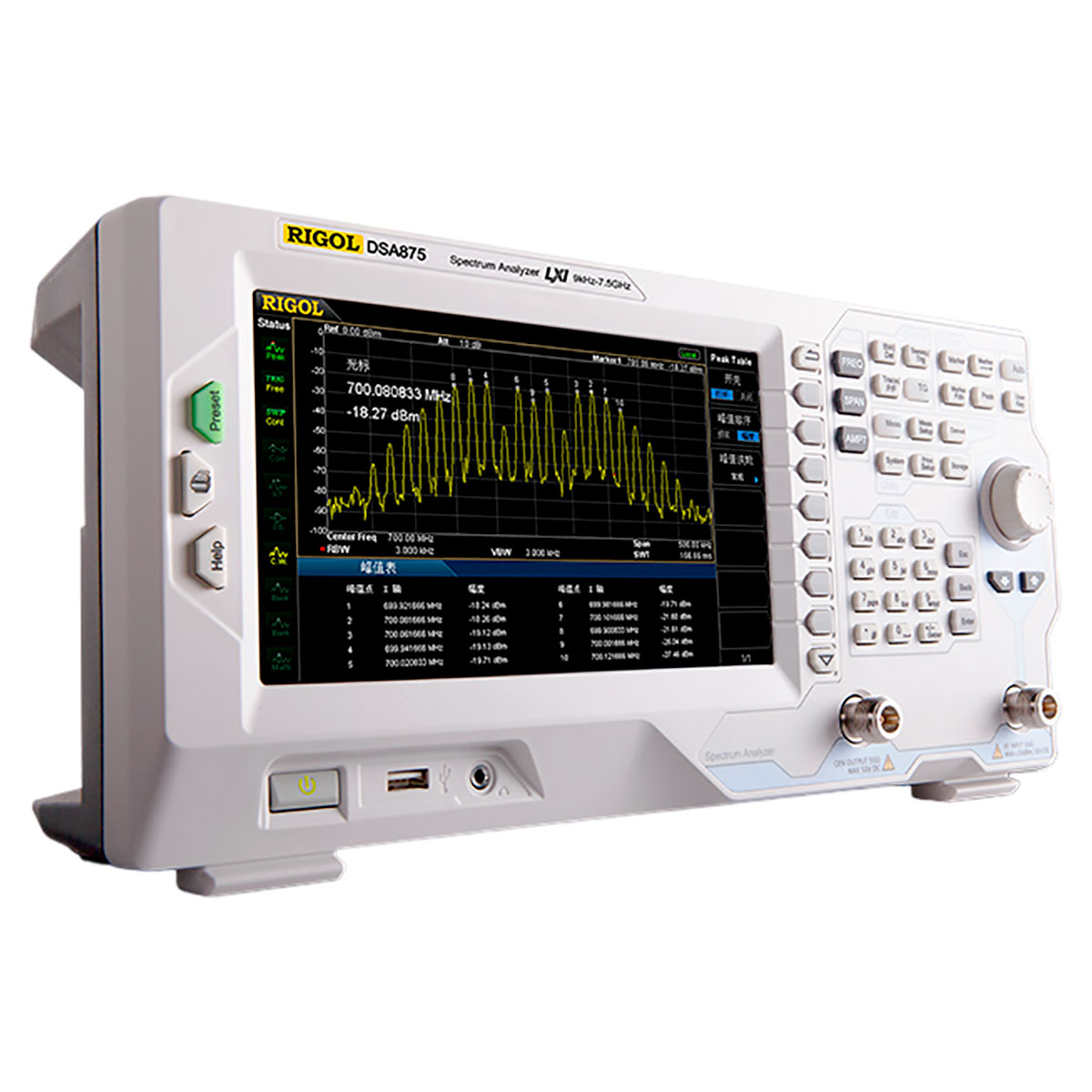

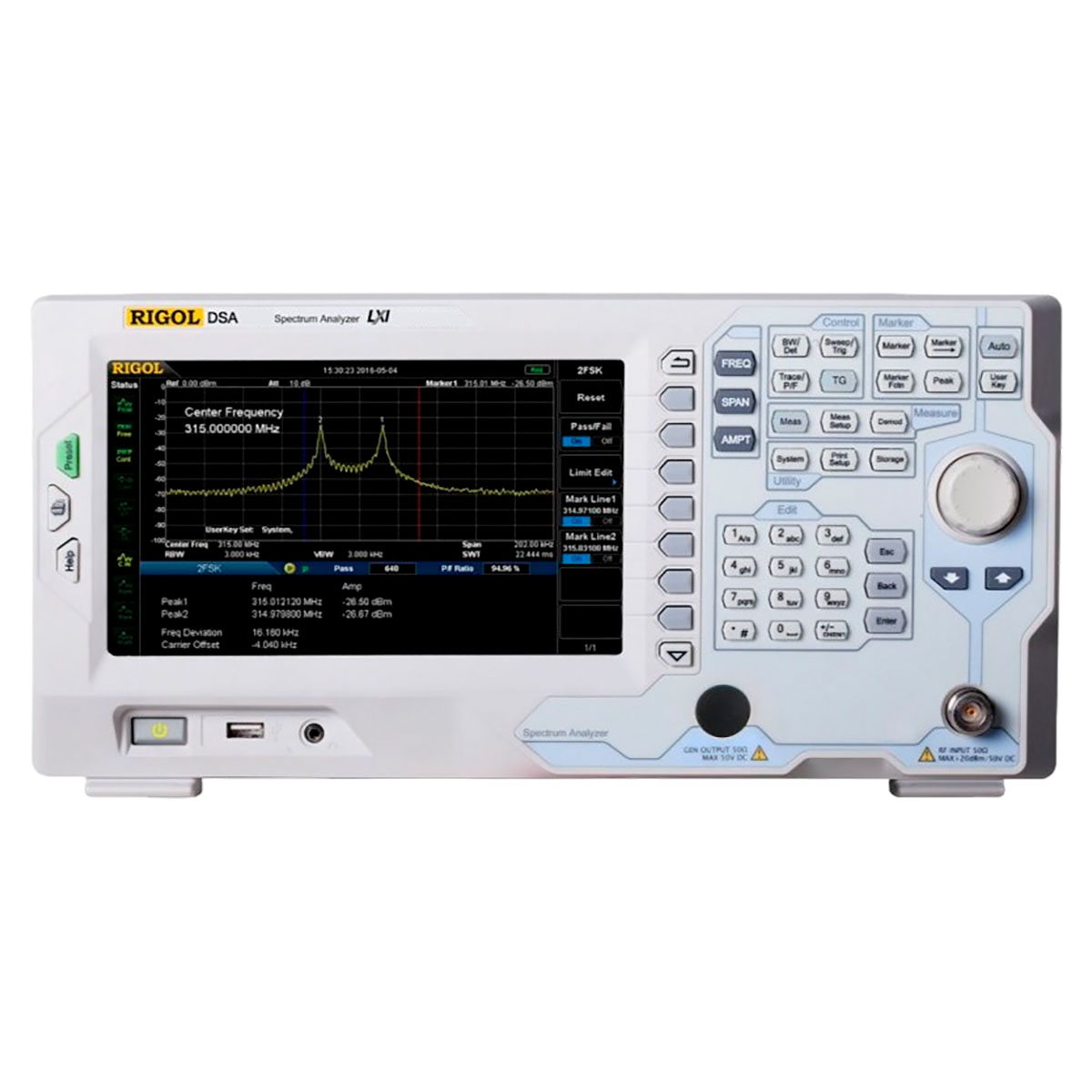

В ходе измерений на цветном дисплее анализатора спектра отображаются классическое меню управления, информация о текущих настройках и полученные результаты в цифровом виде. Для повышения эффективности анализа сигналов на экран могут одновременно выводиться до четырёх кривых спектра с цветовой дифференциацией.
Для каждой трассы доступны индивидуальные настройки, аналитические функции и математические операции. Поддерживаются ручное и автоматическое отслеживание пиковых значений с помощью маркеров, а также функция поиска с формированием таблицы. Это упрощает определение амплитудных характеристик исследуемых сигналов, анализ гармоник и выполнение других измерений.
Особенности Rigol DSA832
- Встроенный предусилитель: позволяет исследовать низкоуровневые сигналы без использования внешних усилительных устройств, способных вносить дополнительную неопределённость в результаты измерений.
- Настраиваемые параметры сканирования: позволяют выбирать подходящий метод анализа в зависимости от особенностей сигнала и тестируемого объекта.
- Различные типы детектирования: обычный, выборка, положительный и отрицательный пиковый, среднеквадратический, среднее напряжение и квазипиковый с опцией EMI-DSA800.
- Режим расширенных измерений: позволяет контролировать мощностные параметры в основном и соседних каналах, определять ширину полосы, соотношение сигнал/шум, гармонические и интермодуляционные искажения.
- Тестирование по маске: обеспечивает автоматическое сравнение реальных характеристик с заданными нормативными параметрами.
| RIGOL DSA832 | |
|---|---|
| Рабочий диапазон частот | От 9 кГц до 3,2 ГГц |
| Параметры встроенного источника опорной частоты | |
| Опорная частота | 10 МГц |
| Точность при калибровке | <1 ppm |
| Температурная стабильность в диапазоне от 0 до 50°C с опорным уровнем 25°C | <0,5 ppm |
| Старение | <1 ppm/год |
| Режим анализатора спектра общего назначения (GPSA) | |
| Точность определения частоты | |
| Разрешение | Span / (количество точек развёртки − 1) |
| Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
| Счётчик частоты | |
| Разрешение счётчика частоты | 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
| Погрешность счётчика частоты | ± (определяемая частота × точность опорной частоты + разрешение счётчика) |
| Полоса обзора (Span) | |
| Диапазон | 0 Гц, от 100 Гц до максимальной частоты |
| Погрешность | ± span / (количество точек развёртки − 1) |
| Фазовый шум при центральной частоте 1 ГГц и температуре от 20 до 30°C | |
| Отстройка 10 кГц | – |
| Отстройка 100 кГц | – |
| Полоса пропускания (RBW) | |
| Разрешение ПЧ RBW (-3 дБ) | От 10 Гц до 1 МГц, с шагом 1-3-10 |
| Точность RBW | <5% (ном.) |
| Избирательность (60 дБ:3 дБ) | <5 (ном.) |
| Разрешение VBW (-3 дБ) | От 1 Гц до 3 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
| Параметры измерения амплитуды | |
| Измерение уровня при центральной частоте ≥10 МГц | От среднего уровня собственных шумов (DANL) до +20 дБм |
| Максимальный входной уровень | |
| Постоянное напряжение | 50 В |
| Непрерывный РЧ-сигнал | +20 дБм (100 мВт), аттенюатор 30 дБ |
| Перегрузка | +30 дБм (1 Вт) |
| Средний уровень собственных шумов без предусилителя | |
| 9 кГц–100 кГц | – |
| 100 кГц–5 МГц | – |
| 5 МГц–3,2 ГГц | – |
| Средний уровень собственных шумов с предусилителем | |
| 9 кГц–100 кГц | – |
| 100 кГц–5 МГц | – |
| 5 МГц–3,2 ГГц | – |
| Параметры отображаемого уровня | |
| Логарифмическая шкала | От 1 до 200 дБ |
| Линейная шкала | От 0 до опорного уровня |
| Количество точек | 601 |
| Количество графиков | 3 + математические трассы |
| Тип детектора | Обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800 |
| Операции над графиками | Непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Линейность частотной характеристики без предусилителя | |
| 100 кГц–1,5 ГГц | <0,5 дБ; <0,3 дБ (тип.) |
| 1,5–3,2 ГГц | <0,5 дБ; <0,3 дБ (тип.) |
| Линейность частотной характеристики с предусилителем | |
| 100 кГц–1,5 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
| 1,5–3,2 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
| Параметры встроенного аттенюатора | |
| Диапазон ослабления | От 0 до 30 дБ, с шагом 1 дБ |
| Погрешность переключения | <0,3 дБ |
| Точность определения амплитуды | <0,3 дБ |
| Установка опорного уровня | |
| Логарифмическая шкала | От -100 до +20 дБм, с шагом 1 дБ |
| Линейная шкала | 4 разряда |
| Погрешность переключения RBW при RBW=1 кГц | <0,1 дБ |
| Параметры встроенного предусилителя | |
| Частотный диапазон | От 100 кГц до 7,5 ГГц |
| Коэффициент усиления | 17 дБ |
| Погрешность измерения уровня | <0,8 дБ (ном.) |
| КСВН по входу при аттенюаторе ≥10 дБ | |
| От 300 кГц до 3,2 ГГц | <1,5 дБ |
| От 3,2 до 7,5 ГГц | <1,8 дБ |
| Искажения | |
| Гармонические искажения второго порядка (SHI) | +45 дБм |
| Интермодуляционные искажения третьего порядка | +11 дБм, тип. +15 дБм |
| Точка компрессии 1 дБ | >0 дБм |
| Развёртка (Sweep) | |
| Время развёртки | Нулевой обзор: от 20 мкс до 3200 с Полоса обзора ≥100 Гц: от 1 мс до 1500 с |
| Погрешность времени развёртки | Нулевой обзор при sweep >1 мс: 5% Полоса обзора ≥100 Гц: 5% |
| Тип запуска | Непрерывный, одиночный |
| Триггер | |
| Источник | Свободный, внешний, видео |
| Внешний уровень запуска | 5 В, TTL-уровень |

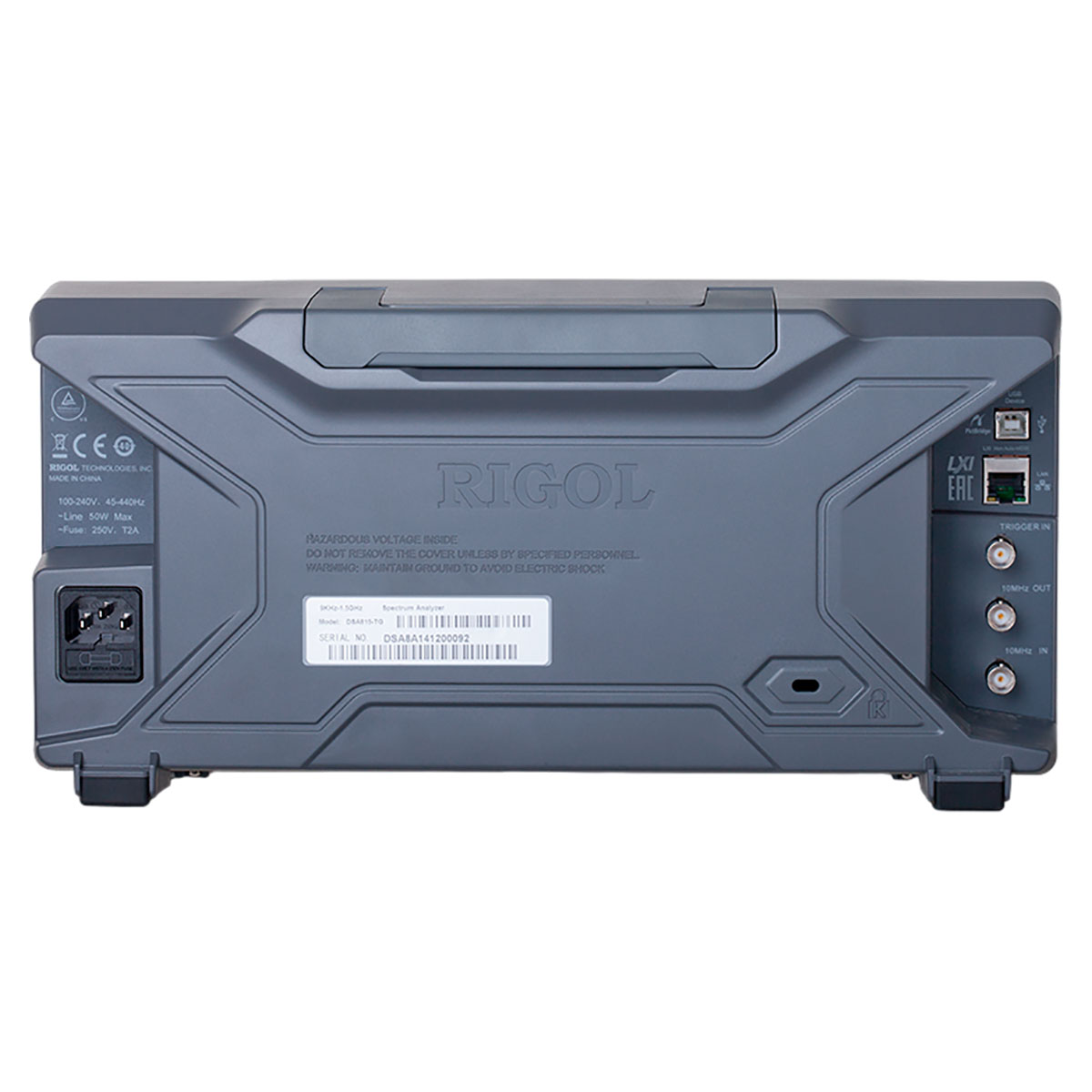

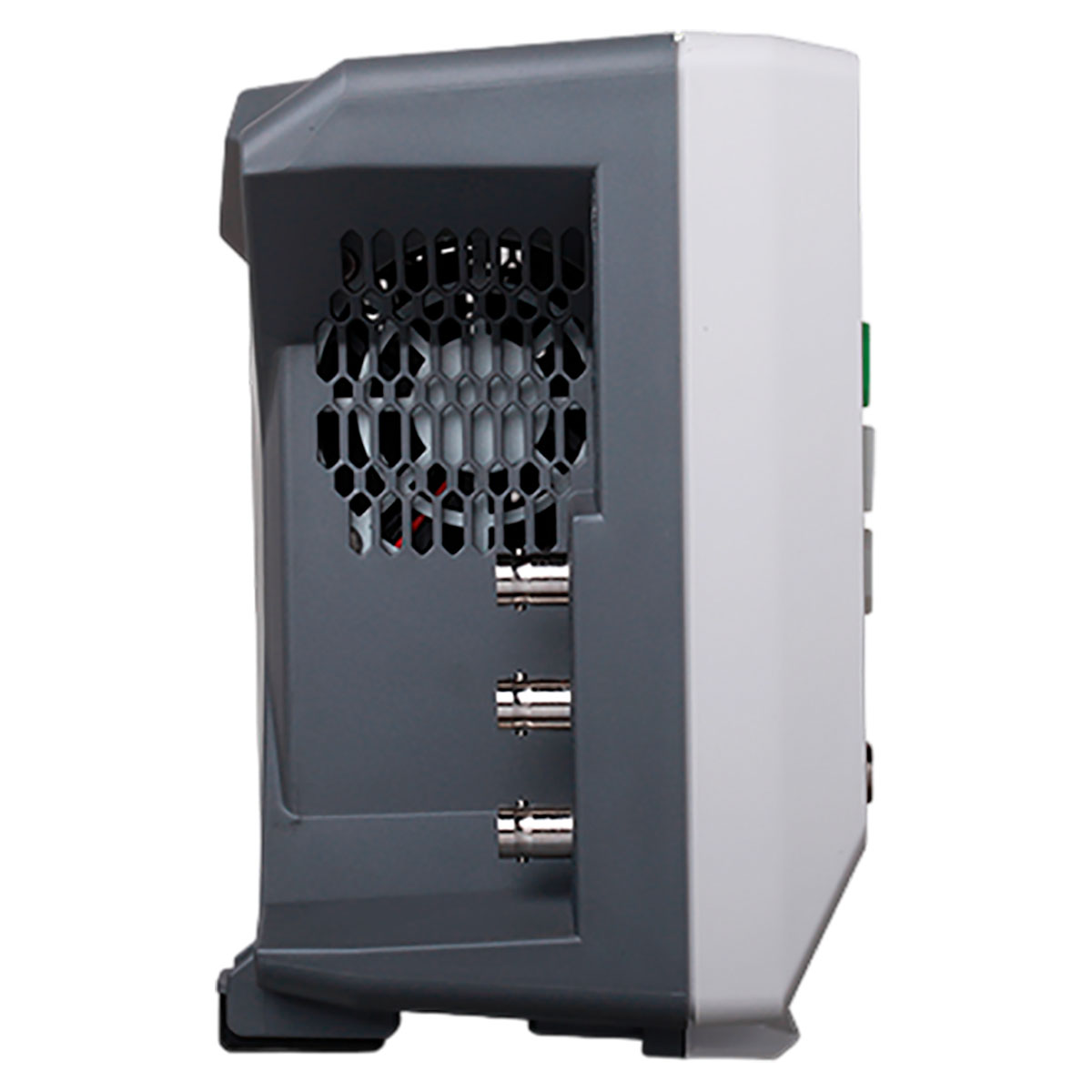

| Входы и выходы | |
| ВЧ-вход | Разъём N-типа (female), импеданс 50 Ом |
| Вход/выход внутреннего источника опорного сигнала | Частота 10 МГц, выходной уровень от +3 до +10 дБм, +8 дБм (тип.), разъём BNC-типа (female), импеданс 50 Ом |
| Вход/выход внешнего источника опорного сигнала | Частота 10 МГц ±5 ppm, выходной уровень от 0 до +10 дБм, разъём BNC-типа (female), импеданс 50 Ом |
| Вход внешнего запуска 1 | Разъём BNC-типа (female), импеданс ≥1 кОм, уровень запуска 5 В TTL |
| Общие данные | |
| Дисплей | 8-дюймовый TFT-экран, 800 × 480 пикселей |
| Память | Внутренняя флеш-память, внешний USB-накопитель |
| Интерфейсы | USB, LAN, GPIB |
| Электропитание | 220 В, 50 Гц, максимум 50 Вт со всеми опциями |
| Диапазон рабочих температур | От 0 до 50°C |
| Габаритные размеры | 361,6 × 178,8 × 128 мм |
| Масса | 4,55 кг |
Характеристики
Тип товара
Анализатор спектра
Вес
1 штука весит 4,55 килограмма.
Бренд
Rigol
Производитель и место нахождения
RIGOL TECHNOLOGIES, Co Ltd No.8 Ke Ling Road,Suzhou New District, China 21516
Страна производства
КИТАЙ
Гарантийный срок
3 года
Срок службы
смотрите на упаковке
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
