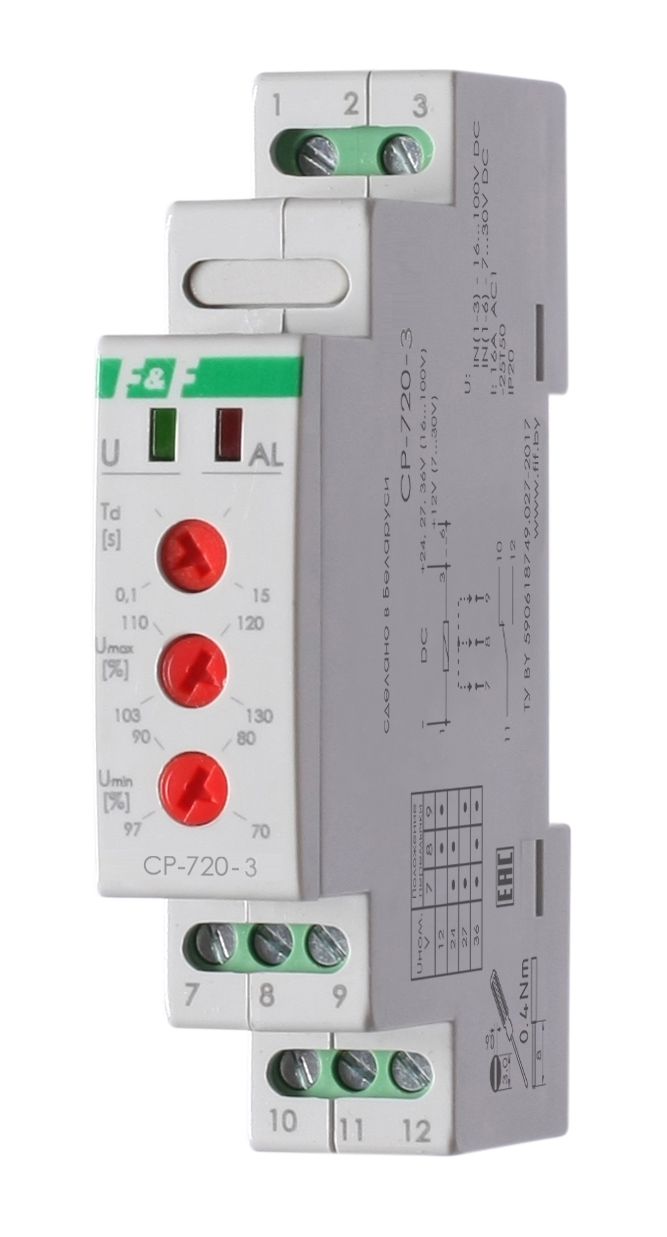

CP-720-3 Реле контроля напряжения EA04.009.014 - предназначено для непрерывного контроля величины напряжения в сети постоянного тока и защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения питания, контроля напряжения в системах автоматики.
- Защита осуществляется путем отключения нагрузки от сети питания.
- Напряжение питания 16-100В DC, Контакт 1NO/NC, 16 А.
Принцип работы:
- Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления.
- При выходе напряжения за установленные пределы реле отключает защищаемое оборудование.
- После восстановления сетевого напряжения реле включается автоматически через время повторного включения (4 секунды).
- Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты - горит зеленый светодиод.

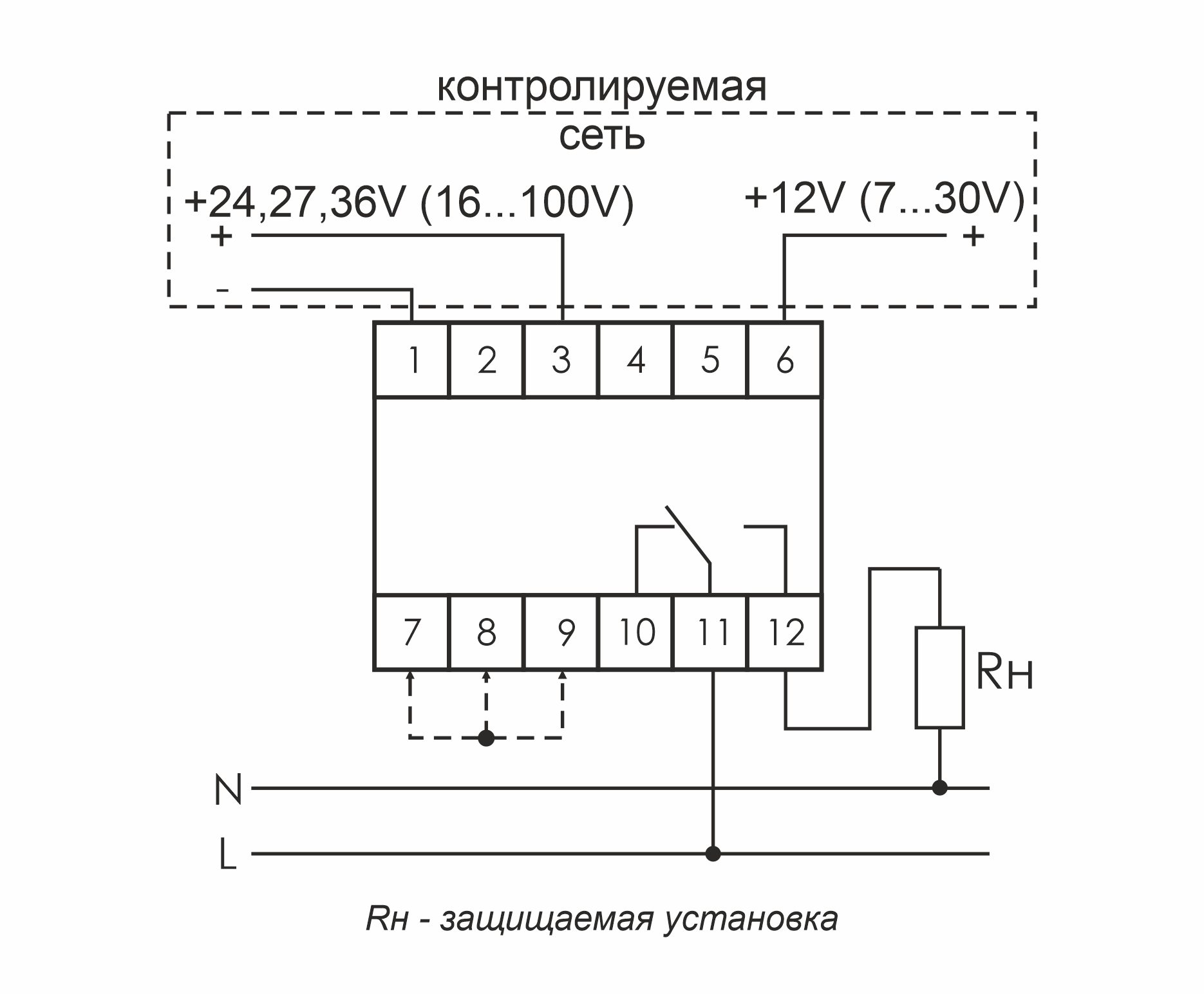

- Выбор номинального напряжения осуществляется путем установки перемычки (только при отключенном устройстве) между клеммами 7, 8, 9 согласно табл. 1.
Область применения:
- Использование в сферах, где необходима защита нагрузок в сети постоянного тока от повышенного/пониженного напряжения питания.
| Nomenclature article | EA04.009.014 |
| ETIM code | EC001438 |
| Напряжение питания, В | 16…100 DC |
| Максимальный коммутируемый ток, А | 16 АС1/250 В АС |
| Максимальная мощность нагрузки | См. табл. 2 в РЭ |
| Контакт | 1NO/NC |
| Индикация | 2 светодиода |
| Порог напряжений, % Uном: | |
| -нижний порог | 103...130 |
| -верхний порог | 97…70 |
| Задержка отключения, с: | |
| -нижний порог | 0,1...15 |
| -верхний порог | 0,1…15 |
| Время повторного включения, с | 4 |
| Гистерезис, % Uном | 2 |
| Потребляемая мощность, Вт | 1 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты от проникновения | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения окружающей среды | 2 |
| Категория перенапряжения | III |
| Размеры, mm | 18х90х65 |
| Connection | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения,Nm | 0,4 |
| Body type | 1S |
| Монтаж | DIN-рейка 35 мм |
Характеристики
Производитель
СООО «Евроавтоматика ФиФ» Республика Беларусь, 231300, г. Лида, ул. Минская, 18А
Бренд
Евроавтоматика F&F
Вес
1 штука весит 0,064 килограмма.
Тип товара
Реле напряжения
Тип монтажа
на Din-рейку
Количество фаз
1
Напряжение питания, В
16-100В DC
Индикация напряжения
2 светодиода
Контакт
1 NO/NC
Максимальный коммутируемый ток, А
16
Страна производства
БЕЛАРУСЬ
