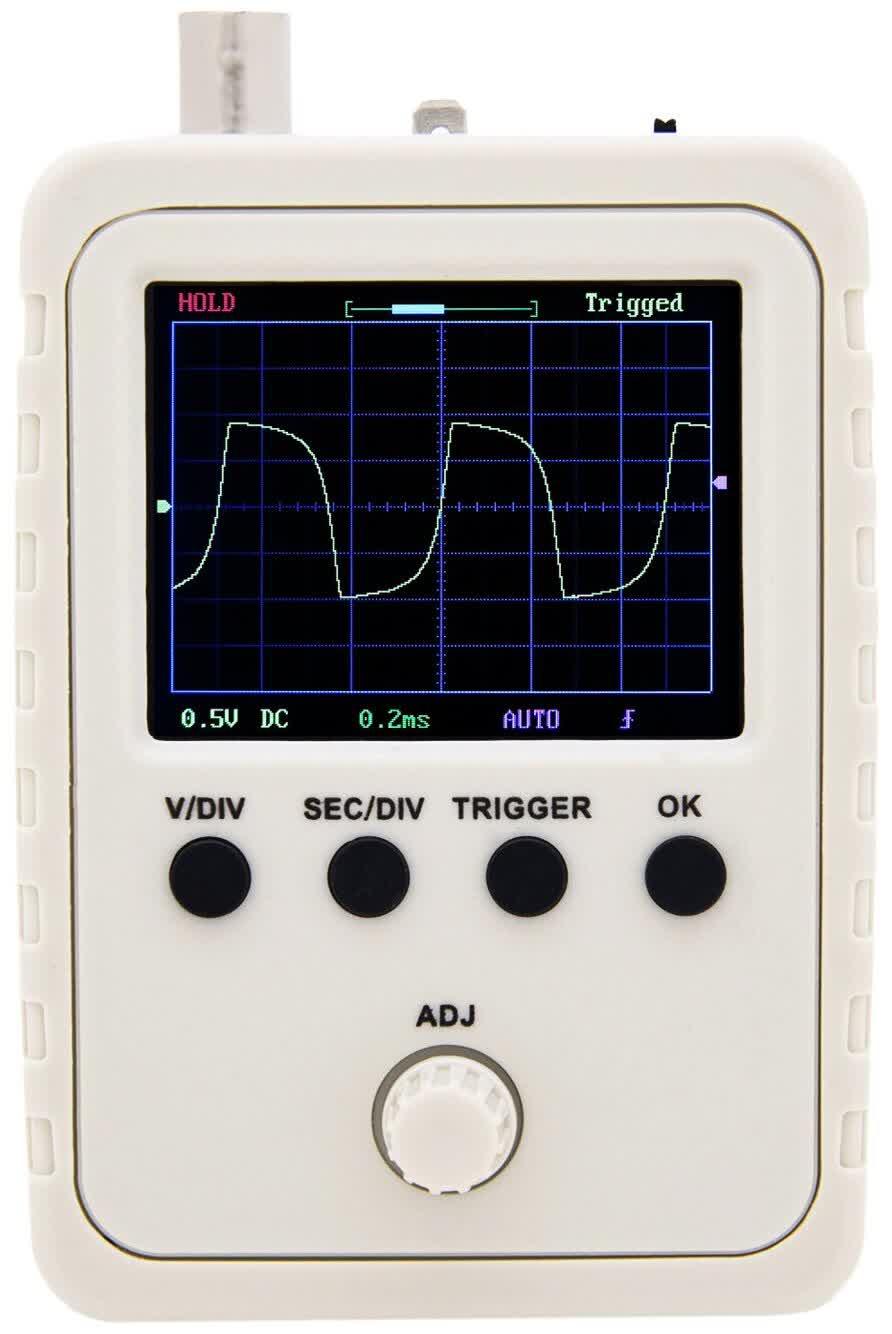

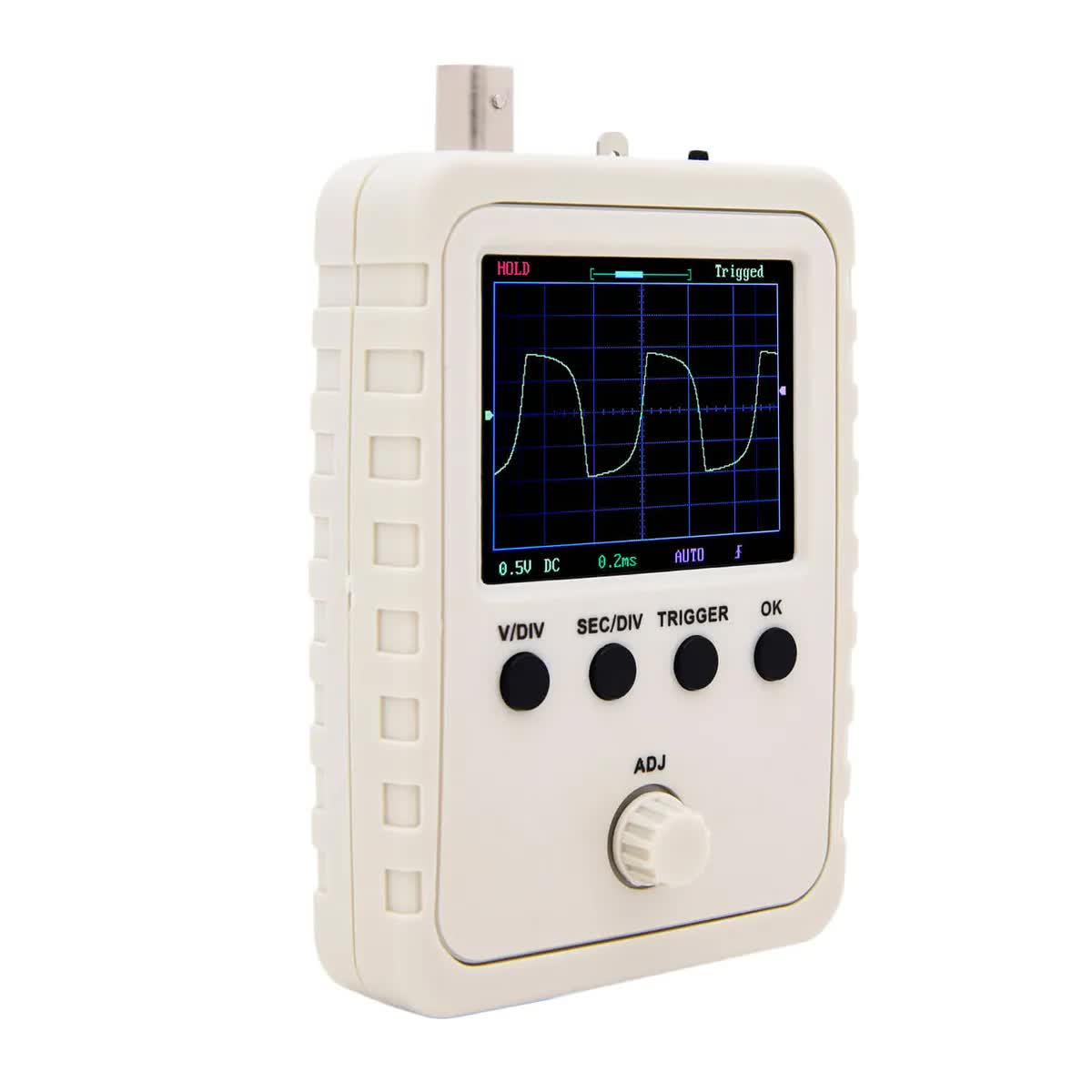

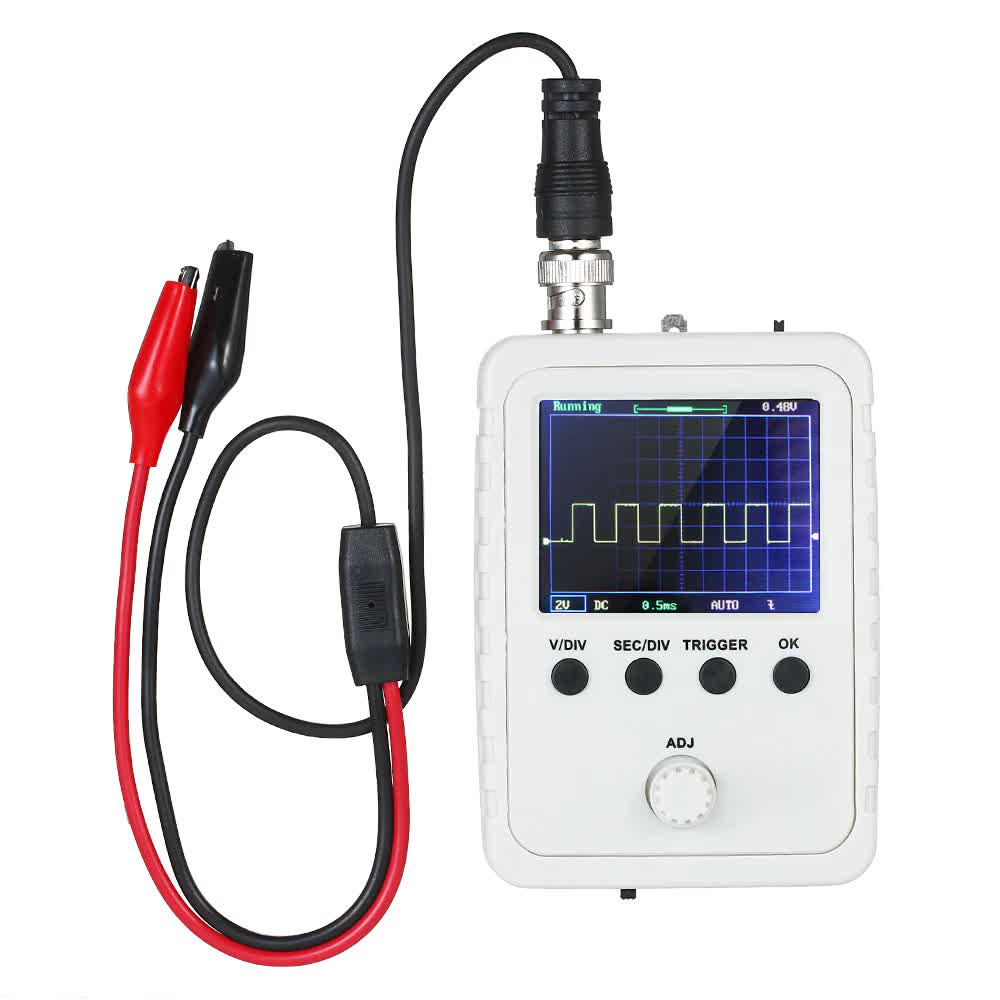

Цифровой осциллограф FNIRSI DSO150 (1 канал, 200 кГц)

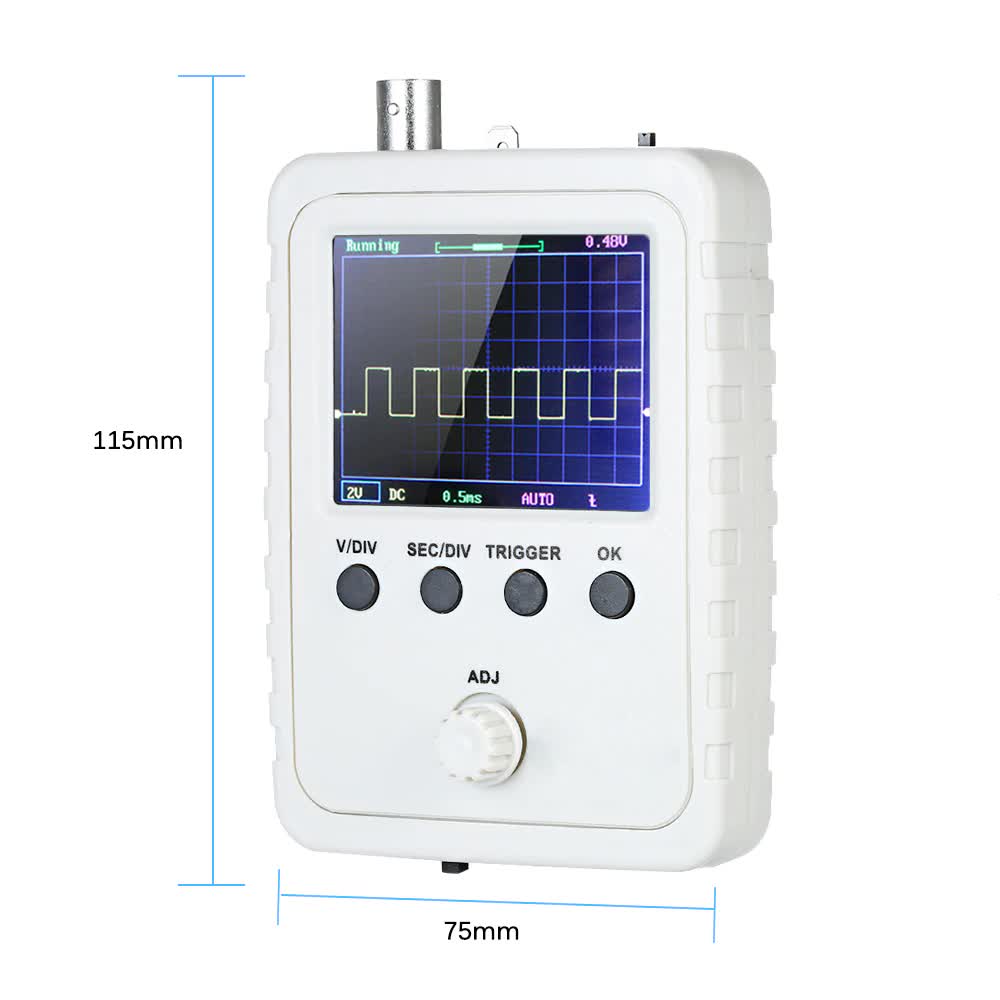

Цифровой осциллограф FNIRSI DSO150 (1 канал, 200 кГц) - это портативное решение для тех, кому нужен простой и надежный прибор для анализа низкочастотных сигналов. С его помощью можно исследовать форму напряжения, измерять частоту, амплитуду и длительность импульсов в цепях бытовой электроники, DIY-проектов или учебных макетов. Компактные габариты (115×75×22 мм) и вес 140 грамм делают его идеальным для работы в полевых условиях, гараже или небольшой мастерской.

Ключевые особенности

DSO150 ориентирован на базовые задачи, но при этом предлагает важные функции:

• Полоса пропускания 200 кГц — подходит для анализа аудиосигналов, ШИМ-управления, датчиков температуры.
• Частота дискретизации 1 МВыб/с — достаточная для визуализации сигналов до 200 кГц без искажений.
• Цветной TFT-дисплей 2.4 дюйма — четко отображает форму сигнала даже при слабом освещении.
• Питание от внешнего источника 9 В — можно использовать PowerBank или адаптер.

Прибор поддерживает режимы синхронизации (авто, нормальный, однократный) и триггер по фронту, что помогает «ловить» периодические импульсы. Например, при диагностике блока питания компьютера вы сможете отследить помехи на линии 12 В или проверить стабильность напряжения.

Где пригодится DSO 150?

• Ремонт бытовой техники — проверка работы датчиков в стиральных машинах, холодильниках.
• DIY-проекты — настройка Arduino, тестирование светодиодных схем, самодельных генераторов.
• Автомобильная диагностика — анализ сигналов с датчиков коленвала, кислородных зондов.

Пример: При создании метронома на микроконтроллере осциллограф покажет, насколько точны интервалы между импульсами, а вертикальная развертка (5 мВ/дел – 20 В/дел) позволит оценить амплитуду.

Технические нюансы

• Одноканальный режим — одновременно можно анализировать только один сигнал.

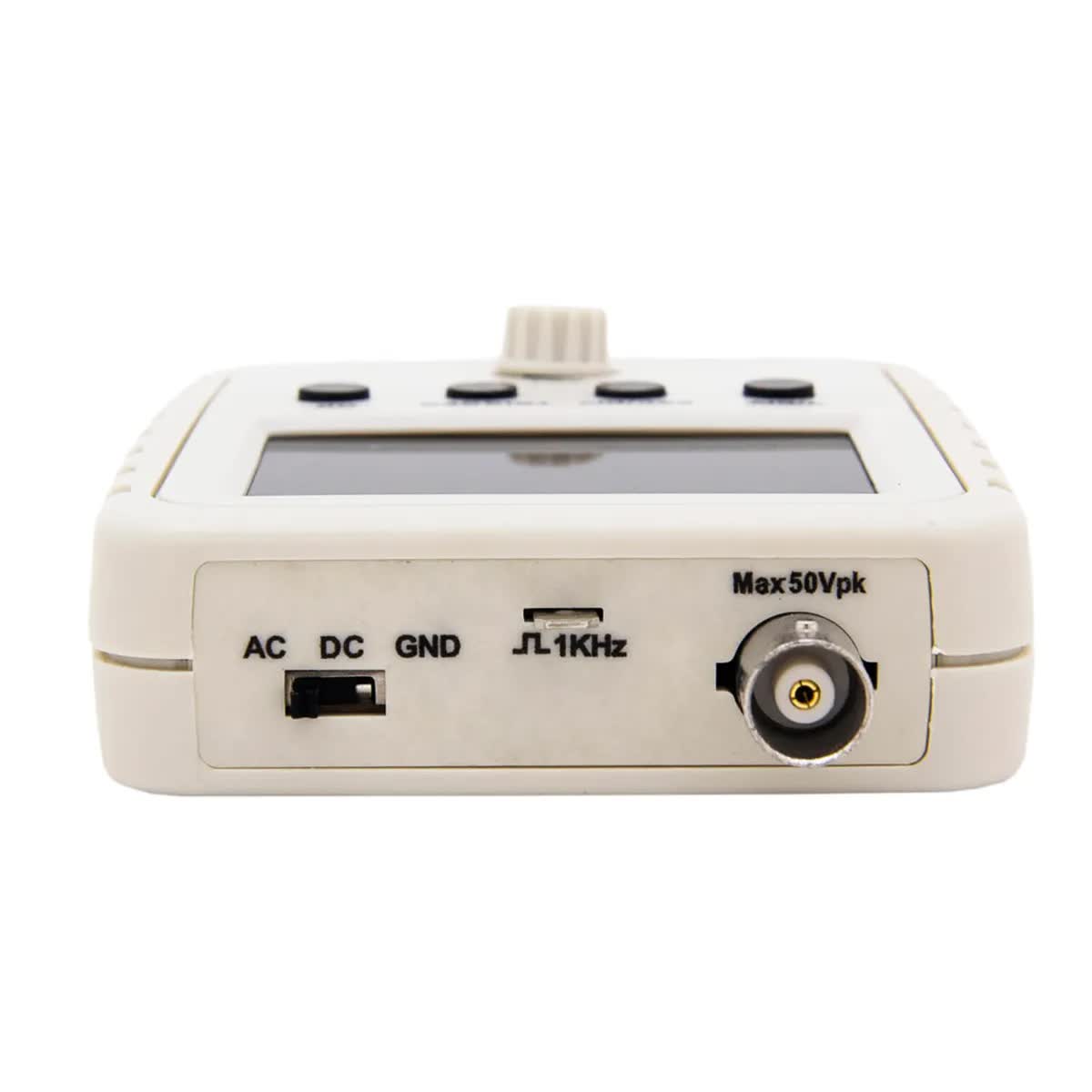

• Максимальное входное напряжение 50 В — подходит для низковольтных цепей, но не для сетевых измерений.
• Точность ±5% — приемлемо для любительских задач, но недостаточно для высокоточных инженерных расчетов.

Эти ограничения компенсируются простотой использования: даже новичок разберется с управлением за несколько минут.

Итог

FNIRSI DSO150 — это цифровой осциллограф, который дает возможность заглянуть в мир сигналов без переплаты за ненужные функции. Он подойдет для обучения, простого ремонта и хобби-проектов, где важны компактность и простота. Если вам нужен прибор «на подхвате» для периодических измерений — DSO150 станет надежным помощником.

Характеристики FNIRSI DSO150

• Артикул (код товара): 15645
• Модель (серия): DSO150
• Производитель (бренд): FNIRSI
• Страна производства: Китай
• Гарантия, мес.: 12
• Тип: цифровой запоминающий (DSO)
• Полоса пропускания, МГц: <1
• Вид: Карманный
• Кол-во аналоговых каналов: 1
• Кол-во цифровых каналов: нет
• Частота дискретизации на канал, МВыб/с: 1
• Время нарастания, нс: ≤17,5
• Глубина памяти на канал: 1,024 Кб
• Разреш. по вертикали (разрядность АЦП): 12 бит
• Декодирование сигналов шин: Нет
• Разреш. дисплея, пиксель: 320x240
• Встроенные опции: Нет
• Возм. регулировки вых. тока: нет
• Возм. регулировки вых. напряжения: нет
• Применение: Проектирование, отладка и ремонт электронных устройств; Обучение и научные исследования
• Возм. сохранения осциллограмм: Нет
• ИПД (Interfaces / Inputs and Outputs): Нет
