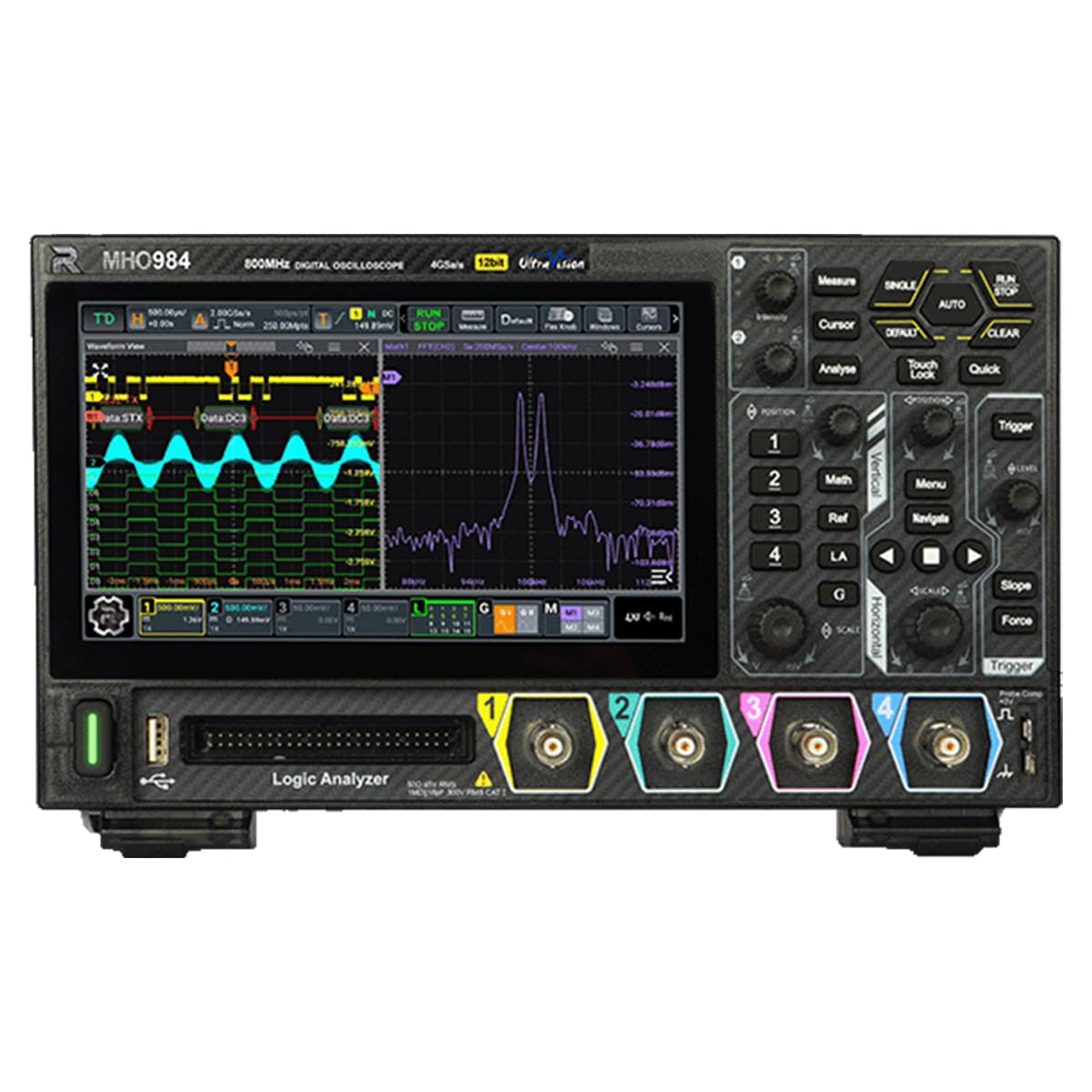

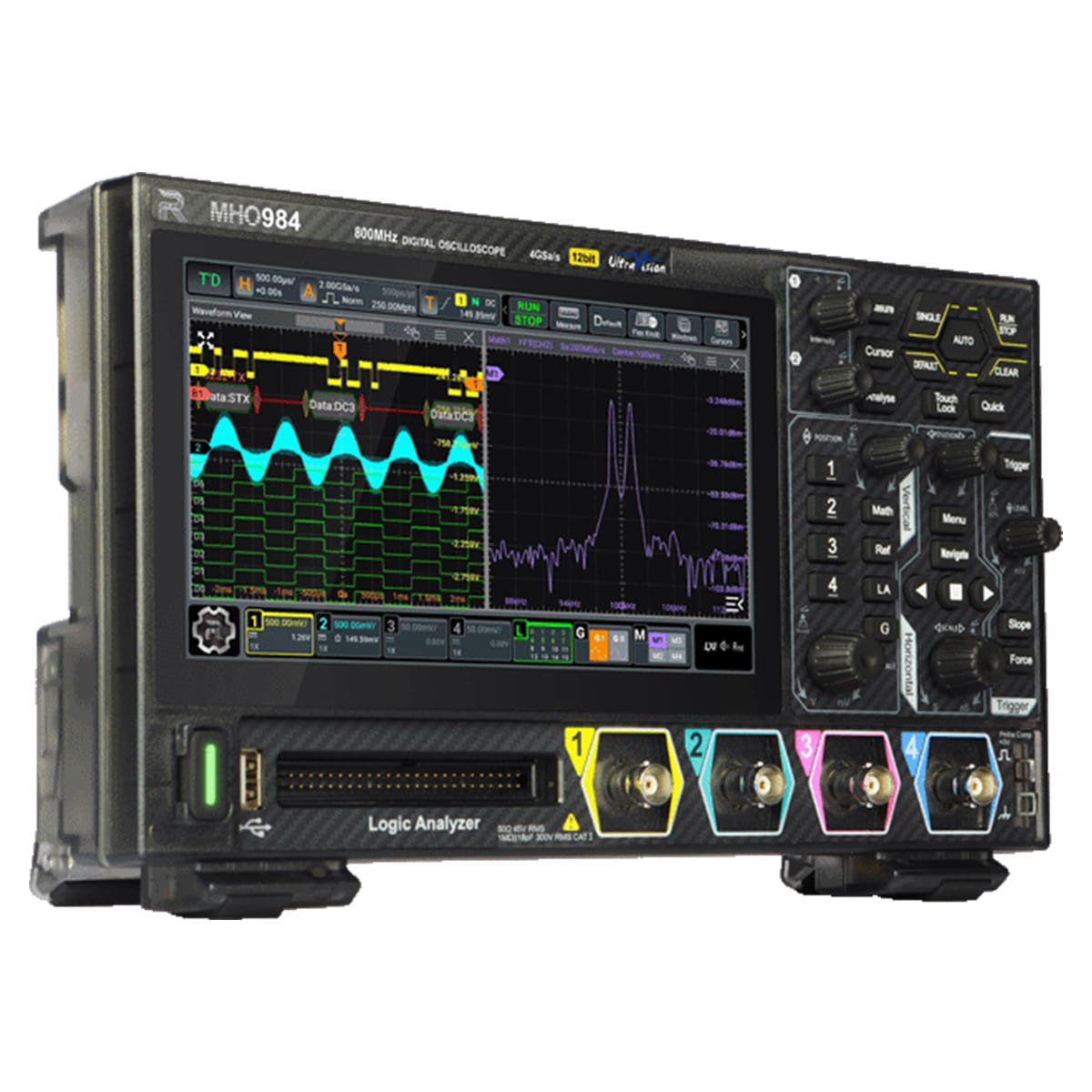

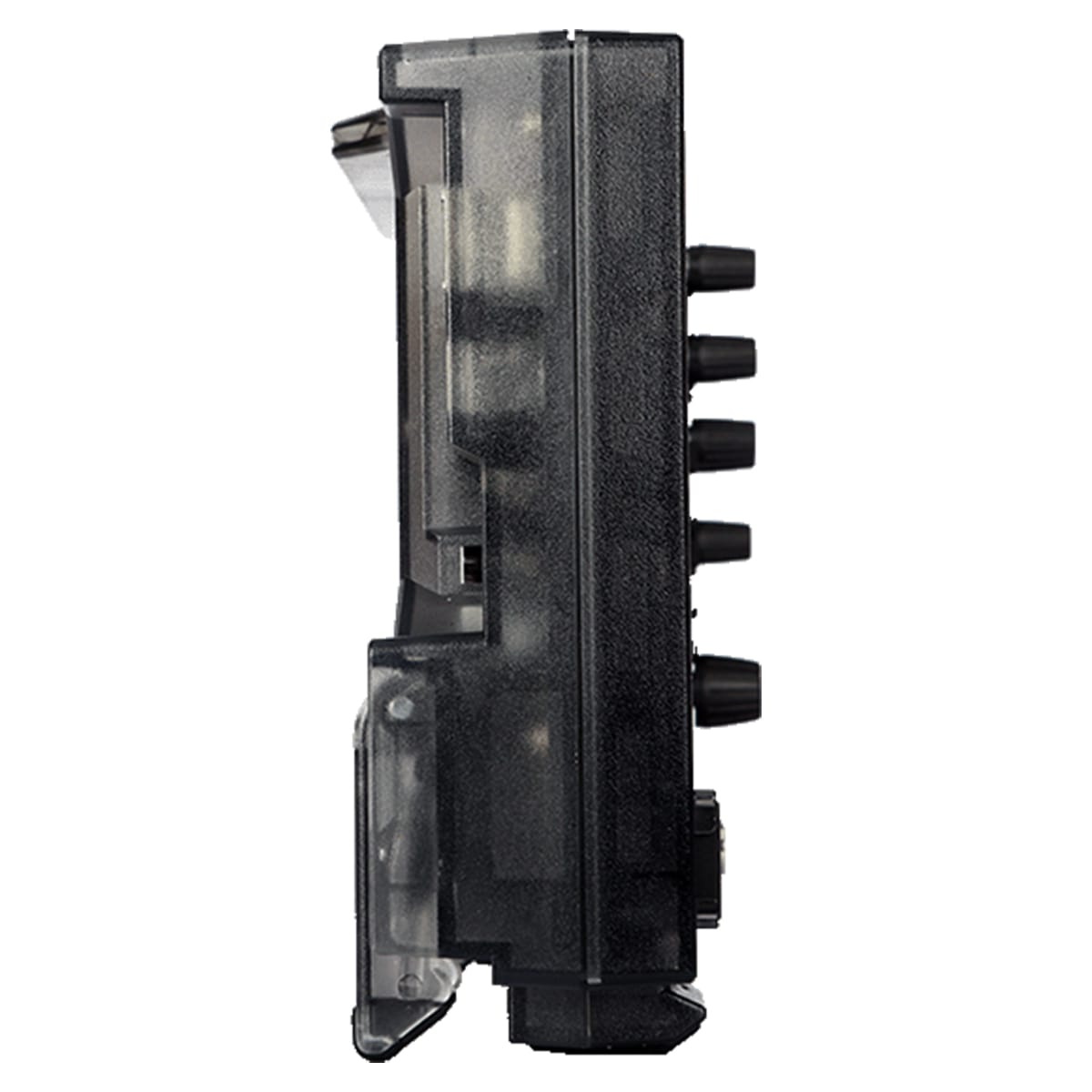

Осциллограф RIGOL MHO954 — это профессиональный прибор с полосой пропускания 500 МГц, разработанный для инженеров, работающих с высокоскоростной цифровой и аналоговой электроникой.
Благодаря 12-битному аналого-цифровому преобразователю, частоте дискретизации до 4 Гвыб./с и глубокой памяти до 500 Мп отсчетов (с опциональным расширением), он обеспечивает исключительную точность даже при анализе слабых и зашумленных сигналов. Это делает цифровой осциллограф незаменимым инструментом для разработки промышленной автоматики, телекоммуникационного оборудования, автомобильной электроники и встраиваемых платформ.
Преимущество 12-битной архитектуры в реальных задачах
Стандартные 8-битные осциллографы имеют вертикальное разрешение всего 256 уровней, что недостаточно для анализа сигналов с низкой амплитудой или высоким уровнем шума. 12-битный АЦП обеспечивает 4096 уровней, что позволяет:
- уверенно различать сигналы амплитудой менее 1 мВ;
- точно измерять джиттер, шум и ошибку векторной модуляции (EVM);
- анализировать форму сигнала в импульсных источниках питания без искажений.
Это особенно критично при отладке прецизионных датчиков, АЦП, шин CAN FD, FlexRay и интерфейсов Ethernet, USB 3.x, PCIe.
Интеллектуальный анализ для ускорения разработки
RIGOL MHO954 поддерживает автоматическую декодировку I²C, SPI, UART, CAN FD, LIN, FlexRay, MIL-STD-1553B, ARINC 429 и других промышленных протоколов.
Данные отображаются в виде таблицы поверх осциллограммы, а функция поиска и навигации позволяет мгновенно находить ошибки: CRC-сбои, неправильные идентификаторы, потерянные пакеты.
Встроенный анализатор шин показывает:
- временные диаграммы передачи;
- статистику ошибок;
- тайминги между битами и фреймами.
Это устраняет необходимость ручной расшифровки и ускоряет вывод продукта на рынок.
Готовность к автоматизации и интеграции

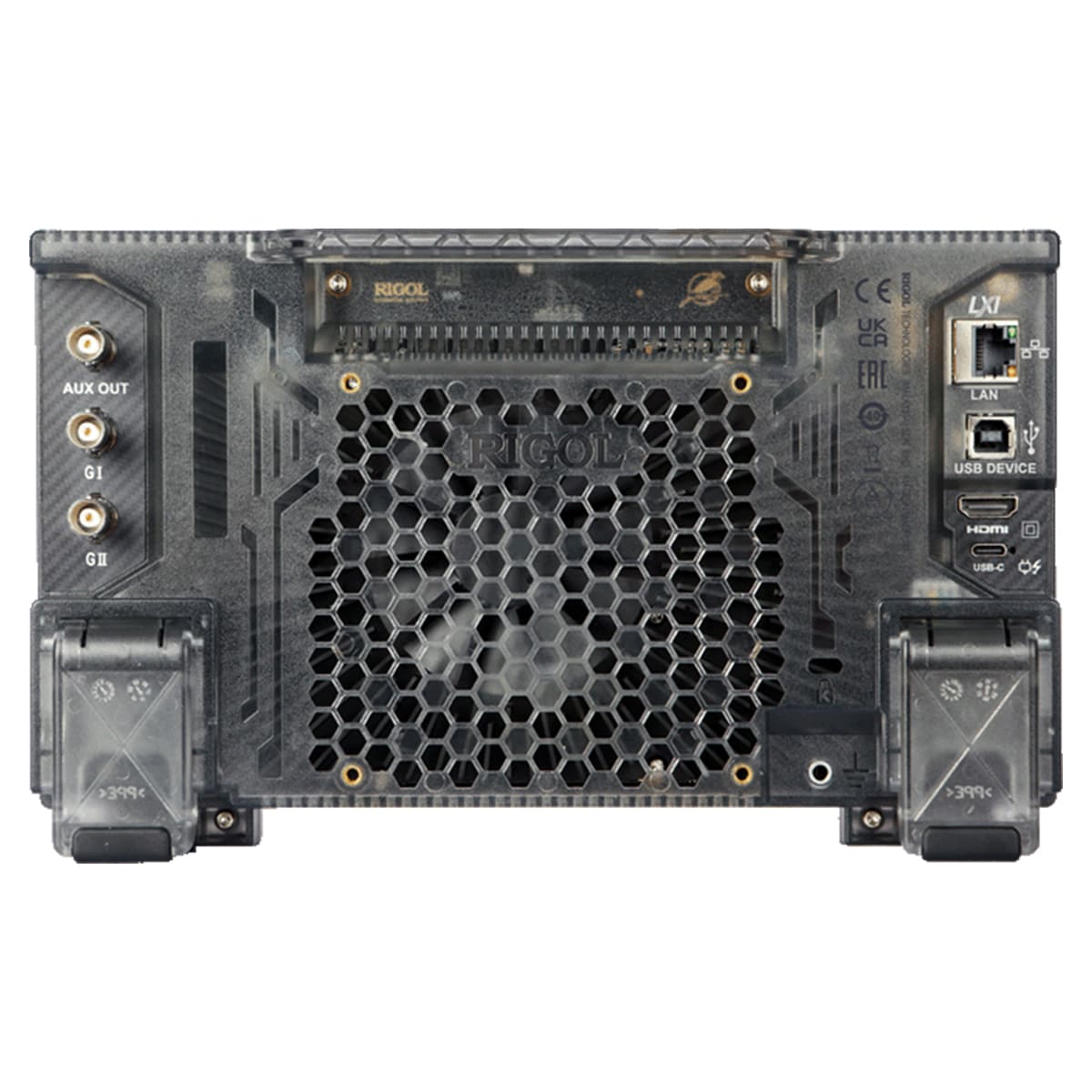

Rigol MHO954 оснащен интерфейсами USB 2.0 (Host/Device), LAN (LXI-C), HDMI и поддерживает веб-управление через любой браузер. Все функции доступны через SCPI-команды, что обеспечивает полную совместимость с LabVIEW, MATLAB, Python и другими средами автоматизации.
Встроенный 4,5-разрядный мультиметр позволяет одновременно измерять постоянное и переменное напряжение с точностью ±0,5%, а 6-разрядный частотомер — определять частоту с разрешением до 0,001 Гц.
Гибкость на будущее
Модель поставляется с базовой памятью 100 Мп, но поддерживает программное расширение до 500 Мп. Также доступна опция AFG100 — двухканальный генератор сигналов до 100 МГц с поддержкой Bode-анализа, что превращает осциллограф в полноценный сетевой анализатор малой мощности.
