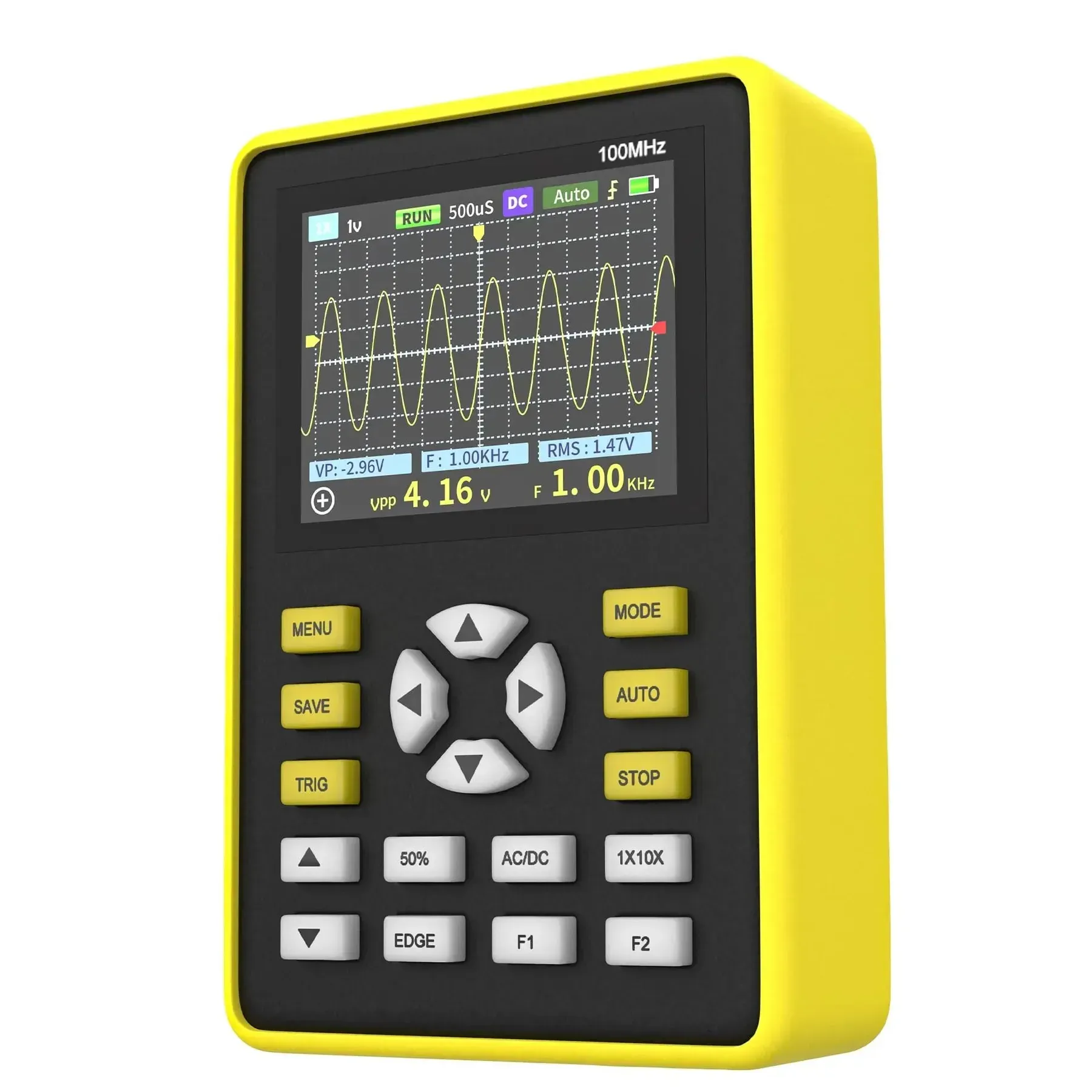

Карманный цифровой осциллограф FNIRSI 5012H (1 канал, 100 МГц) Цифровой карманный осциллограф FNIRSI 5012H меняет представление о мобильных измерениях в электронике. Этот компактный прибор с одноканальной архитектурой демонстрирует производительность благодаря передовой схемотехнике и оптимизированному программному обеспечению. С полосой пропускания 100 МГц и частотой дискретизации 500 МВыб/с устройство обеспечивает профессиональный уровень анализа сигналов в любых условиях. Данный DSO прибор относится к категории ручных осциллографов с полосой пропускания 100МГц.
При выборе подобного прибора важно учитывать не только формат корпуса, но и характеристики, такие как частота захвата и стабильность сигнала. Данный обзор поможет оценить ключевые особенности этой модели и определить её практическую ценность для инженера. Полоса пропускания 100МГц обеспечивает корректное отображение высокочастотных сигналов.
Технологии:
- Система оцифровки сигнала с минимальными фазовыми искажениями
- Адаптивный алгоритм обработки данных для точного отображения ВЧ-составляющих
- Интеллектуальная система управления энергопотреблением
- Компактный цветной TFT-дисплей 2.4 дюйма с разрешением 320×240 точек
- Многоуровневая фильтрация помех и шумов
Для компактного прибора подобного класса реализация многоуровневой фильтрации является хорошим техническим решением. Цветной экран обеспечивает чёткую визуализацию осциллограмм в любых условиях освещения.
Уникальные характеристики:
Прибор оснащен специализированным процессором обработки сигналов, обеспечивающим прецизионные измерения с разрешением 8 бит. Усовершенствованная система синхронизации позволяет захватывать сложные последовательности сигналов с минимальным временем установления. Технология Smart Capture автоматически адаптирует параметры измерения под характеристики анализируемого сигнала. Канал обработки данных работает стабильно даже при высоких частотах, что делает осциллограф универсальным для разных задач. Обзор технических параметров подтверждает высокую точность измерений.
Расширенные возможности:
- Детектирование аномалий сигнала в реальном времени
- Анализ спектральных характеристик в полнодиапазонном режиме
- Сравнительный анализ сохраненных и текущих сигналов
- Автоматическое документирование результатов измерений
- Интеграция с мобильными диагностическими системами
Расширенные функции делают FNIRSI 5012H хорошим решением для специалистов, которым необходим оперативный доступ к анализу сигналов.
Профессиональное применение:
Устройство незаменимо для решения сложных инженерных задач:
- Диагностика импульсных источников питания и преобразователей
- Анализ целостности сигналов в цифровых системах
- Тестирование беспроводных коммуникационных модулей
- Отладка электромеханических систем и датчиков
- Исследование электромагнитной совместимости компонентов
Эргономика и функциональность:
Корпус прибора выполнен из ударопрочного композитного материала с антистатическим покрытием. Система активного охлаждения гарантирует стабильность работы даже при продолжительных измерениях. Эргономичная клавиатура с тактильной обратной связью позволяет работать в условиях недостаточной видимости. Пользователи в своих отзывах отмечают удобство интерфейса и высокую надёжность даже при интенсивной эксплуатации.
Интеграционные возможности:
Осциллограф поддерживает облачные технологии и удаленный мониторинг через беспроводные интерфейсы. Встроенное ПО позволяет создавать пользовательские алгоритмы анализа и автоматизировать измерительные процедуры. Система автоматических отчетов генерирует детальную документацию по результатам измерений. Наличие таких интеграционных решений делает эту модель удобной для встраивания в комплексные диагностические стенды, что также отражено в обзорах.
Осциллограф портативный FNIRSI 5012H устанавливает новые стандарты в области портативных измерительных инструментов, предлагая уникальное сочетание точности, мобильности и интеллектуальных функций для профессиональных инженеров и исследователей. Инструкция по эксплуатации позволяет быстро освоить основные функции и начать работу без лишних настроек. Вы можете купить данный осциллограф в нашем магазине с гарантией качества.
Характеристики FNIRSI 5012H
- Артикул (код товара): 6081
- Модель (серия): 5012H
- Производитель (бренд): FNIRSI
- Страна производства: Китай
- Гарантия, мес.: 12
- Тип: цифровой запоминающий (DSO)
- Полоса пропускания, МГц: 100
- Вид: Карманный
- Кол-во аналоговых каналов: 1
- Кол-во цифровых каналов: нет
- Частота дискретизации на канал, МВыб/с: 500
- Время нарастания, нс: ≤3
- Глубина памяти на канал: 128 Кб
- Разреш. по вертикали (разрядность АЦП): 8 бит
- Декодирование сигналов шин: Нет
- Разреш. дисплея, пиксель: 320x240
- Встроенные опции: Нет
- Применение: Проектирование, отладка и ремонт электронных устройств; Обучение и научные исследования
- Возм. сохранения осциллограмм: Да
- ИПД (Interfaces / Inputs and Outputs): Нет
Описание FNIRSI 5012H
Технические характеристики FNIRSI 5012H
| Количество каналов | 1 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 500 МВыб/с |
| Глубина записи | 128 Кб |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 80 В (1 X), 800 В (10 Х) |
| Чувствительность | 50 мВ - 100 В |
| Горизонтальная система | |
| Коэффициент развёртки | 50 с/дел - 6 нс/дел |
| Вертикальная система | |
| Вертикальная развёртка | 50 мВ/дел - 100 В/дел |
| Время нарастания | < 3 нс |
| Вертикальное разрешение | 8 бит |
| Точность напряжения | ± 2% |
| Точность частоты | ± 0,01% |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Система измерения | |
| Автоматические измерения | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time- |
| Курсорные измерения | XY, триггер Y |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 2.4 дюйма, 320 x 240 точек |
| Питание | встроенная литиевая батарея 3000 мАч, 8 часов непрерывной работы |
| Интерфейс | microUSB |
| Встроенная память | 64 МБ, 2000 хранения сигналов |
| Возможность сохранения осциллограмм | есть |
| Функция автоматического измерения | есть |
| Функция паузы | есть |
| Функция регулировки яркости экрана | есть |
| Габариты изделия | 144 х 74 х 33 мм |
| Габариты упаковки | 195 х 165 х 50 мм |
| Вес нетто | 250 г |
| Вес брутто | 440 г |

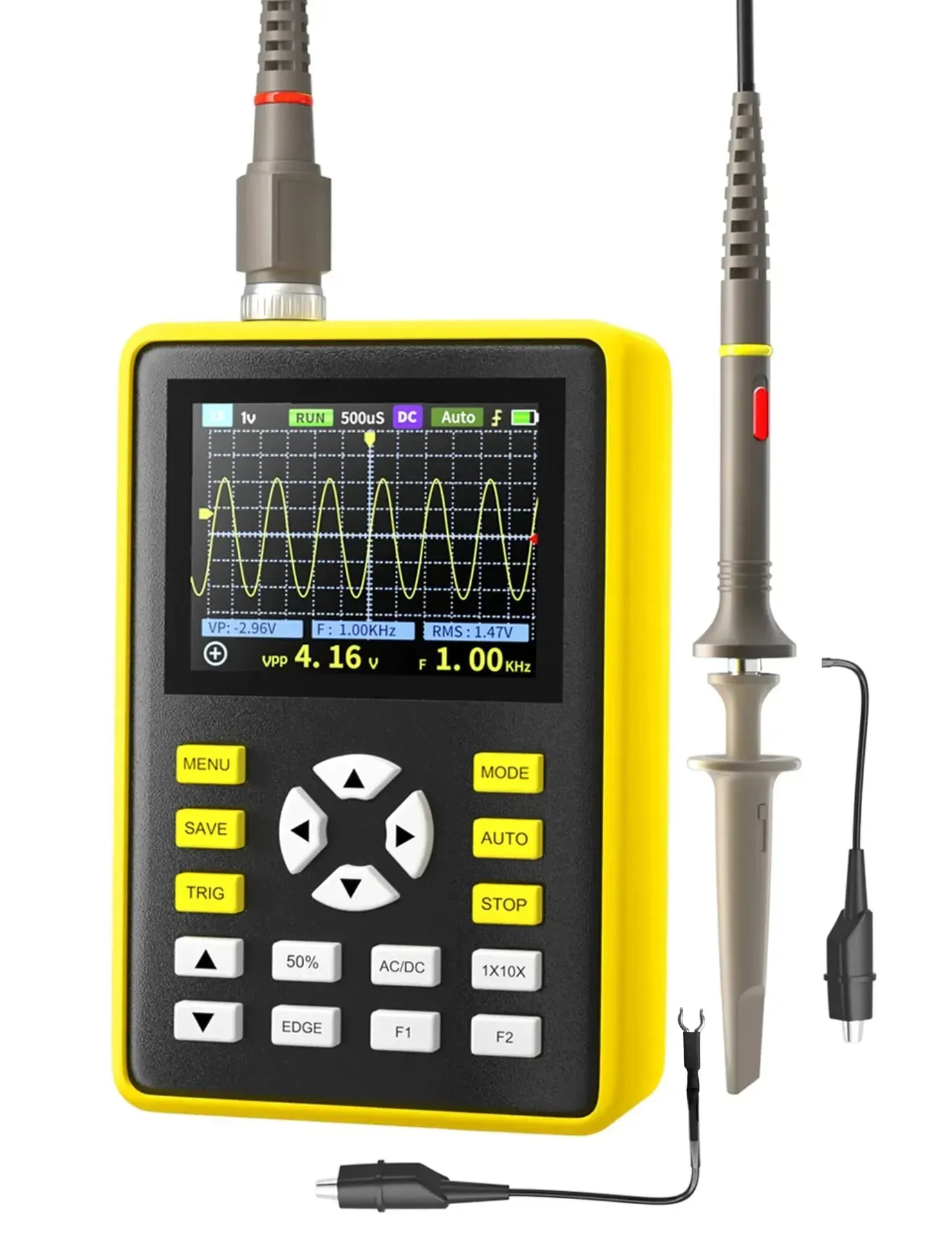

| Комплектация |
осциллограф FNIRSI 5012H - 1 шт чехол для хранения - 1 шт щуп для осциллографа - 1 шт кабель microUSB - 1 шт |
