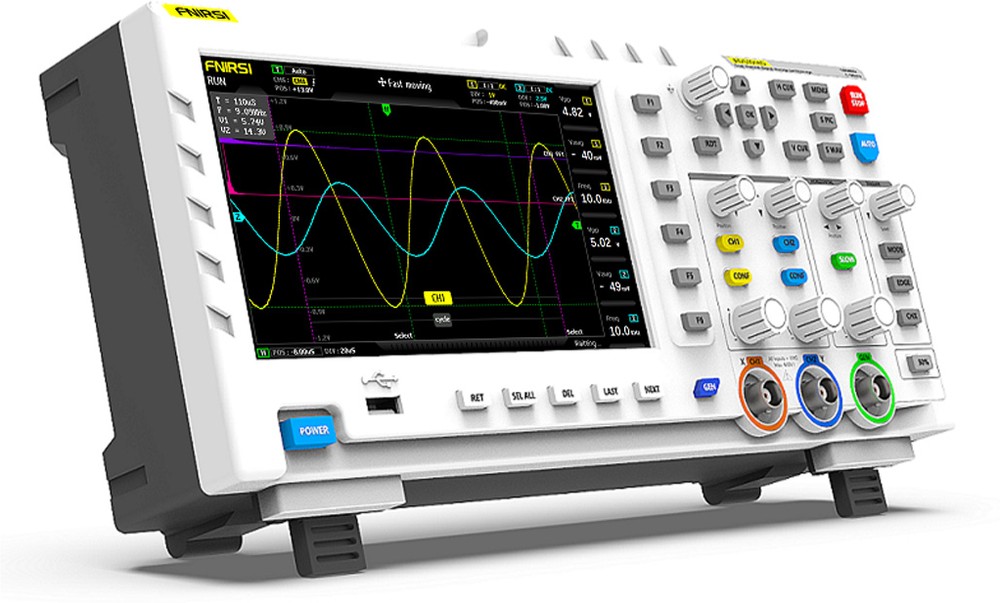

Осциллограф цифровой FNIRSI 1014D (High profile), 2 канала 100 МГц - это прибор, сочетающий функции точного измерителя и генератора сигналов. Его особенность — универсальность. Устройство станет надежным помощником в сервисных центрах, учебных лабораториях и радиомастерских, где требуется оперативная диагностика электронных схем. Компактный корпус не умаляет его возможностей, предлагая полноценный инструментарий для сложных задач.
Преимущества и ключевые возможности
Модель выделяется на фоне аналогов благодаря продуманной интеграции двух приборов в одном. Встроенный генератор позволяет самостоятельно создавать тестовые сигналы, что незаменимо при проверке усилителей, фильтров и других компонентов. Это избавляет от необходимости приобретать и настраивать отдельное устройство, экономя время и средства. Встроенный DDS генератор обеспечивает прецизионный синтез сигналов различной формы. Портативный формат прибора делает его удобным для выездных работ.
- Высокая детализация: Благодаря широкой пропускной способности и высокой частоте дискретизации прибор точно отображает форму сигналов, включая быстротекущие процессы.
- Удобство анализа: Яркий сенсорный дисплей и интуитивный интерфейс упрощают настройку параметров, масштабирование и изучение осциллограмм.
- Расширенный функционал: Наличие математических операций, автоматических измерений и режима X-Y открывает двери для продвинутой диагностики цепей.
Функция автоматического измерения значительно ускоряет процесс диагностики. Высокая частота дискретизации позволяет фиксировать быстротечные процессы.
Практическое применение в работе
Осциллограф подходит для настройки и ремонта аудиоаппаратуры, диагностики источников питания, анализа работы шинных интерфейсов и микроконтроллерных систем. Функция записи и воспроизведения сигналов позволяет фиксировать редкие или периодические сбои для их последующего детального изучения. Обзор возможностей модели показывает её универсальность в различных сферах применения. Встроенная память позволяет сохранять результаты измерений для последующего анализа.
Комплексная диагностика: Проверка целостности сигналов в цифровых и аналоговых схемах, измерение временных интервалов и амплитуд. Образовательный процесс: Наглядная демонстрация физических принципов работы электроники для студентов и начинающих инженеров. Мобильность и автономность: Компактность позволяет легко переносить и использовать прибор в полевых условиях.
Модель 1014D также подходит для настольного использования в лаборатории. Функция математической обработки расширяет диагностические возможности прибора. Объём встроенной памяти достаточен для хранения множества осциллограмм.
Осциллограф 100 МГц FNIRSI 1014D — это разумный выбор для тех, кто ценит точность, функциональность и удобство. Простое подключение через щупы, возможность хранения данных на встроенную память или внешний носитель через USB, а также мощная начинка делают его готовым к работе в любой момент. Настольный формат обеспечивает устойчивое положение при работе. Выгодная цена делает прибор доступным для широкого круга специалистов. Вы можете купить данную модель в нашем магазине по привлекательной цене. Доступная цена и широкий функционал делают этот прибор оптимальным выбором.
Характеристики FNIRSI 1014D
- Артикул (код товара): 14375
- Модель (серия): 1014D
- Производитель (бренд): FNIRSI
- Страна производства: Китай
- Гарантия, мес.: 12
- Тип: цифровой запоминающий (DSO)
- Полоса пропускания, МГц: 100
- Кол-во аналоговых каналов: 2
- Кол-во цифровых каналов: нет
- Частота дискретизации на канал, МВыб/с: 1000
- Время нарастания, нс: ≤3
- Глубина памяти на канал: 240 Кб
- Разрешение по вертикали (разрядность АЦП): 8 бит
- Декодирование сигналов шин: Нет
- Разрешение дисплея, пиксель: 800x480
- Встроенные опции: Генератор сигналов, Анализатор спектра сигнала с помощью БПФ
- Возм. регулировки вых. тока: нет
- Возм. регулировки вых. напряжения: нет
- Применение: Проектирование, отладка и ремонт электронных устройств; Телекоммуникации; Обучение и научные исследования
- Возм. сохранения осциллограмм: Да
- ИПД (Interfaces / Inputs and Outputs): USB
Технические характеристики FNIRSI 1014D
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб/с |
| Глубина записи | 240 Кб |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм |
| Установка коэффициента затухания датчика | 1X, 10X |
| Максимальное входное напряжение | 40 В (1X), 400 В (10X) |
| Горизонтальная система | |
| Коэффициент развёртки | 50 с/дел - 10 нс/дел |
| Вертикальная система | |
| Вертикальная развёртка | 50 мВ/дел - 500 В/дел |
| Время нарастания | < 3 нс |
| Вертикальное разрешение | 8 бит |
| Точность напряжения | ± 5% |
| Точность частоты | ± 0,01% |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Система измерения | |
| Автоматические измерения | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period |
| Курсорные измерения | XY, триггер Y |
| Математические операции | FFT |
| Генератор сигналов | |
| Форма сигналов | 14 видов форм сигналов |
| Полоса пропускания | 10 МГц (синусоидальный сигнал), разрешение 1 Гц |
| Вертикальное разрешение | 14 бит |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 7 дюймов, 800 x 480 |
| Интерфейс | USB (5 В / 2 А) |
| Встроенная память | 1 Гб |
| Хранение формы волны | 1000 изображений + 1000 сигналов |
| Возможность сохранения осциллограмм | есть |
| Функция автоматического измерения | есть |
| Функция Roll | есть |
| Функция Лиссажу | есть |
| Функция регулировки яркости экрана | есть |
| Габариты | 310 х 145 х 70 мм |
| Габариты упаковки | 370 x 120 x 200 мм |
| Вес брутто | 1500 г |

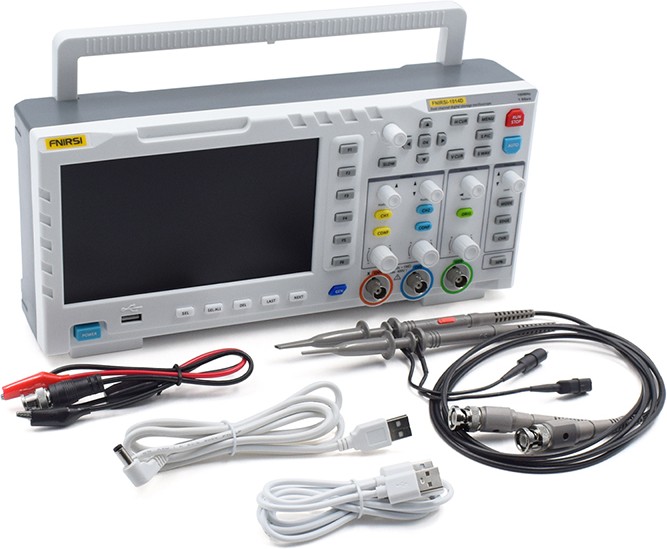

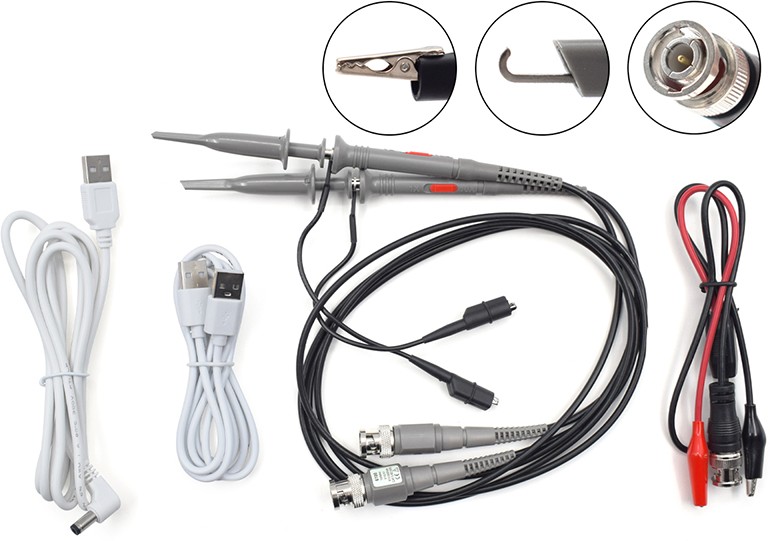

| Комплектация | осциллограф FNIRSI 1014D - 1 шт щупы для осциллографа - 2 шт USB кабель - 1 шт кабель питания - 1 шт зажим BNC-крокодил - 1 шт инструкция по эксплуатации - 1 шт |
