UNI-T MSO2102-S - это цифровой осциллограф с полосой пропускания 100 МГц и частотой дискретизации 2 Гвыб/с, оснащенный встроенным 16-канальным логическим анализатором.
Прибор предназначен для комплексной диагностики аналоговых и цифровых сигналов в электронике, автоматике, телекоммуникациях и научных исследованиях.
Благодаря технологии Fast Acquire, он способен точно захватывать редкие и аномальные события — дребезг контактов, импульсные помехи, джиттер и другие нестабильные явления.
КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА:
- Полоса пропускания 100 МГц, частота дискретизации 2 Гвыб/с
- Встроенный 16-канальный логический анализатор (опция MSO)
- Автоматические измерения 37 параметров сигнала
- Поддержка декодирования последовательных шин (UART, I²C, SPI, CAN и др.)
- Цветной TFT-дисплей 7 дюймов с разрешением 800х480
Цифровой осциллограф позволяет одновременно наблюдать аналоговые и цифровые сигналы, что критически важно при отладке микроконтроллерных систем, интерфейсов и цифровых схем.
Прибор поддерживает математические операции (A+B, A–B, FFT), курсорные измерения, режимы запуска по фронту, длительности, наклону и другим условиям.
Функция Bode Plot (опционально) позволяет проводить анализ АЧХ и ФЧХ в реальном времени.

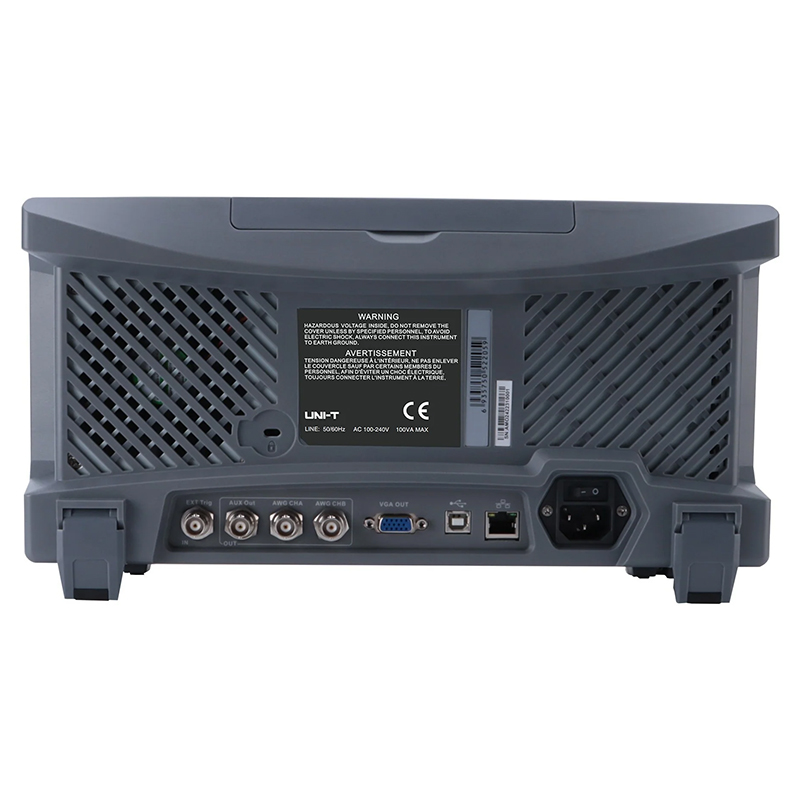

Осциллограф оснащен интерфейсами USB Host/Device, LAN и поддерживает подключение к ПК для удаленного управления и экспорта данных.
В комплект входят пассивные пробники 100 МГц, логический пробник и кабели.
Корпус прочный, с эргономичной ручкой для переноски.

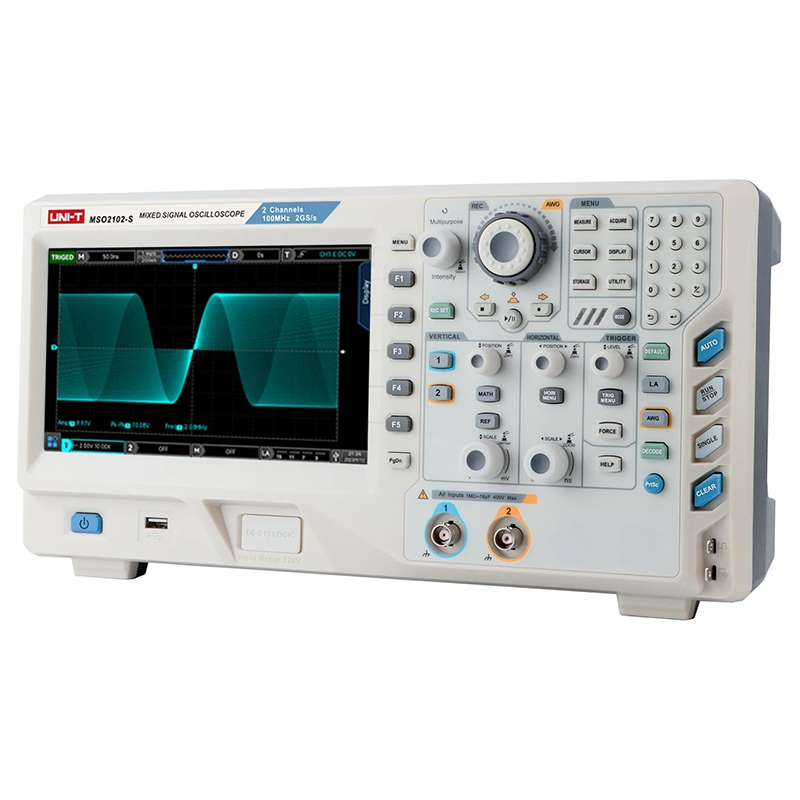

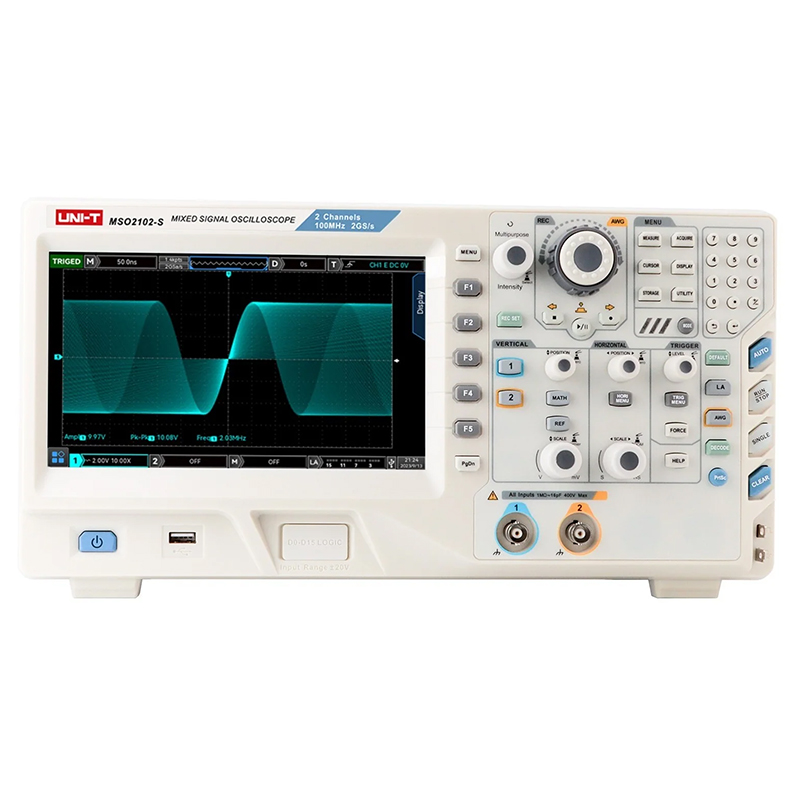

UNI-T MSO2102-S
ХАРАКТЕРИСТИКИ:
| Тип осциллографа | цифровой |
ВЕРТИКАЛЬНАЯ СИСТЕМА:
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Время нарастания фронта импульса | ≤3,5 нс |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| Диапазон коэффициента вертикальной развертки | от 500 мкВ/дел до 20 В/дел |
| Отключаемое ограничение полосы пропускания аналогового сигнала | 20 МГц |
ГОРИЗОНТАЛЬНАЯ СИСТЕМА:
| Максимальная частота дискретизации | 2 Гвыб/с |
| Диапазон временной развертки | от 2 нс/дел до 1000 с/дел |
| Глубина памяти | - |
МАТЕМАТИЧЕСКИЕ ОПЕРАЦИИ:
| Операции над осциллограммами | ＋, －, ×, ÷, FFT (БПФ) |
| Оконные функции для БПФ | Хэннинга, Блэкмана, Хэмминга, прямоугольное |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
ОБЩИЕ ХАРАКТЕРИСТИКИ:
| ЖК-дисплей | 8 дюймов |
| Разрешение дисплея | 800х480 пикселей |
| Напряжение питания | ~100-240 В |
| Габаритные размеры | 370 х 185 х 115 мм |
| Масса | 4,5 кг |
