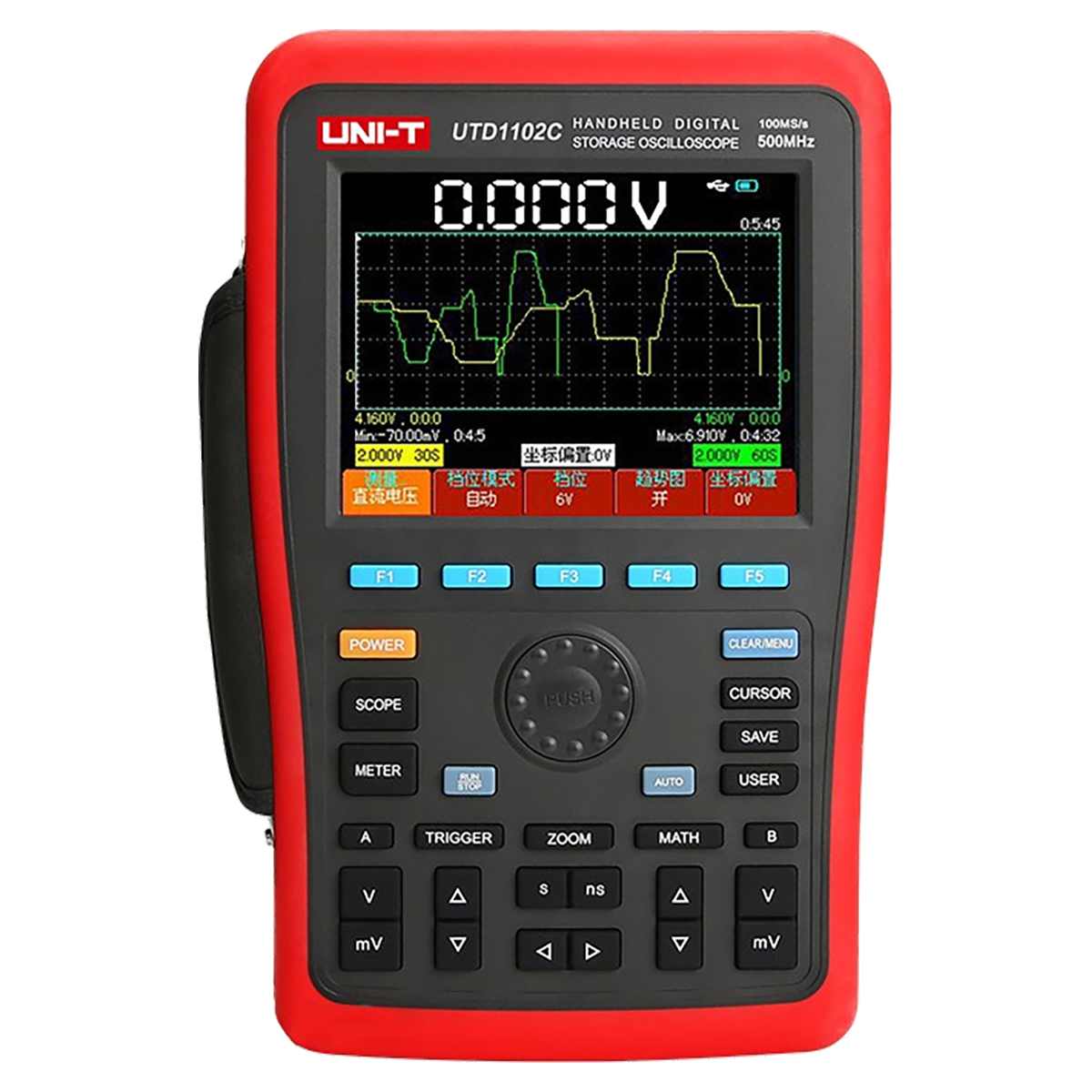

UNI-T UTD1102C - это портативный цифровой запоминающий осциллограф с полосой пропускания 100 МГц и частотой дискретизации 500 Мвыб/с, разработанный для точной визуализации и анализа аналоговых и цифровых сигналов в лабораториях, на производстве, в сервисных центрах и при выездных работах.
Прибор сочетает высокую техническую производительность, удобство управления и надежную конструкцию, что делает его незаменимым инструментом для инженеров, техников и разработчиков электроники.
КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА:
- Полоса пропускания 100 МГц и частота дискретизации 500 Мвыб/с
- Цветной TFT-дисплей 5,7 дюйма с разрешением 320х240 пикселей
- Автоматические измерения 27 параметров сигнала
- Поддержка математических операций: сложение, вычитание, умножение, деление, FFT
- Интерфейс USB для подключения к ПК и сохранения осциллограмм
Цифровой осциллограф оснащен двумя независимыми аналоговыми каналами с вертикальным диапазоном от 5 мВ/дел до 50 В/дел и входным сопротивлением 1 МОм.
Прибор поддерживает режимы запуска по фронту, по длительности импульса, по видеосигналу, по наклону и поочередный запуск, что позволяет точно захватывать как периодические, так и одиночные события — дребезг контактов, импульсные помехи, джиттер и другие аномалии.
Особое внимание уделено удобству работы.
Функция Auto Setup автоматически настраивает вертикальную и горизонтальную развертку, а также режим запуска под входной сигнал, что ускоряет начало измерений.
Режим Peak Detect позволяет захватывать узкие импульсы длительностью до 10 нс, которые могут быть пропущены в обычном режиме.
Функция усреднения (от 2 до 256 осциллограмм) эффективно подавляет случайный шум, улучшая читаемость сигнала.
Осциллограф UNI-T UTD1102C поддерживает курсорные измерения напряжения и времени, а также автоматический анализ таких параметров, как амплитуда, частота, период, время нарастания, коэффициент заполнения, фазовый сдвиг и многие другие.
Режим X-Y позволяет отображать зависимость одного сигнала от другого, что полезно при анализе фазовых характеристик и построении фигур Лиссажу.
Прибор оснащен интерфейсом USB Host/Device, что позволяет подключать флеш-накопители для сохранения осциллограмм, настроек и скриншотов, а также управлять осциллографом с компьютера.
В комплект входят два пассивных пробника 100 МГц с переключаемым ослаблением 1X/10X, кабель питания, руководство и кейс для переноски.
Оборудование питается как от сети, так и от встроенного аккумулятора (время автономной работы — до 3 часов), что делает его идеальным для полевых работ.

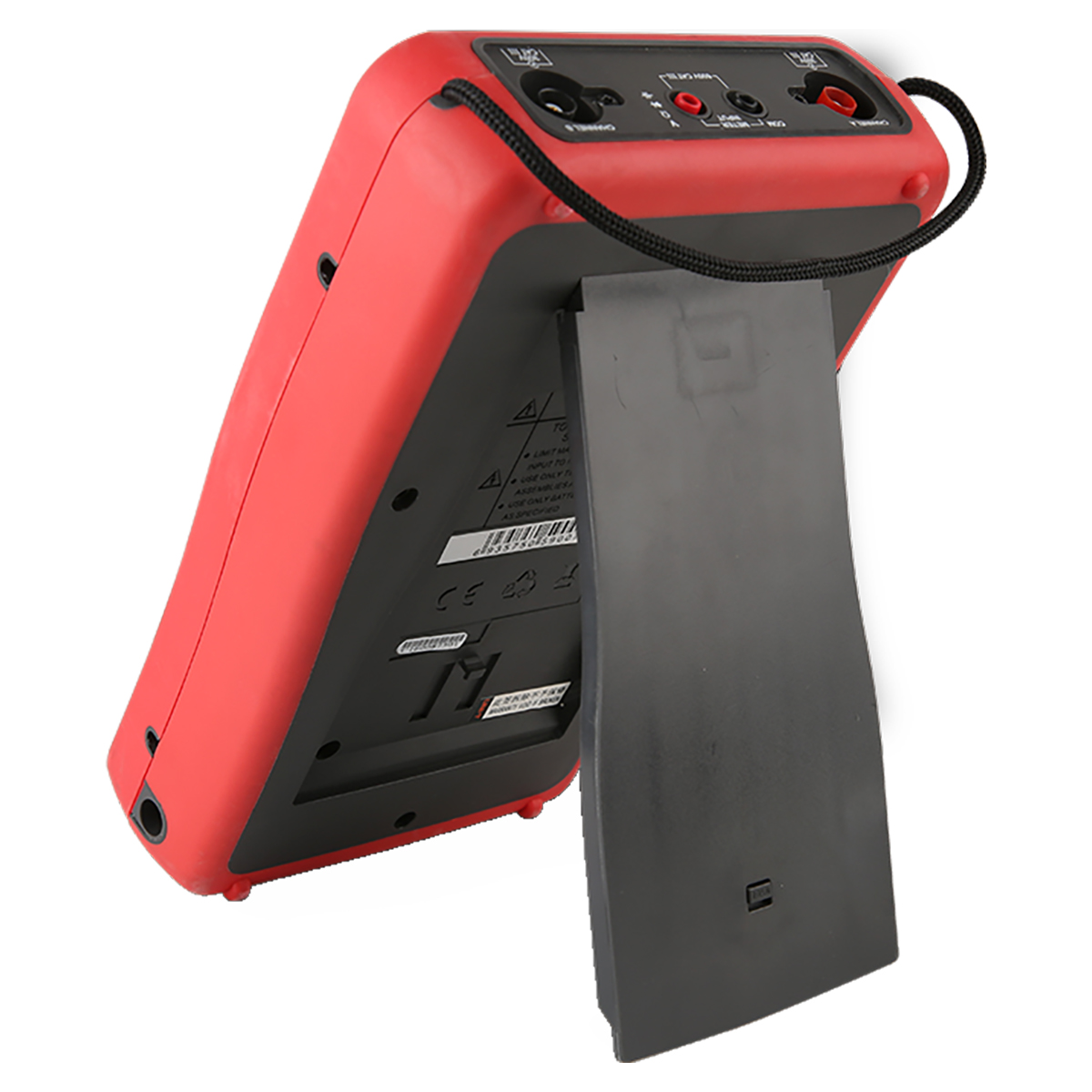

Корпус прочный, с эргономичной ручкой и защитой от пыли и брызг.
Многоязычное меню, включая русский язык, упрощает освоение даже для начинающих пользователей.
UNI-T UTD1102C
ХАРАКТЕРИСТИКИ:
| Тип осциллографа | цифровой |
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Максимальная частота дискретизации | 500 Мвыб/с |
| Время нарастания фронта импульса | ≤3,5 нс |
| Диапазон коэффициента вертикальной развертки | от 5 мВ/дел до 50 В/дел |
| Диапазон временной развертки | от 5 нс/дел до 50 с/дел |
| Дисплей | 5.7'' TFT LCD, QVGA (320x240) |
| Питание | Li-ion battery: 7.4V 4400mAh DC adapter: 100~240V 50/60Hz input, 9V/4A output |
| Размеры | 268 x 168 x 60 мм |
| Вес | 1,8 кг |
