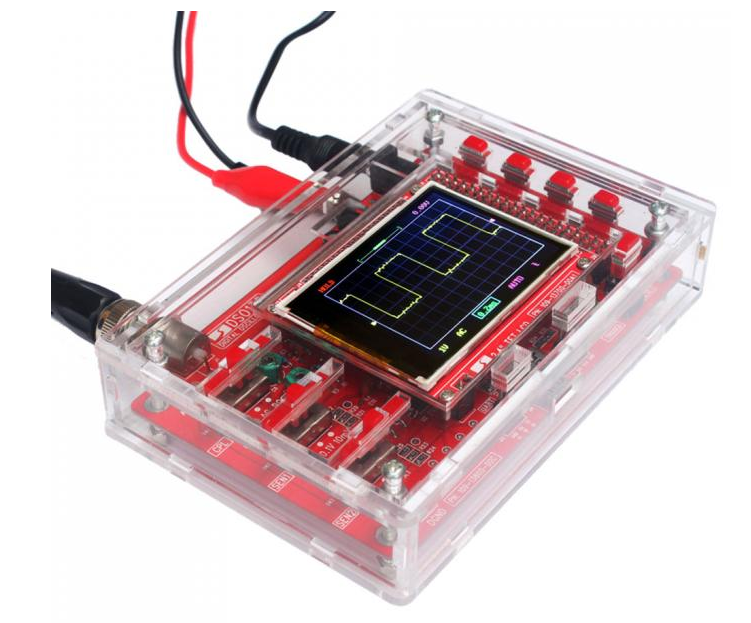

Портативный цифровой осциллограф FNIRSI DSO138 (в сборе + корпус) представляет собой компактное измерительное устройство с одним каналом. Одноканальная схема даёт возможность сосредоточиться на анализе электрических процессов без сложных настроек.
Частота дискретизации составляет 1 МВыб/с, что обеспечивает достаточную точность при измерении низкочастотных колебаний.
Полоса пропускания охватывает диапазон от 0 до 200 кГц. Этот параметр определяет частоту колебаний, которые устройство способно корректно отобразить при соблюдении правил о соотношении частоты сигнала и полосы.
Кому подойдёт прибор:
- радиолюбителям для настройки самодельных устройств;
- мастерам по ремонту бытовой техники;
- начинающим инженерам-электронщикам.
Этот карманный осциллограф поддерживает три режима развертки: автоматический, нормальный и однократный. Автоматическая развертка постоянно обновляет изображение независимо от наличия запускающего импульса. При нормальной развертке аппарат "ждёт" определённого уровня для начала измерения. Возможен запуск по нарастающему или по спадающему фронту. Доступна также функция сброса при нажатии соответствующей кнопки.
Цветной TFT-дисплей четко отображает детали получаемых осциллограмм. Разные цвета помогают различать элементы интерфейса. Реализована подсветка - при включении легче работать в условиях слабого освещения.
FNIRSI DSO138 поставляется как осциллограф-конструктор с разобранным корпусом, который после сборки защищает электронные компоненты от механических повреждений.
Какие задачи поможет решать аппарат:
- проверка работоспособности генераторов;
- поиск неисправностей в аудиоаппаратуре;
- контроль качества пайки цифровых схем.
Характеристики FNIRSI DSO138
- Артикул (код товара): 783
- Модель (серия): DSO138
- Производитель (бренд): FNIRSI
- Страна производства: Китай
- Гарантия, мес.: 12
- Тип: цифровой запоминающий (DSO)
- Полоса пропускания, МГц: <1
- Вид: Ручной
- Кол-во аналоговых каналов: 1
- Кол-во цифровых каналов: нет
- Частота дискретизации на канал, МВыб/с: 1
- Глубина памяти на канал: 1,024 Кб
- Разреш. по вертикали (разрядность АЦП): 12 бит
- Декодирование сигналов шин: Нет
- Разреш. дисплея, пиксель: 320x240
- Встроенные опции: Частотомер
- Применение: Проектирование, отладка и ремонт электронных устройств; Обучение и научные исследования
- Возм. сохранения осциллограмм: Нет
- ИПД (Interfaces / Inputs and Outputs): USB
Описание FNIRSI DSO138
Технические характеристики FNIRSI DSO138
| Количество каналов | 1 |
| Частота дискретизации | 1 МВыб/с |
| Полоса пропускания | 0 - 200 кГц |
| Разрешение по вертикали | 12 бит |
| Чувствительность | 10 мВ/дел - 5 В/дел |
| Длина записи | 1024 Кб |
| Входное сопротивление | 1 МОм / 20 пФ |
| Входное напряжение | 50 Vpp (1:1 датчик), 400 Vpp (10:1 зонд) |
| Режимы | DC, AC, GND |
| Коэффициент развертки | 10 мкс/дел - 500 с/дел |
| Режим развертки | автоматический, нормальный, однократный |
| Режим запуска | запуск по нарастающему или по спадающему фронту сигнала |
| Язык интерфейса | английский, китайский |
| Сброс | есть |
| Общие характеристики | |
| Дисплей | 2,4-дюймовый цветной TFT-дисплей с разрешением 320 x 240 |
| Подсветка экрана | да |
| Напряжение питания | DC 9 В |
| Потребляемый ток | 120 мА |
| Размер печатной платы | 117 х 76 мм |
| Размер экрана | 52 х 40 мм |
| Габариты | 180 х 125 х 30 мм |
| Габариты упаковки | 195 x 135 x 45 мм |
| Вес брутто | 300 г |
| Комплектация |
осциллограф DSO138 – 1 шт корпус в разобранном виде – 1 шт шнур BNC/крокодил – 1 шт инструкция по эксплуатации – 1 шт |
| Совместимость |
Импульсный блок питания 9В, 1А (адаптер) Щуп к осциллографу с делителем P6060 (1:10, 60МГц) Щуп к осциллографу с делителем P6100 (1:10, 100МГц) Щуп к осциллографу с делителем Р2200 (1:10, 200МГц) |
