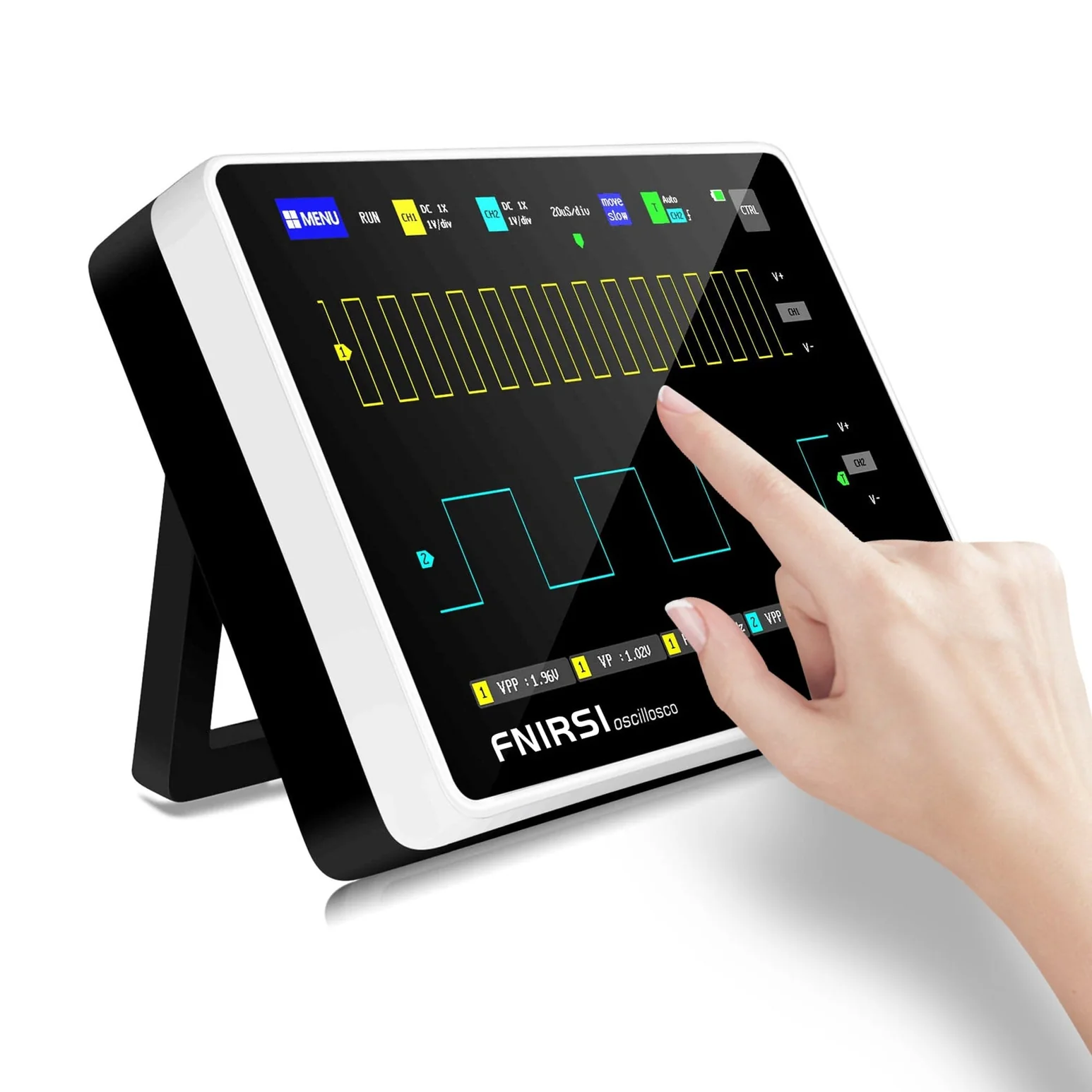

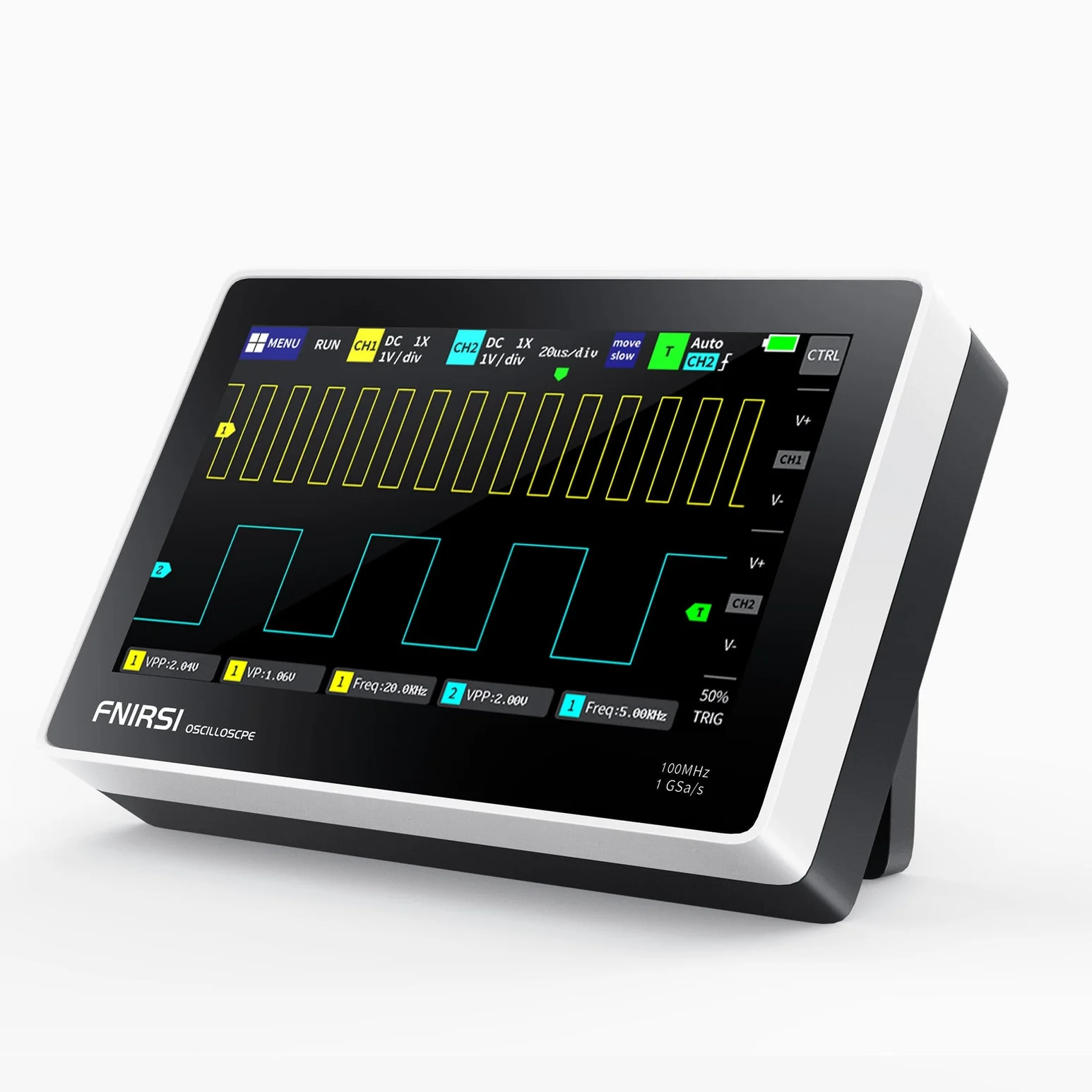

Планшетный осциллограф FNIRSI 1013D Plus это портативная измерительная лаборатория, предназначенная для профессионалов и энтузиастов. Его преимущество — мобильность, сочетающаяся с серьезным функционалом. Устройство подходит для оперативной диагностики схем, ремонтных работ и обучения в любых условиях, будь то мастерская, выезд на объект или домашняя лаборатория. Компактные габариты и автономность от аккумулятора делают его независимым от розетки, а интуитивный сенсорный интерфейс упрощает взаимодействие.
Преимущества модели:
- Универсальность измерений. Два канала позволяют одновременно сравнивать два сигнала, что критически важно для анализа сложных цепей.
- Высокая точность данных. Прибор обеспечивает достоверные результаты, необходимые для принятия верных решений при диагностике.
- Расширенная функция хранения. Возможность сохранять до 1000 осциллограмм и снимков экрана помогает документировать исследования и делиться ими.
- Полноценная защита. Защита от перенапряжения гарантирует сохранность прибора при работе с мощными цепями.
Благодаря встроенному аккумулятору и удобному форм-фактору, устройство готово к работе в любой момент. Частота обновления данных на экране предлагает плавное отображение даже быстротекущих процессов. Это делает его помощником для тех, кто ценит скорость и точность.
Области применения прибора:
- Ремонт электронной аппаратуры: от бытовой техники до сложных промышленных контроллеров.
- Образовательный процесс: наглядное изучение радиотехники и основ электроники.
- Любительское конструирование: отладка самодельных устройств и аудиоаппаратуры.
- Полевые работы: диагностика автомобильной электроники и систем связи вне стационарной лаборатории.
Осциллограф с защитой FNIRSI 1013D Plus — это решение для тех, кто ищет надежный, автономный и функциональный измерительный инструмент. Он сочетает мощь стационарного прибора с мобильностью планшета, открывая новые возможности для анализа и творчества. Его функция автоматической настройки позволяет быстро приступать к работе, даже без глубоких знаний в настройке осциллографов, что подходит для начинающих специалистов.
Характеристики FNIRSI 1013D Plus
- Артикул (код товара): 35695
- Модель (серия): 1013D Plus
- Производитель (бренд): FNIRSI
- Страна производства: Китай
- Гарантия, мес.: 12
- Полоса пропускания, МГц: 100
- Вид: Планшетный
- Кол-во аналоговых каналов: 2
- Частота дискретизации на канал, МВыб/с: 1000
- Время нарастания, нс: ≤3
- Глубина памяти на канал: 240 Кб
- Декодирование сигналов шин: Нет
- Разреш. дисплея, пиксель: 800x480
- Встроенные опции: Нет
- Применение: Проектирование, отладка и ремонт электронных устройств; Автомобильная диагностика; Обучение и научные исследования
- ИПД (Interfaces / Inputs and Outputs): USB; USB type C
Технические характеристики FNIRSI 1013D Plus
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Время подъема | ≤ 3 нс |
| Частота дискретизации | 1000 МВыб / с |
| Глубина памяти | 240 Кб |
| Входное сопротивление | 1 МОм |
| Чувствительность | 50 мВ - 500 В |
| Временная база | 50 с - 10 нс |
| Режим триггера | авто / одиночный / нормальный |
| Край триггера | нарастающий фронт / спадающий фронт |
| Входная связь | постоянный / переменный ток |
| Самое высокое испытательное напряжение | 1 Х: 40 В; 10 Х: 400 В |
| Курсор | положение XY / триггер Y |
| Точность напряжение | ± 2 % |
| Точность частоты | ± 0,01 % |
| Измерение параметров | 12 типов |
| Режим прокрутки | есть |
| Автоматическая настройка одной клавишей | есть |
| Хранение сигналов | 1000 изображений + 1000 осциллограмм |
| Движение формы волны | грубая регулировка / точная регулировка |
| Диспетчер форм сигналов | есть |
| Режим X-Y | есть |
| Функция съемки экрана | есть |
| Поддержка графиков Лиссажу | есть |
| Защита от перенапряжения | есть, до 400 В |
| Общие характеристики | |
| Дисплей | 7-дюймовый сенсорный ЖК-экран с разрешением 800 х 480 пикселей |
| Интерфейс | USB |
| Источник питания | литий-ионная аккумуляторная батарея 6000 мАч |
| Время автономной работы | 4 ч |
| Время зарядки | 5 ч |
| Интерфейс зарядного устройства | USB Type-C 5 В, 2 А / 3 А / 4 А |
| Габариты изделия | 184 х 124 х 50 мм |
| Габариты упаковки | 255 x 156 x 93 мм |
| Вес брутто | 1,065 кг |
| Комплектация |
осциллограф FNIRSI 1013D Plus – 1 шт тестовый зонд – 2 шт кабель USB Type-C – 1 шт зарядное устройство 5 В / 2 А – 1 шт руководство пользователя – 1 шт |
