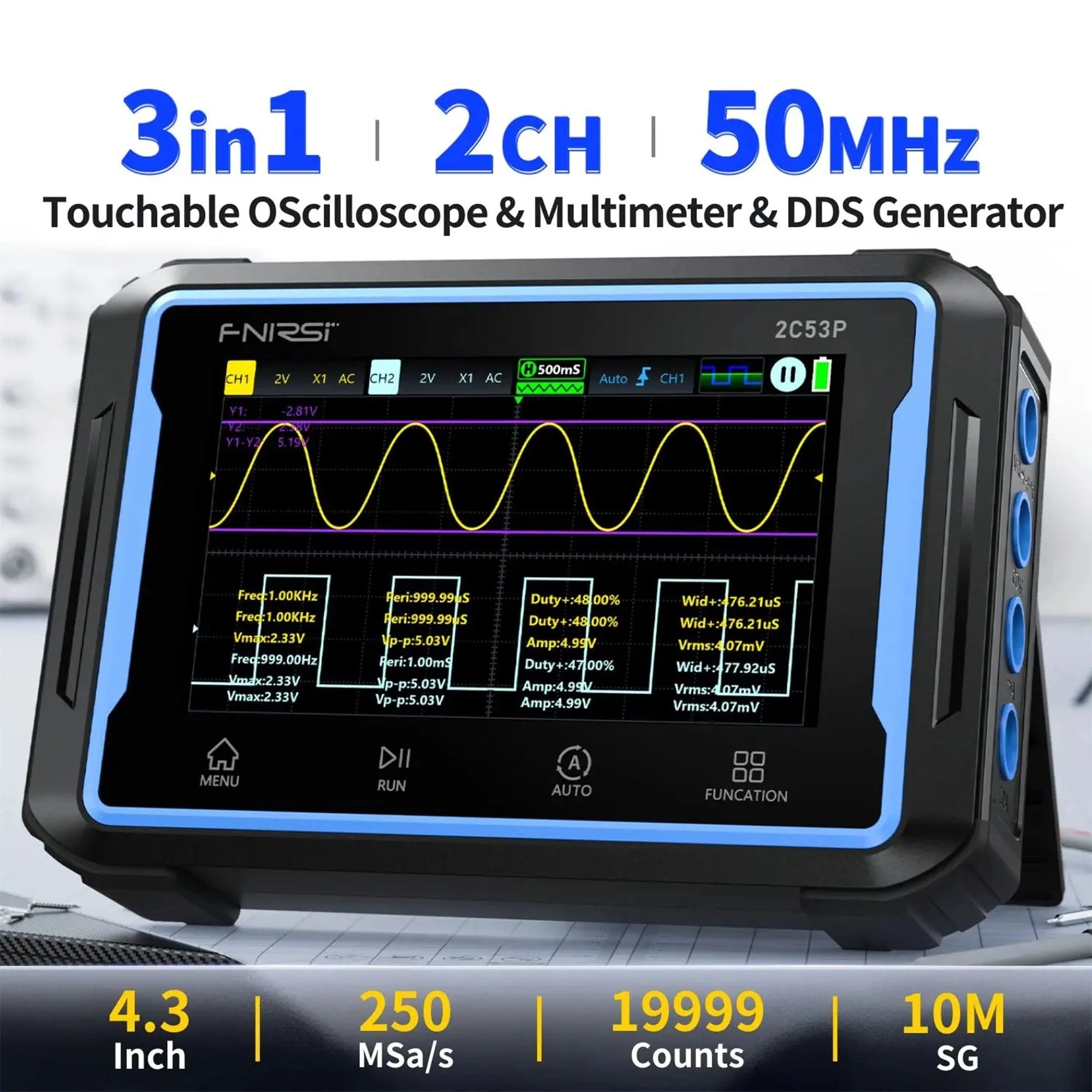

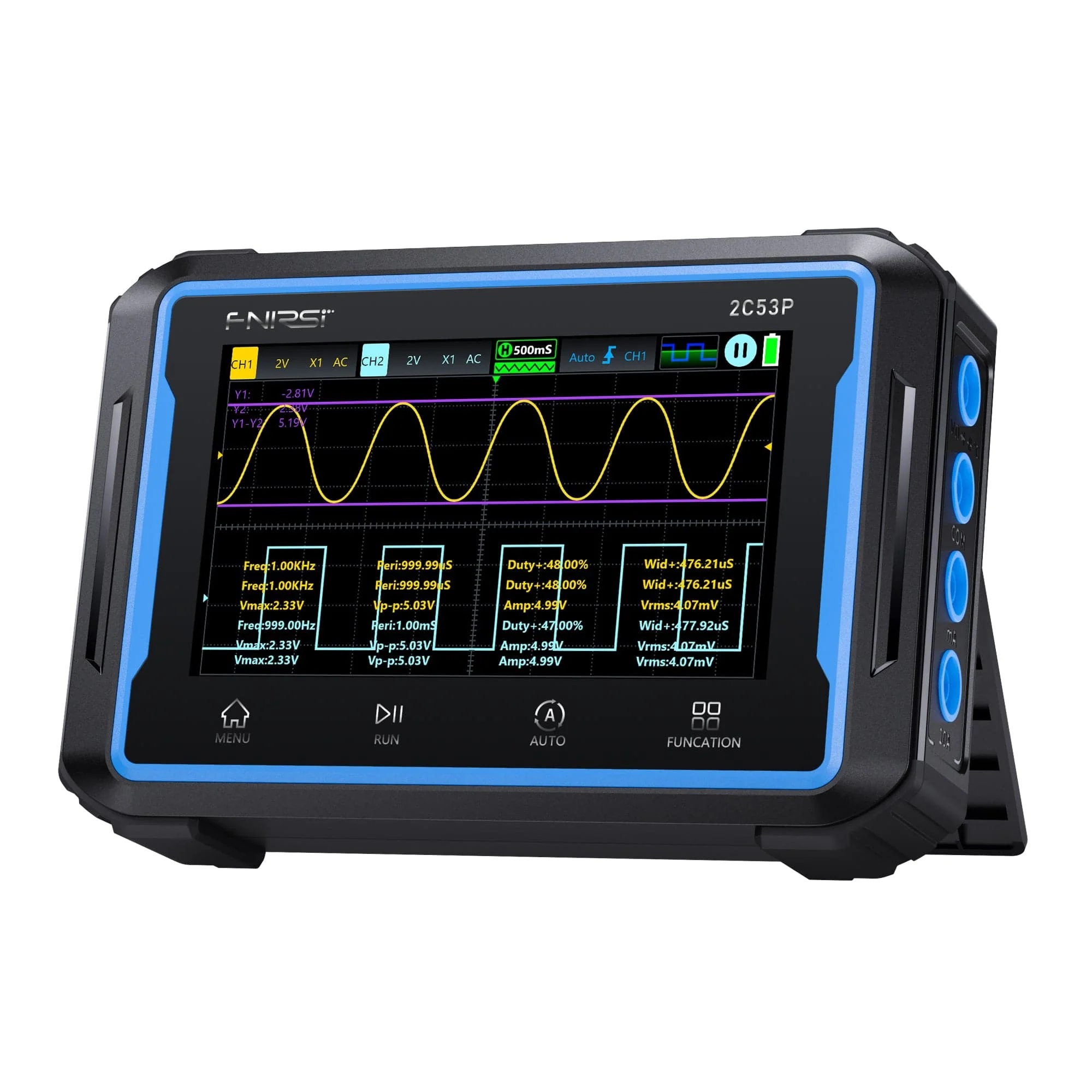

Планшетный осциллограф FNIRSI 2C53P - сочетает компактность планшета с функциональностью профессионального измерительного прибора. Модель располагает двумя цифровыми каналами.
- Количество каналов даёт возможность одновременно анализировать сигналы разных источников.
- Полоса пропускания 50 МГц помогает исследовать множество электронных схем, включая цифровые устройства средней частоты.
- Частота дискретизации 250 МВыб/с обуславливает точное воспроизведение формы сигнала с минимумом искажений. Глубина памяти 64 Кб на канал делает возможным детальный анализ продолжительных процессов.
- Сенсорный дисплей обеспечивает яркое изображение и четко отображает детали.
- Интерфейс USB Type C упрощает подключение прибора к компьютеру для передачи информации.
Области применения прибора:
- ремонт бытовой электроники;
- настройка аудиоаппаратуры;
- диагностика автомобильных систем;
- образовательные цели в технических учебных заведениях;
- разработка простых электронных устройств.
Этот осциллограф от FNIRSI предлагает три режима работы триггера. Можно выбрать наиболее подходящий для конкретного вида работ. Это делает прибор гибким инструментом для анализа сигналов в тех или иных рабочих сценариях.
Режимы триггера устройства:
- автоматический - для непрерывного мониторинга без пропусков сигнала;
- нормальный - для анализа периодических сигналов с установленными параметрами;
- одиночный - для регистрации редких событий.
Такое сочетание режимов обуславливает плавный переход от быстрой визуальной проверки к точному измерению и глубокому анализу.
Планшетный формат устройства экономит место на рабочем столе в лаборатории или мастерской. Встроенная батарея на 4000 мАч обеспечивает автономную работу.
Характеристики FNIRSI 2C53P
Общие данные
- Артикул (код товара): 24517
- Производитель (бренд): FNIRSI
- Модель (серия): 2C53P
- Страна производства: Китай
- Гарантия, мес.: 12
Основные характеристики
- Глубина памяти на канал: 64 Кб
- Кол-во цифровых каналов: 2
- Полоса пропускания, МГц: 50
- Тип: цифровой запоминающий (DSO)
- Частота дискретизации на канал, МВыб/с: 250
Встроенные функции и опции
- Возм. сохранения осциллограмм: Да
- Встроенные опции: Генератор сигналов; Мультиметр
- Декодирование сигналов шин: Нет
Вертикальная система
- Разреш. по вертикали (разрядность АЦП): 8 бит
Общие характеристики
- ИПД (Interfaces / Inputs and Outputs): USB type C
- Применение: Проектирование, отладка и ремонт электронных устройств; Обучение и научные исследования
Описание FNIRSI 2C53P
Технические характеристики FNIRSI 2C53P
| Количество цифровых каналов | 2 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 250 МВыб/с |
| Глубина памяти на канал | 64 Кб |
| Объём памяти | 13 Мб |
| Импеданс | 1 МОм |
| Базовый диапазон времени | 10 нс/дел - 10 с/дел |
| Вертикальная чувствительность | 10 мВ/дел - 10 В/дел |
| Разрешение по вертикали | 8 бит |
| Максимальное измеряемое напряжение | ±400 В |
| Проба | X1 / X10 |
| Диапазон пропускной способности | поддерживается ограничение в 20 МГц |
| Режим триггера | автоматический, нормальный, одиночный |
| Тип триггера | нарастающий, спадающий |
| Диапазон уровней триггера | 8 ячеек (положительные / отрицательные) |
| Режим отображения формы сигнала | XY / YT / Прокрутка |
| Способ подключения | AC / DC |
| Автоматические измерения | период, частота, межпиковое значение, максимальное значение, минимальное значение, среднее значение, эффективное значение, амплитуда, рабочий цикл, длительность импульса |
| Математические вычисления | 1 + 2, 1 - 2, 1 * 2, 1 / 2, -1, -2, |1|, |2|, БПФ |
| Возможность сохранения осциллограмм | есть |
| Экспорт сохраненных осциллограмм | есть |
| Мультиметр | |
| Напряжение постоянного тока (DC) | 1,9999 / 19,999 / 199,99 / 1000 В точность: ±(0,5% + 3) |
| Напряжение переменного тока (AC) | 1,9999 / 19,999 / 199,99 / 760 В точность: ±(1% + 3) |
| Постоянный ток (DC) | 19,999 / 199,99 мА / 1,9999 / 9,999 А точность: ±(1,2% + 3) |
| Постоянный ток (AC) | 19,999 / 199,99 мА / 1,9999 / 9,999 А точность: ±(1,5% + 3) |
| Сопротивление | 19,999 / 1,9999 МОм / 199,99 / 19,999 КОм точность: ±(1,5% + 3) 1,9999 КОм / 199,99 Ом точность: ±(0,5% + 3) |
| Емкость | 999,9 / 99,99 / 9,999 мкФ / 999,9 / 99,99 / 9,999 нФ точность: ±(2% + 5) 9,999 / 99,99 мФ точность: ±(5% + 20) |
| Температура | -55 - 1300°C / -67 - 2372 °F точность: ±(2,5% + 5) |
| Тест диода | есть |
| Тест на непрерывность | есть |
| Генератор сигналов | |
| Количество каналов | 1 |
| Частота | 0 - 10 МГц (синусоидальная: 10 МГц, остальные волны: 5 МГц) |
| Рабочий цикл | 0 - 100% |
| Амплитуда | 0,1 - 3 В |
| Формы волн | синусоидальная, прямоугольная, пилообразная, полуволна, полная, положительная ступенчатая, отрицательная ступенчатая, сигнал постоянного тока, экспоненциальный подъем, экспоненциальный спад, мульти-аудио и синхроимпульс |
| Общие характеристики | |
| Дисплей | 4,3 дюйма, 480 x 272 IPS, сенсорный экран |
| Интерфейс | USB Type C |
| Источник питания | 5 В / 2 А |
| Ёмкость литиевой батареи | 4000 мАч |
| Язык интерфейса | китайский, английский, французский, японский, испанский, португальский, немецкий, корейский |
| Габариты изделия | 145 x 98 x 35 мм |
| Габариты упаковки | 210 x 90 x 135 мм |
| Вес | 360 г |

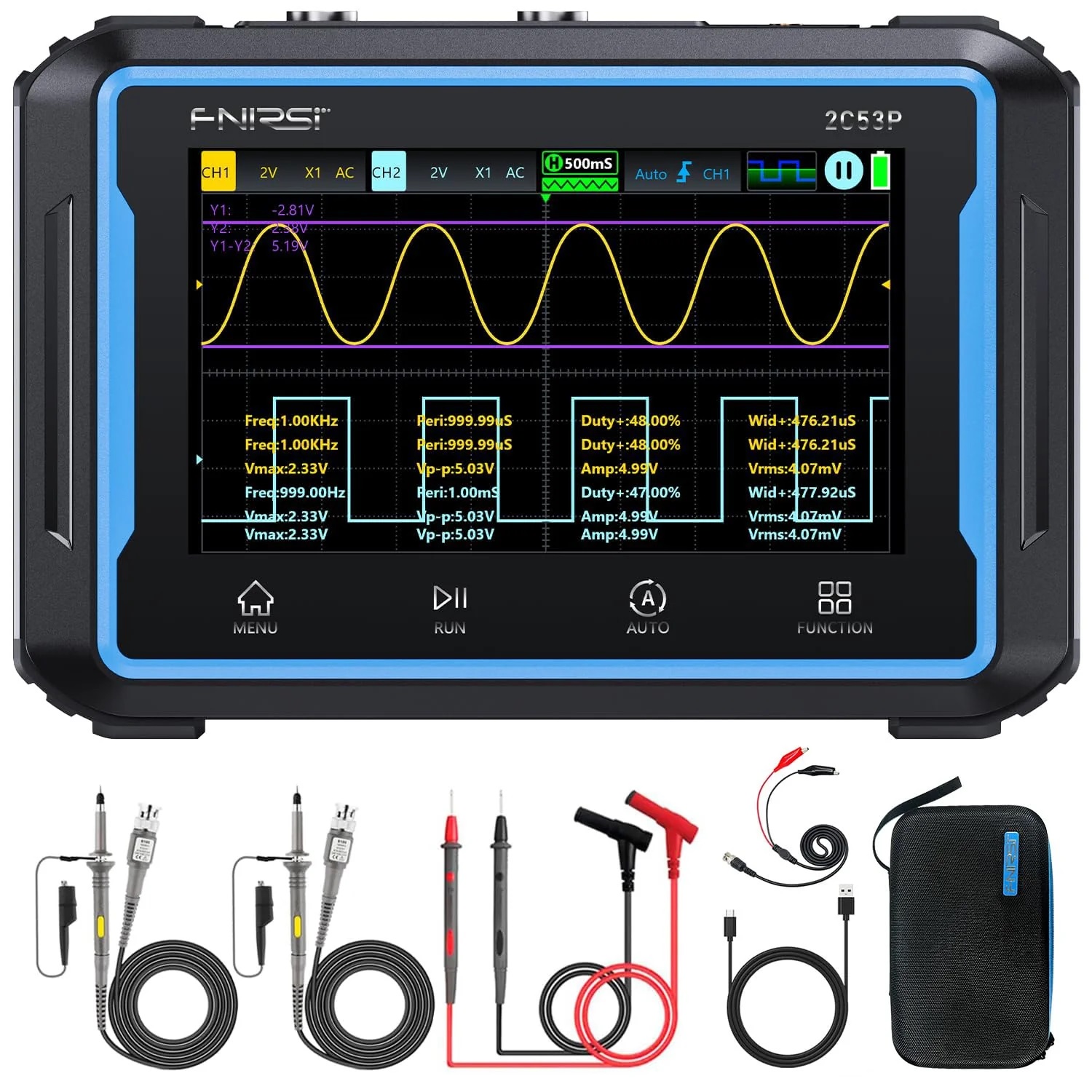

| Комплектация | осциллограф FNIRSI 2C53P - 1 шт кабель USB - USB Type C - 1 шт щуп P6100 - 2 шт щуп мультиметра - 2 шт щуп типа "крокодил" - 1 шт руководство пользователя - 1 шт |
Характеристики
Производитель
Shenzhen FNIRSI Technology Co., Ltd., Room 409, Block B, Taogindi Building, Dalang Street, Longhua District, Shenzhen, China
Бренд
FNIRSI
Вес
1 штука весит 0,36 килограмма.
Тип товара
Осциллограф
Гарантия
1 год
Тип прибора
Цифровой
Количество цифровых каналов
2
Полоса пропускания, МГц
50
Конструкция прибора
Портативный
Частота дискретизации
250 Мвыб/с
Мультиметр, доп. функция
Да
Генератор, доп. функция
Да
Страна производства
КИТАЙ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
