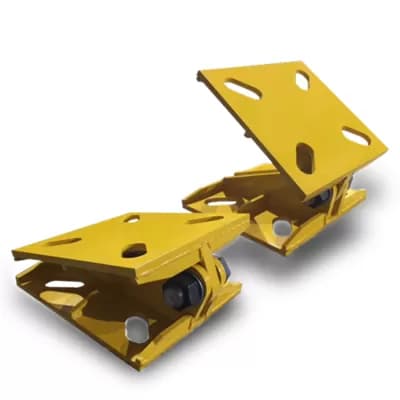

Ш-1-1 Шарнир (с комплектом крепежа) Энергомаш 15126-250100

Ш-1-1 Шарнир (с комплектом крепежа) Энергомаш 15126-250100 - предназначен для подъёма типовых и унифицированных стальных свободностоящих опор и опор на оттяжках ВЛ 35-330 кВ методом поворота.
Шарнир Ш-1-1 используется для подъёма опор с 2, 4 крепёжными отверстиями в башмаке опоры. Шарнир Ш-1-1 поставляется с комплектом крепежа.

Принцип работы:

• Шарнир Ш-1 состоит из нижней неподвижной части, которая крепится к закладным фундамента при помощи гаек и шайб, и верхней подвижной  части, которая крепится к башмаку лежащей на земле опоры при помощи болтов ,  гаек и шайб.
• При подъеме опоры с помощью грузоподъемных механизмов подвижная часть шарнира совершает поворот относительно неподвижной части вокруг оси вращения до установки опоры в вертикальное положение.
• После установки опоры шарнир демонтируется и опора окончательно фиксируется к закладным фундамента при помощи гаек и шайб.

Характеристики:

• Габаритные размеры, мм: 500х430х220
• Масса, кг: 160

Комплект поставки:

• Верхняя часть - 2 шт.
• Нижняя часть – 2 шт.
• Ось шарнира – 2 шт.
• Шайба – 4 шт.
• Гайка - 4 шт.
• ШпилькаМ42(L=160mm\M48 (L=170mm) – 8 шт.
• Спецшайба100х100х10 Ø46/100х100х10Ф51 – 16 шт.
• Гайка М42\М48 – 16 шт.
