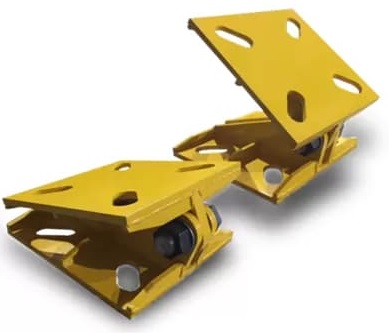

Ш-2-1 Шарнир (с комплектом крепежа) Энергомаш 15126-350200

Шарнир (с комплектом крепежа) Ш-2-1 Энергомаш 15126-350200 - предназначен для подъёма типовых и унифицированных стальных свободностоящих опор и опор на оттяжках ВЛ 110-500 кВ методом поворота.
Шарнир Ш-2-1 используется для подъёма опор с 2, 4 крепёжными отверстиями в башмаке опоры.

Принцип работы:

• Шарнир Ш-2-1 состоит из нижней неподвижной части, которая крепится к закладным анкерным болтам фундамента при помощи гаек и специальных квадратных шайб, и верхней подвижной  части, которая крепится к башмаку лежащей на земле опоры при помощи шпилек с гайкими и специальными квадратными шайбами. При подъеме опоры с помощью грузоподъемных механизмов подвижная часть шарнира совершает поворот относительно неподвижной части вокруг оси вращения до установки опоры в вертикальное положение.
• После установки опоры шарнир демонтируется и опора окончательно фиксируется к закладным анкерным болтам фундамента при помощи гаек и шайб, которыми комплектуется опора ЛЭП.

Характеристики:

• Класс напряжения, кВ: 110 - 500
• Габаритные размеры, мм: 500х500х260
• Масса, кг: 260

Комплект поставки:

• Верхняя часть - 2шт.
• Нижняя часть – 2 шт.
• Ось шарнира – 2 шт.
• Шайба – 4 шт.
• Гайка - 4 шт.
• ШпилькаМ42(L=160mm\M48 (L=170mm) – 8 шт.
• Спецшайба100х100х10 Ø46/100х100х10Ф51 – 16 шт.
• Гайка М42\М48 – 16 шт
