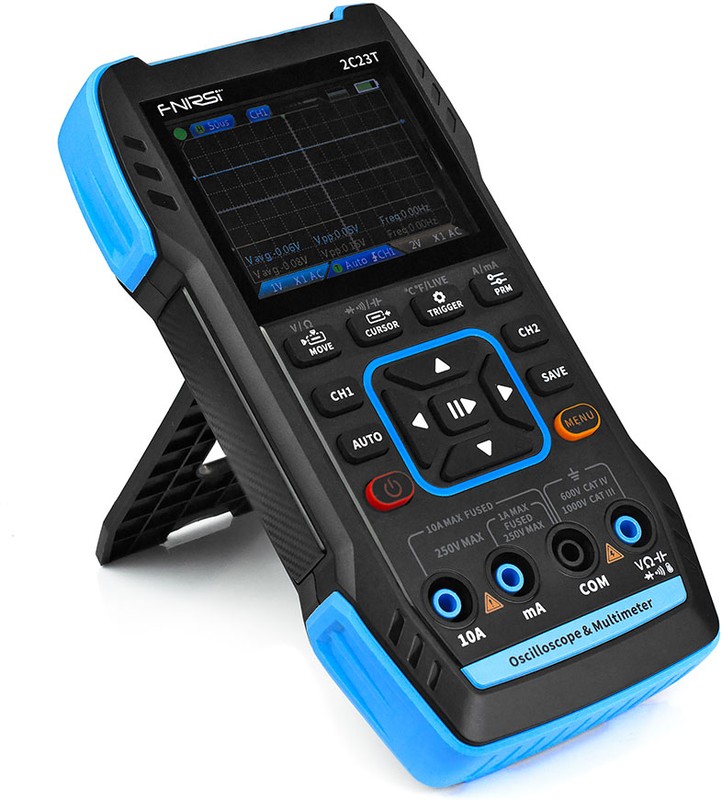

Универсальный осциллограф FNIRSI 2C23T с двумя щупами это мощное решение в кармане. Его преимущество – мобильность, подкрепленная встроенным аккумулятором, делая его независимым от розетки. Этот осциллограф можно легко зарядить от портативного ЗУ или ноутбука через Type-C, что критически важно для работы в полевых условиях, на выезде или при обучении.
Главные преимущества 2C23T:
- Два независимых канала: Одновременно наблюдайте и сравнивайте сигналы с разных точек схемы – недоступно одноканальным моделям. В комплекте – два качественных щупа.
- Универсальность «3-в-1»: В одном корпусе интегрирован функциональный мультиметр (напряжение, ток, сопротивление, емкость, температура) и генератор сигналов (синус, меандр, треугольник и другие формы), экономя место в вашем наборе инструментов.
- Наглядность и удобство: Яркий цветной экран предлагает четкое отображение даже сложных сигналов. Функция автоустановки (Auto) мгновенно настраивает прибор для первичного анализа.
- Простота использования: Интуитивное управление и компактные габариты делают его идеальным как для опытных инженеров, так и для студентов или радиолюбителей.
Возможность анализировать сигналы с достаточной для многих задач полосой пропускания, наличие двух полноценных каналов и продолжительное время автономной работы делают FNIRSI 2C23T незаменимым в ситуациях, где важен оперативный контроль. Он отлично подходит для ремонта бытовой техники, настройки аудиоаппаратуры, проверки датчиков в автомобиле, обучения основам электроники или мониторинга простых цифровых шин.
Почему выбирают именно эту модель?
Осциллограф с USB питанием FNIRSI 2C23T сочетает необходимый профессиональных задач функционал с портативностью. Его питание от аккумулятора и поддержка зарядки по USB – это свобода действий. Возможность сохранения осциллограмм и сигналов позволяет документировать измерения для отчетов или последующего анализа на ПК. Этот портативный осциллограф – ваш верный помощник в полевых условиях, учебной аудитории или домашней лаборатории, предлагая отличное соотношение возможностей и мобильности.
Характеристики FNIRSI 2C23T
- Артикул (код товара): 20780
- Модель (серия): 2C23T
- Производитель (бренд): FNIRSI
- Страна производства: Китай
- Гарантия, мес.: 12
- Тип: цифровой запоминающий (DSO)
- Полоса пропускания, МГц: 10
- Вид: Ручной
- Кол-во аналоговых каналов: 2
- Кол-во цифровых каналов: нет
- Частота дискретизации на канал, МВыб/с: 50
- Время нарастания, нс: ≤3
- Глубина памяти на канал: 32 Кб
- Разреш. по вертикали (разрядность АЦП): 8 бит
- Декодирование сигналов шин: Нет
- Разреш. дисплея, пиксель: 320x240
- Встроенные опции: Генератор сигналов; Мультиметр
- Применение: Проектирование, отладка и ремонт электронных устройств; Обучение и научные исследования
- Возм. сохранения осциллограмм: Да
- ИПД (Interfaces / Inputs and Outputs): USB type C
Описание FNIRSI 2C23T
Технические характеристики FNIRSI 2C23T
| Количество каналов | 2 |
| Аналоговая полоса пропускания | 10 МГц (двухканальный режим 2 х 10 МГц) |
| Частота дискретизации | 50 МВыб/с |
| Глубина памяти | 32 Кб |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм |
| Максимальное измеряемое напряжение | 400 В |
| Горизонтальная система | |
| Коэффициент развёртки | 50 нс - 10 с |
| Вертикальная система | |
| Вертикальная развёртка | 20 мВ/дел - 10 В/дел |
| Время нарастания | 3 нс |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Система измерения | |
| Курсорные измерения | XY, триггер Y |
| Характеристики генератора сигналов | |
| Количество каналов | 1 |
| Выходная частота | 1 - 2 МГц |
| Выходное напряжение | 0,1 - 3,3 В |
| Виды генерируемых сигналов | синусоидальный, прямоугольный, треугольный, полный, полуволна, шумовой, постоянный ток |
| Характеристики мультиметра | |
| Количество каналов | 2 |
| Постоянное напряжение DC | диапазон: 9,999/ 99,99/ 999,9 В точность: ± (0,5% + 3) |
| Переменное напряжение AC | диапазон: 9,999/ 99,99/ 750,0 В точность: ± (1% + 3) |
| Постоянный ток DC | диапазон: 9999 мкА/ 99,99 мА / 999,9 мА/ 9,999 А точность: ± (1,2% + 3) |
| Переменный ток AC | диапазон: 9999 мкА/ 99,99 мА / 999,9 мА/ 9,999 А точность: ± (1,5% + 3) |
| Сопротивление | диапазон: 9,999 МОм/ 999,9 КОм/ 99,99 КОм/ 9,999 КОм/ 999,9 Ом точность: ± (0,5% + 3)/ ± (1,5% + 3) |
| Ёмкость | диапазон: 999,9 мкФ / 99,99 мкФ/ 9,999 мкФ/ 999,9 нФ/ 99,99 нФ/ 9,999 нФ/ 9,999 мФ/ 99,99 мФ точность: ± (2,0% + 5)/ ± (5,0% + 20) |
| Температура измерения | диапазон: - 55 - 1300 °C / -67 - 237 °F точность: ± (2,5% + 5) |
| Диодные измерения | есть |
| Проверка на непрерывность | есть |
| Обнаружение линии | есть |
| Общие характеристики | |
| Аппаратная архитектура | FPGA + ADC + MCU |
| Язык | английский |
| Дисплей | цветной HD-дисплей, 2,8 дюймов, 320 x 240 точек |
| Питание | встроенная литиевая батарея 3000 мАч, 6 часов непрерывной работы |
| Время работы | 6 ч |
| Интерфейс | USB TYPE-C (5 В / 1 А) |
| Хранение формы волны | 1000 изображений + 1000 сигналов |
| Экспорт осциллограммы | есть |
| Функция автоматической регулировки | есть |
| Габариты | 167 х 89 х 35 мм |
| Габариты упаковки | 130 x 260 x 85 мм |
| Вес нетто | 300 г |
| Вес брутто | 740 г |
| Комплектация |
осциллограф FNIRSI 2C23T - 1 шт щуп для осциллографа - 2 шт USB TYPE-C кабель - 1 шт щупы для мультиметра - 1 шт щуп для генератора сигналов - 1 шт инструкция по эксплуатации - 1 шт |
