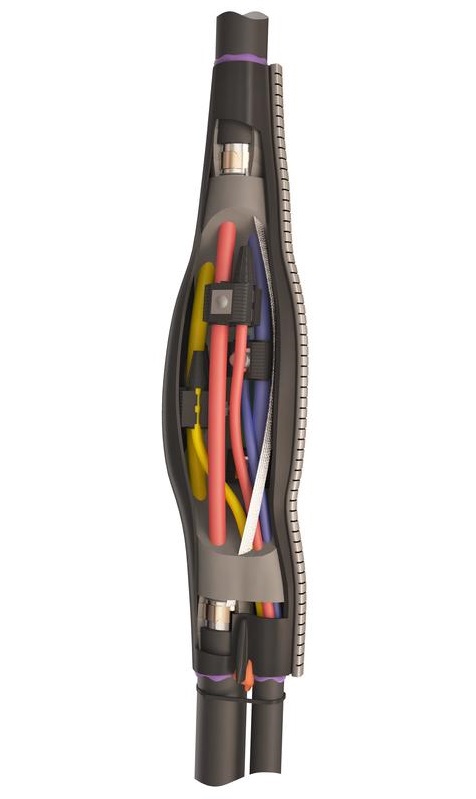

Муфта кабельная ответвительная 5ПТО-1-35/95-4/35 (КВТ) арт. 101914 - предназначена для ответвления 5-и жильных кабелей, с пластмассовой изоляцией (ПВХ/СПЭ), с броней и без брони на напряжение до 1 кВ.
- Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
- Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа
- Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием - термоиндикаторной краской на внешней поверхности
- Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный
- Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа
- Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем
- Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки
- Инструмент для монтажа: пропановая горелка ПГ (КВТ)
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
- Выпускается по ТУ 3599-006-97284872-2006
- Соответствует требованиям ГОСТ 34839-2022
Технические характеристики:
- Тип муфты: Ответвительная
- Технология монтажа: термоусаживаемая
- Рабочее напряжение, до (кВ): 1
- Сечение жил, мм²: 4/ 6/ 10/ 16/ 25/ 35/ 50/ 70/ 95
- Количество жил в кабеле: 5
- Изоляция кабеля: Пластмассовая / Сшитый полиэтилен
- Тип установки: В кабельных каналах и грунте
- Тип кабеля: без брони / с броней
- Комплектация: без болтовых соединителей
- Температура эксплуатации, ˚С: -50...+50
- Марки монтируемых кабелей: (А)ВБбШв/ (А)ПвБбШв/ (А)ПвБбШп/ (А)ВБВ/ (А)ВВБ/ (А)ВВБГ/ (А)ПвКШв/ (А)ПвКШп/ (А)ВВГ/ (А)ПвВГ/ NYM/ NYY
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 3,12 килограмма.
Тип товара
Кабельные муфты до 1 кВ
Подгруппа товара
Муфта кабельная ответвительная 5ПТО-1 КВТ
Гарантия
5 лет
Номинальное напряжение, кВ
1
Серия
5ПТО-1
Товарная позиция
5ПТО-1-35/95-4/35
Тип кабеля
без брони / с броней
Тип изоляции кабеля
пластмассовая / сшитый полиэтилен
Min сечение жил, кв.мм
4
Max сечение жил, кв.мм
95
Количество жил
5
Тип установки
в кабельных каналах и грунте
Комплектация муфты
без болтовых соединителей
Тип муфты
ответвительная
Страна производства
РОССИЯ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
