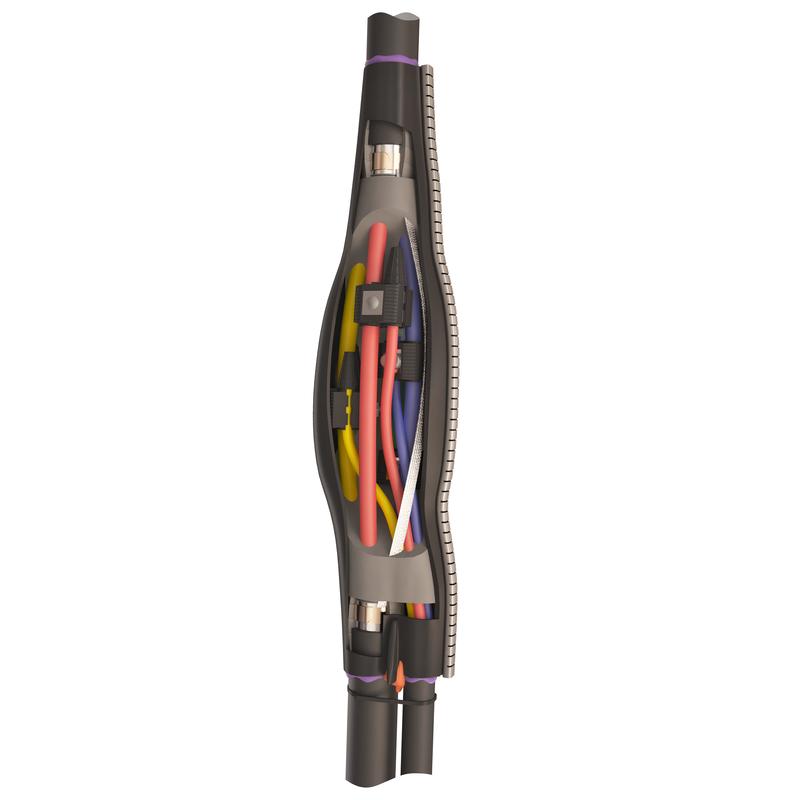

66587 Кабельная муфта 5ПТО-1-16/50-1,5/6 (КВТ)

Кабельная муфта 5ПТО-1-16/50-1,5/6 (КВТ) арт. 66587 - предназначена для ответвления 5-и жильных кабелей с пластмассовой изоляцией (ПВХ/СПЭ), с броней и без брони, на напряжение до 1 кВ.

• Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
• Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа
• Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием - термоиндикаторной краской на внешней поверхности
• Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный
• Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа
• Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем
• Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки
• Инструмент для монтажа: пропановая горелка ПГ (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Выпускается по ТУ 3599-006-97284872-2006
Соответствует требованиям ГОСТ 34839-2022

Технические характеристики:

• Тип муфты: Ответвительная
• Технология монтажа: Термоусаживаемая
• Рабочее напряжение, до (кВ): 1
• Сечение жил, мм²: 1.5/ 2.5/ 4/ 6/ 16/ 25/ 35/ 50
• Количество жил в кабеле: 5
• Изоляция кабеля: Пластмассовая/ Сшитый полиэтилен
• Тип кабеля: без брони / с броней
• Тип установки: В кабельных каналах и грунте
• Комплектация: без болтовых соединителей
• Температура эксплуатации, С: -50...+50
• Марки монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
