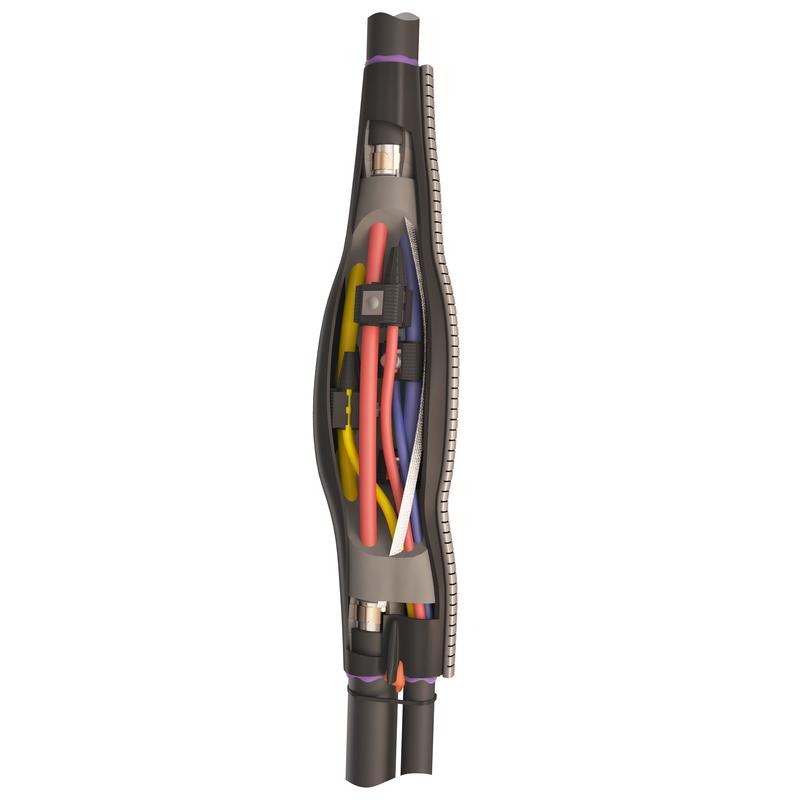

- Предназначены для ответвления 5-и жильных кабелей:
- с пластмассовой изоляцией (ПВХ/СПЭ)
- с броней и без брони
- на напряжение до 1 кВ
- Соответствует требованиям ГОСТ 13781.0-86
- Типы монтируемых кабелей:
(А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY - Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
- Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа
- Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием - термоиндикаторной краской на внешней поверхности
- Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный
- Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа
- Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем
- Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки
- Инструмент для монтажа: пропановая горелка ПГ (КВТ)
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
- Выпускается по ТУ 3599-006-97284872-2006
Характеристики
Номинальное напряжение, кВ
1
Серия
5ПТО-1
Товарная позиция
5ПТО-1-95/150-35/95
Тип кабеля
без брони / с броней
Тип изоляции кабеля
пластмассовая / сшитый полиэтилен
Min сечение жил, кв.мм
35
Max сечение жил, кв.мм
150
Количество жил
5
Тип установки
в кабельных каналах и грунте
Комплектация муфты
без болтовых соединителей
Тип муфты
ответвительная
Тип товара
Кабельные муфты до 1 кВ
Подгруппа товара
Муфта кабельная ответвительная 5ПТО-1 КВТ
Вес
1 штука весит 4,667 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
РОССИЯ
Гарантийный срок
5 лет
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
