56745 Разъем плоский РПИ-М(н) 6.0-(6.3) (КВТ)

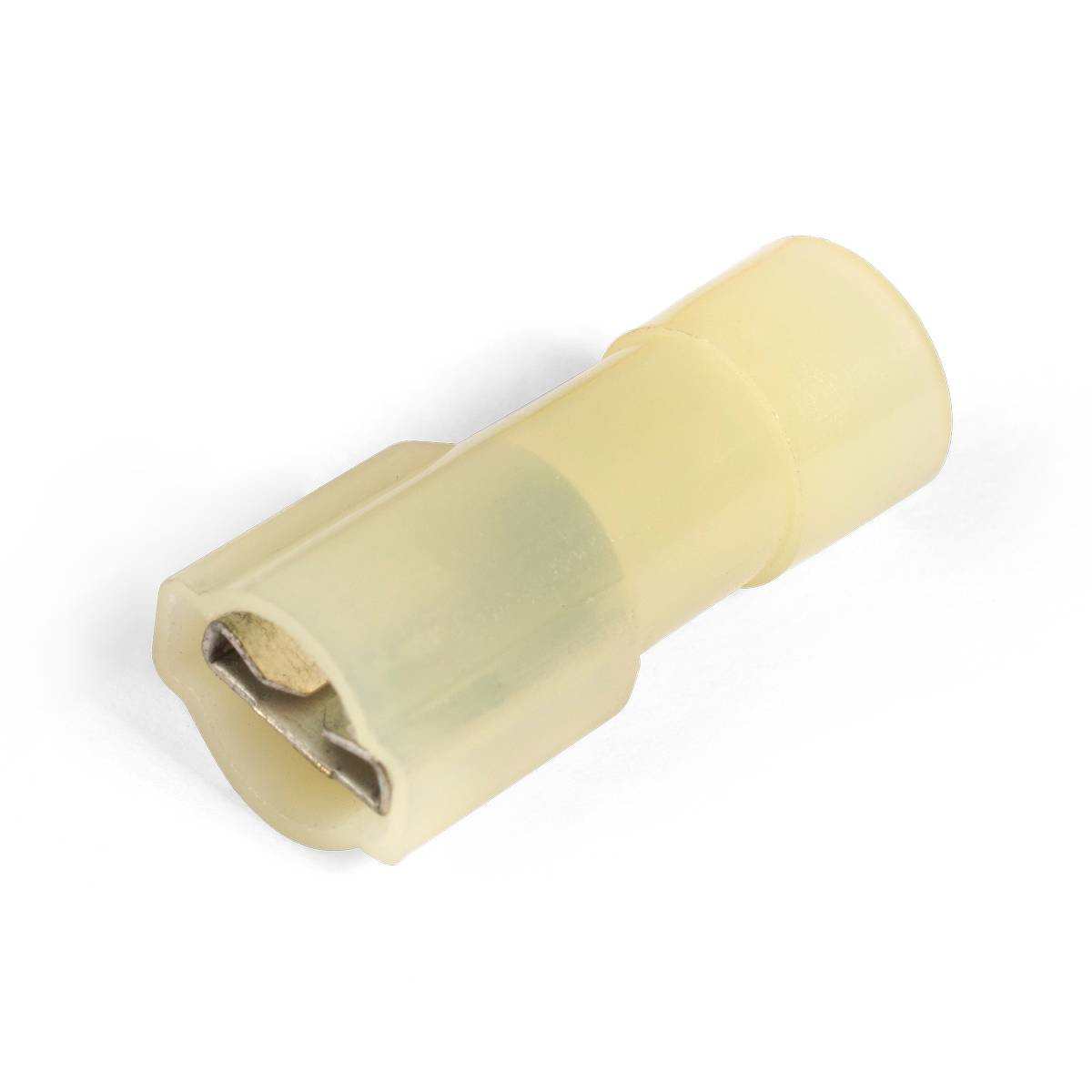

Разъемы плоские полностью изолированные «мама» в нейлоновом корпусе РПИ-М(н) 6.0-(6.3), желтый, КВТ 56745 — предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов.
Комплементарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств. При парном соединении разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа.

Характеристики разъемов КВТ 56745:

• Материал разъема: латунь марки Л63
• Покрытие разъема: электролитическое лужение
• Материал изоляции: самозатухающий нейлон. Не содержит галогенов
• Термостойкость изоляции: +105 °C
• Максимальное напряжение: 400 В
• Цвет корпуса: желтый
• Сечение: 4.0—6.0 мм²
• Ток: 24 А
• Размер контакта: 6.3х0.8 мм
• Ширина (В): 6.6 мм
• Общая длина: 23.4 мм
• Внутренний диаметр (d1): 3.4 мм
• Толщина (S): 0.4 мм
• Исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
• Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
• Каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
• Опрессовка проводника поверх изолирующей манжеты
• Инструмент для монтажа: CTО/CTB-01; CTK-01; набор СТВ (КВТ)
