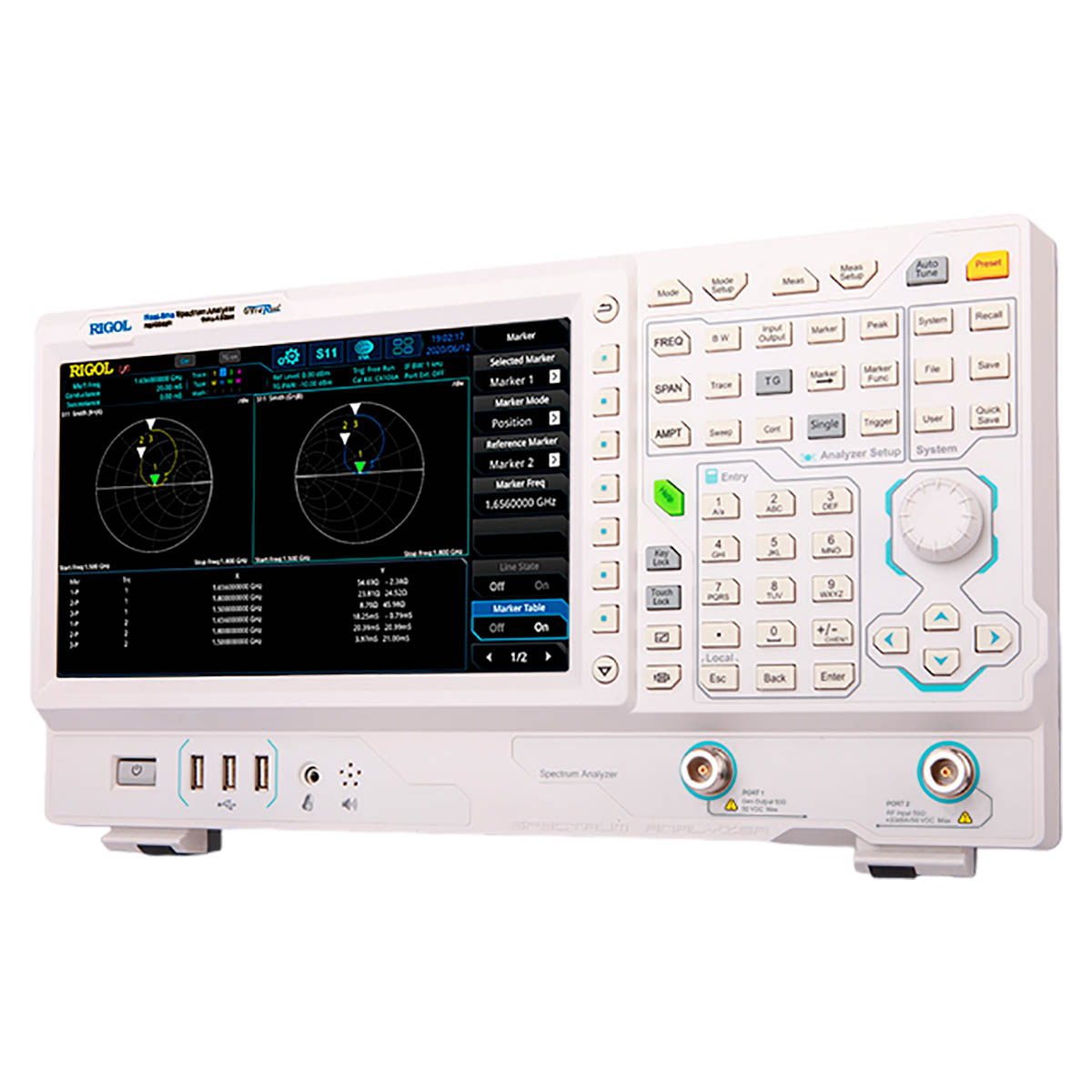

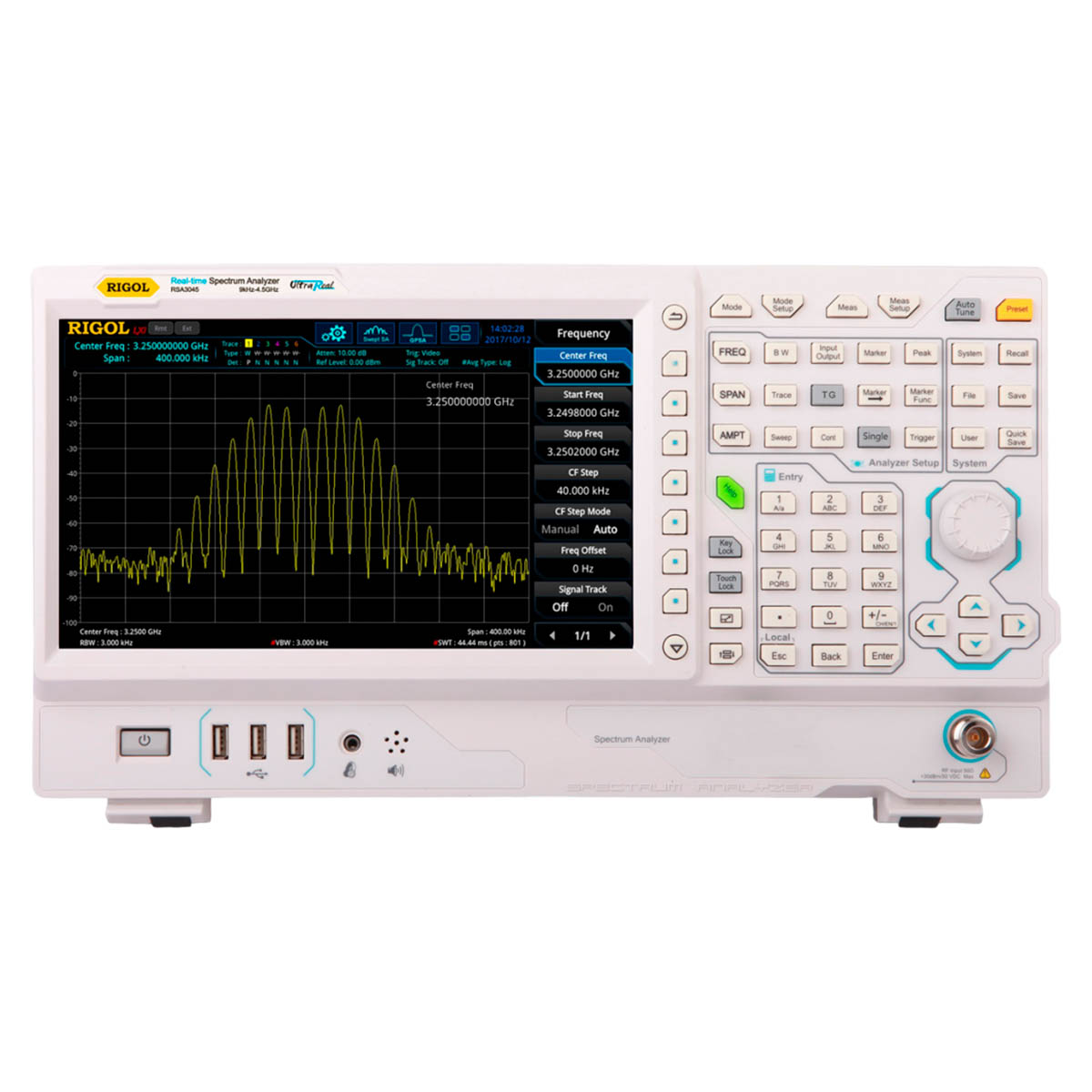

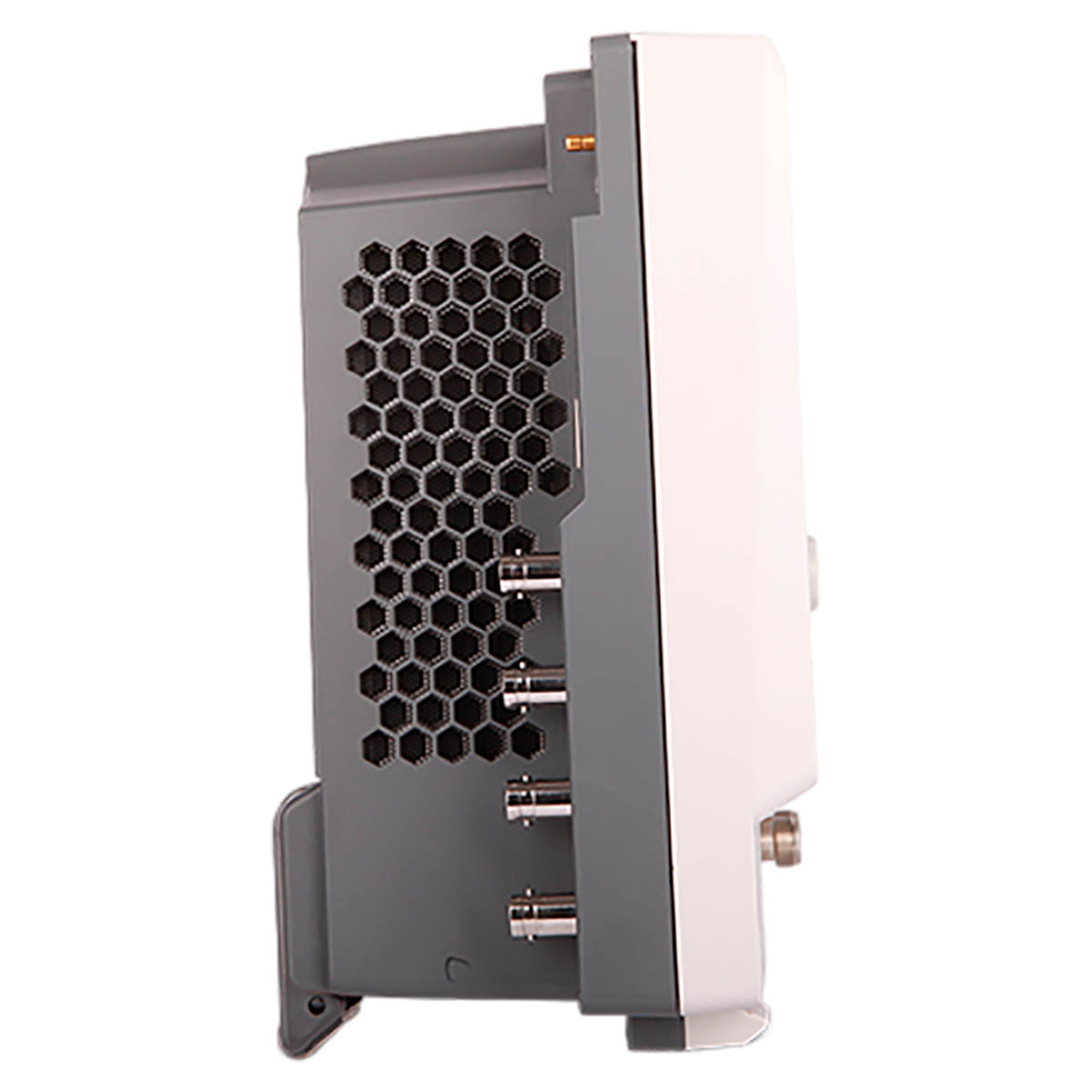

Анализатор спектра реального времени RIGOL RSA3030 предназначен для исследования сложных сигналов в частотном диапазоне до 3 ГГц. В базовой комплектации прибор использует полосу анализа шириной 10 МГц и подходит для разработки и отладки цифровой приёмопередающей аппаратуры, устройств беспроводной передачи данных и другого телекоммуникационного оборудования.
- Прибор построен на основе патентованной технологии Ultra Real от Rigol Technologies.
- Поддерживается высокоскоростное непрерывное получение и исследование данных.
- Доступны различные способы отображения спектральной информации.
- Модель может работать в свипирующем режиме GPSA.
- В режиме GPSA используются стандартные функции анализаторов семейства DSA.
Функциональные особенности
- Исследование частотных параметров объектов контроля в режиме реального времени.
- Поддержка шести оконных функций: Blackman-Harris, Rectangular, Gaussian, Kaiser, Hanning и Flattop.
- В режиме RTSA доступны четыре типа детектора.
- В режиме GPSA доступны шесть типов детектора.
- Синхронизация по частотной маске упрощает обнаружение кратковременных событий.
- Поддерживается создание собственных частотно-амплитудных шаблонов.
Преимущества RIGOL RSA3030
- Расширяемость: с помощью опций можно улучшить минимальную длительность гарантированного захвата, ширину полосы RBW и максимальную ширину полосы анализа в реальном времени до уровня старшей серии RSA5000.
- Повышение чувствительности: прибор можно дополнительно оснастить предварительным усилителем.
- Испытания на ЭМС: доступны квазипиковый детектор и набор измерительных фильтров.
- Дополнительные измерения: поддерживается активация режимов контроля ещё 11 параметров.
- Различные варианты визуализации: доступны обычный спектр, спектральная плотность, спектрограмма и временное распределение мощности.
- Комбинированное отображение: на экран можно одновременно выводить два или три вида представления данных.
- До шести трасс: в режиме GPSA можно отслеживать до шести кривых с отображением текущих параметров каждой трассы.
- Гибкое управление: настройка выполняется с помощью кнопочного интерфейса, сенсорного multi-touch экрана диагональю 10,1 дюйма, внешней клавиатуры или компьютерной мыши.
- Дистанционная работа: управление с компьютера и передача данных выполняются через USB или LAN.
| RIGOL RSA3030 | |
|---|---|
| Рабочий диапазон частот | От 9 кГц до 3,0 ГГц |
| Параметры встроенного источника опорной частоты | |
| Опорная частота | 10 МГц |
| Точность при калибровке | <1 ppm <0,1 ppm с опцией OCXO-C08 |
| Температурная стабильность в диапазоне от 0 до 50°C с опорным уровнем 25°C | <0,5 ppm <0,005 ppm с опцией OCXO-C08 |
| Старение | <1 ppm/год <0,03 ppm/год с опцией OCXO-C08 |
| Режим анализатора спектра общего назначения (GPSA) | |
| Точность определения частоты | |
| Разрешение | Span / (количество точек развёртки − 1) |
| Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
| Счётчик частоты | |
| Разрешение | 1 Гц |
| Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счётчика) |
| Полоса обзора (Span) | |
| Диапазон | 0 Гц, от 100 Гц до максимальной частоты 0 Гц, от 10 Гц до максимальной частоты с опцией RSA3000-BW1 |
| Разрешение | 2 Гц |
| Погрешность | ± span / (количество точек развёртки − 1) |
| Фазовый шум при центральной частоте 500 МГц и температуре от 20 до 30°C | |
| Отстройка 1 кГц | – |
| Отстройка 10 кГц | – |
| Отстройка 100 кГц | – |
| Отстройка 1 МГц | – |
| Полоса пропускания (RBW) | |
| Разрешение ПЧ RBW (-3 дБ) | От 10 Гц до 3 МГц, с шагом 1-3-10 От 1 Гц до 10 МГц, с шагом 1-3-10 с опцией RSA3000-BW1 |
| Точность RBW | <5% |
| Избирательность (60 дБ:3 дБ) | <5:1 |
| Разрешение VBW (-3 дБ) | От 1 Гц до 10 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц с опцией RSA3000-EMC |
| Параметры измерения амплитуды | |
| Измерение уровня при центральной частоте ≥10 МГц | От среднего уровня собственных шумов (DANL) до +30 дБм |
| Максимальный входной уровень | |
| Постоянное напряжение | 50 В |
| Непрерывный РЧ-сигнал | +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выключен -10 дБм, аттенюатор 20 дБ, предусилитель включён |
| Перегрузка | +33 дБм (2 Вт) |
| Средний уровень собственных шумов без предусилителя | |
| 9 кГц–100 кГц | – |
| 100 кГц–20 МГц | – |
| 20 МГц–2,7 ГГц | – |
| Средний уровень собственных шумов с предусилителем RSA3000-PA | |
| 100 кГц–20 МГц | – |
| 20 МГц–2,7 ГГц | – |
| Параметры отображаемого уровня | |
| Логарифмическая шкала | От 1 до 200 дБ |
| Линейная шкала | От 0 до опорного уровня |
| Количество точек | 801 |
| Количество графиков | 6 |
| Тип детектора | Обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией RSA3000-EMC |
| Операции над графиками | Непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Линейность частотной характеристики без предусилителя, аттенюатор 10 дБ | |
| 100 кГц–3,0 ГГц | <0,7 дБ; <0,5 дБ (тип.) |
| Линейность частотной характеристики с предусилителем, аттенюатор 0 дБ | |
| 100 кГц–3,0 ГГц | <1,0 дБ; <0,5 дБ (тип.) |
| Параметры встроенного аттенюатора | |
| Диапазон ослабления | От 0 до 50 дБ, с шагом 1 дБ |
| Погрешность переключения | <0,3 дБ |
| Точность определения амплитуды | <0,3 дБ |
| Установка опорного уровня | |
| Логарифмическая шкала | От -170 до +30 дБм, с шагом 0,01 дБ |
| Линейная шкала | От 707 пВ до 7,07 В; разрешение 0,11% (0,01 дБ) |
| Погрешность переключения RBW от 1 Гц до 1 МГц | <0,1 дБ |
| Погрешность переключения RBW для 3 и 10 МГц | <0,3 дБ |
| Параметры предусилителя RSA3000-PA | |
| Частотный диапазон | От 100 кГц до 3,0 ГГц |
| Коэффициент усиления | 20 дБ |
| Погрешность измерения уровня | <1,0 дБ (ном.) |
| КСВН по входу при аттенюаторе ≥10 дБ и выключенном предусилителе | |
| От 300 кГц до 3,0 ГГц | <1,6 дБ |
| Искажения | |
| Гармонические искажения второго порядка (SHI) | +45 дБм |
| Интермодуляционные искажения третьего порядка | +11 дБм, тип. +15 дБм |
| Точка компрессии 1 дБ | 0 дБм |
| Развёртка (Sweep) | |
| Время развёртки | Нулевой обзор: от 1 мкс до 6000 с Полоса обзора ≥10 Гц: от 1 мс до 4000 с |
| Погрешность времени развёртки | Нулевой обзор при sweep >1 мс: 5% Полоса обзора ≥10 Гц при RBW ≥1 кГц: 5% |
| Тип запуска | Непрерывный, одиночный |
| Триггер | |
| Источник | Свободный, внешний 1, внешний 2, видео |
| Задержка | Нулевой обзор: от 0 до 500 мс Полоса обзора ≥10 Гц: от 0 до 500 мс |
| Режим анализатора спектра реального времени (RTSA) | |
| Полоса анализа в реальном времени | 10 МГц 25 МГц с опцией RSA3000-B25 40 МГц с опцией RSA3000-B40 |
| Минимальная длительность гарантированного захвата сигналов 100% POI | 9,3 мкс при максимальной полосе обзора и окне Кайзера 7,82 мкс с опцией RSA3000-B25 7,45 мкс с опцией RSA3000-B40 |
| Тип детектора | Выборка, положительный пиковый, отрицательный пиковый, средний |
| Количество графиков (трасс) | 6 |
| Тип окна | Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса |
| RBW для окна Хеннинга | |
| Span 40 МГц | От 100 кГц до 3,21 МГц |
| Span 25 МГц | От 62,8 кГц до 2,01 МГц |
| Span 10 МГц | От 25,1 кГц до 804 кГц |
| Span 1 МГц | От 2,51 кГц до 80,4 кГц |
| Span 100 кГц | От 251 Гц до 8,04 кГц |
| Максимальная частота дискретизации | 51,2 Мвыб/с |
| Скорость БПФ | 146,484 БПФ/с |
| Количество маркеров | 8 |
| Разрешение по амплитуде | 0,01 дБ |
| Количество точек по частоте | 801 |
| Время захвата при максимальной дискретизации | >156,5 мкс |
| Амплитудные измерения | |
| Неравномерность АЧХ | ±0,5 дБ |
| Динамический диапазон без паразитных составляющих (SFDR) | – |
| Измерение спектральной плоскости | |
| Диапазон плотности | От 0 до 100%, с шагом 0,1% |
| Минимальная полоса обзора | 5 кГц |
| Персистенция | От 32 мс до 10 с |
| Измерение спектрограмм | |
| Глубина памяти | 8192 точки |
| Динамический диапазон Bitmap | 200 дБ |
| Измерение распределения мощности по времени (PVT) | |
| Минимальное время захвата | 187,9 мкс |
| Максимальное время захвата | 40 с |
| Источник запуска | Внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT |
| Запуск по частотной маске FMT | |
| Диаграмма запуска | Спектральная плотность, спектрограмма, обычная, PVT |
| Разрешение запуска | 0,5 дБ |
| Критерии запуска | Вход, выход, внутренний, внешний, вход-выход, выход-вход |

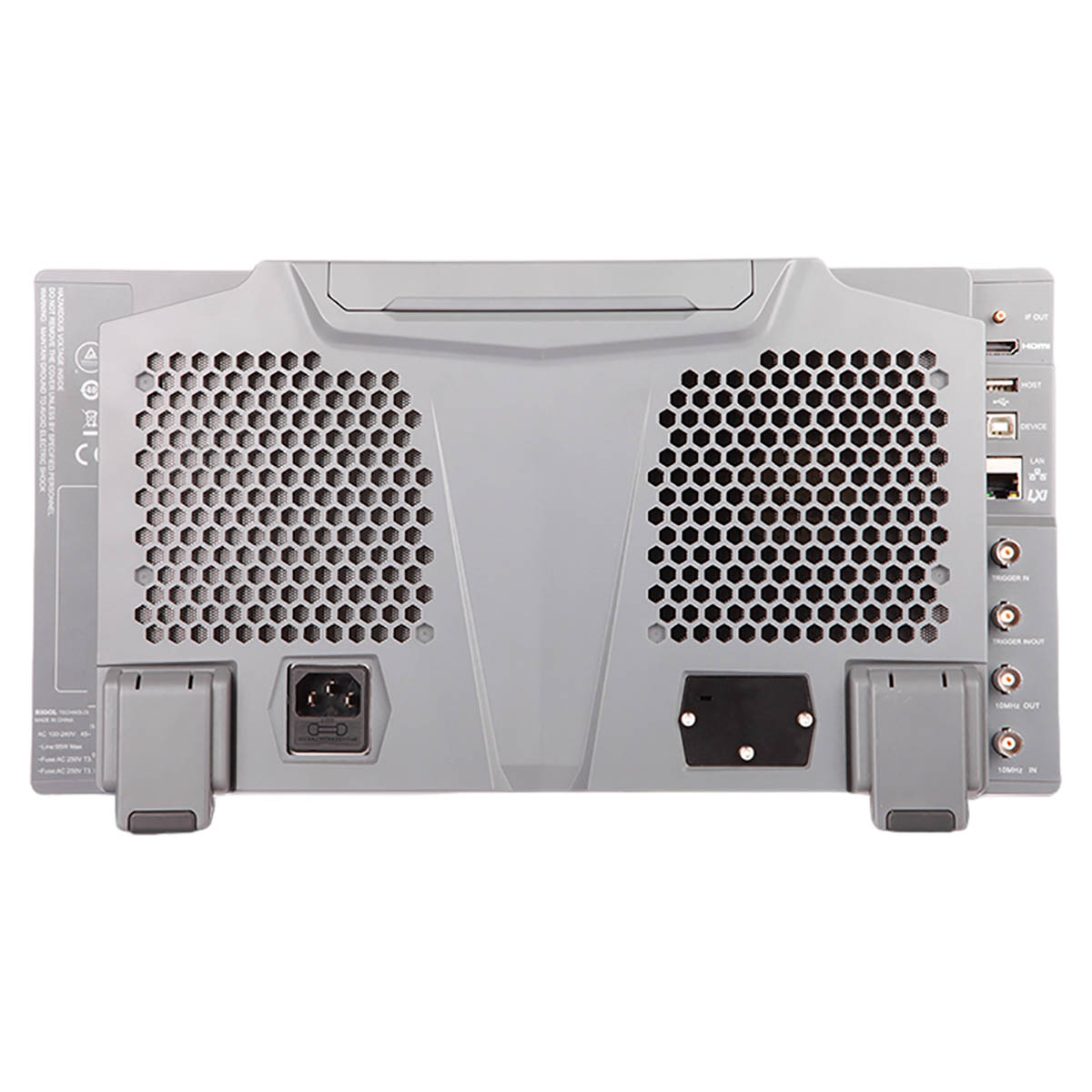

| Входы и выходы | |
| ВЧ-вход | Разъём N-типа (female), импеданс 50 Ом |
| Вход/выход внутреннего источника опорного сигнала | Частота 10 МГц, выходной уровень от +3 до +10 дБм, +7 дБм (тип.), разъём BNC-типа (female), импеданс 50 Ом |
| Вход/выход внешнего источника опорного сигнала | Частота 10 МГц, выходной уровень от +3 до +10 дБм, +7 дБм (тип.), разъём BNC-типа (female), импеданс 50 Ом |
| Вход внешнего запуска 1 | Разъём BNC-типа (female), импеданс ≥1 кОм, уровень запуска 5 В TTL |
| Вход внешнего запуска 2 / выход синхронизации | Разъём BNC-типа (female) Импеданс ≥1 кОм для входа внешнего запуска 2 Импеданс 50 Ом для выхода синхронизации Уровень запуска 5 В TTL |
| Выход ПЧ | Частота 430 МГц ±20 МГц, разъём SMB (male), импеданс 50 Ом |
| Общие данные | |
| Дисплей | Сенсорный экран 10,1 дюйма, 1024 × 600 пикселей |
| Память | Внутренняя: 512 МБ Внешняя: USB-флеш-накопитель |
| Интерфейсы | USB, LAN, HDMI |
| Электропитание | 220 В, 50 Гц, максимум 90 Вт со всеми опциями |
| Диапазон рабочих температур | От 0 до 50°C |
| Габаритные размеры | 410 × 224 × 135 мм |
| Масса | 4,65 кг |
Характеристики
Тип товара
Анализатор спектра
Вес
1 штука весит 5,5 килограмма.
Бренд
Rigol
Производитель и место нахождения
RIGOL TECHNOLOGIES, Co Ltd No.8 Ke Ling Road,Suzhou New District, China 21516
Страна производства
КИТАЙ
Гарантийный срок
3 года
Срок службы
смотрите на упаковке
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
