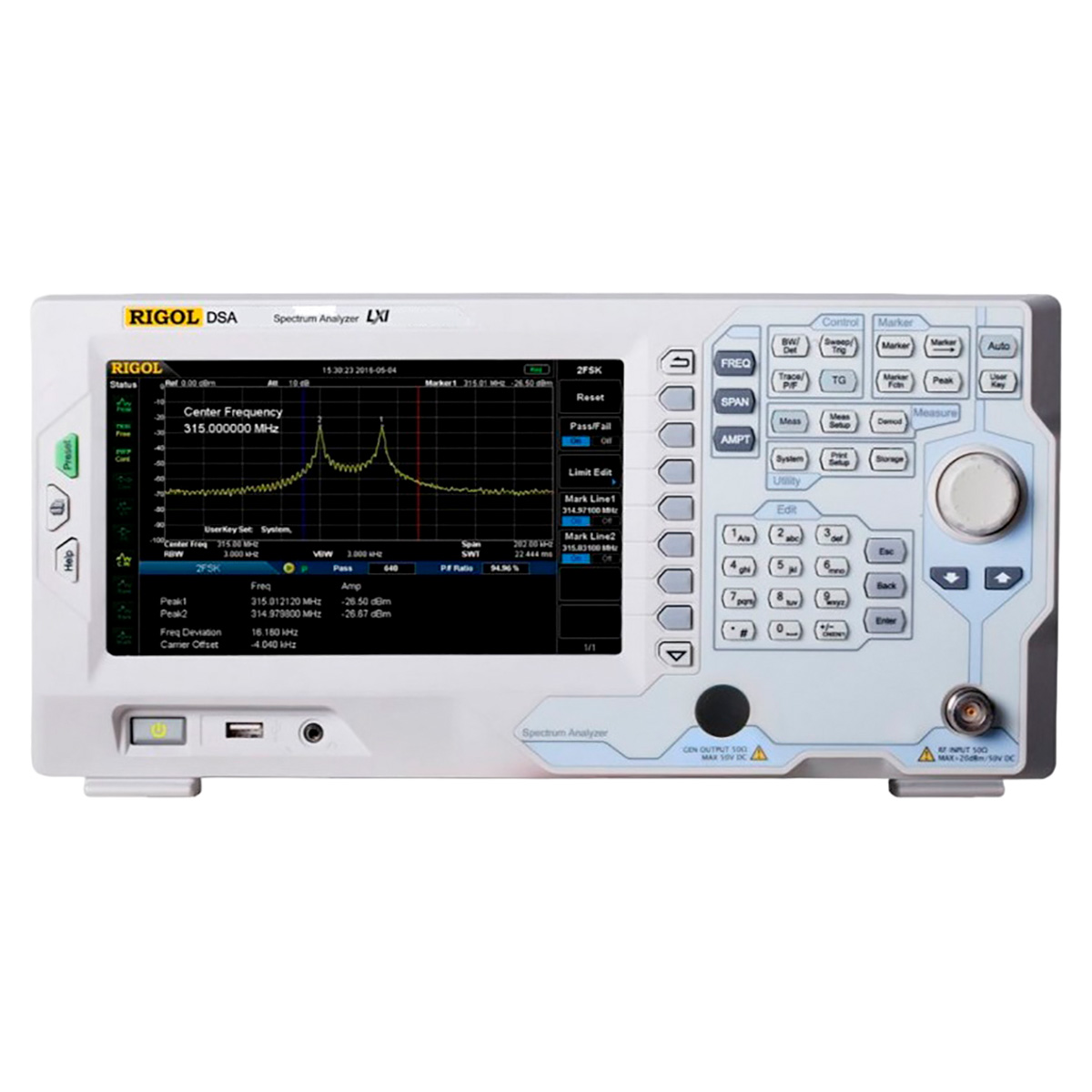

Анализатор спектра Rigol DSA832E — экономичная версия компактного настольного прибора начального уровня с рабочей частотой до 3,2 ГГц. Модель предназначена для задач, в которых точностные характеристики базовой модификации с аналогичным частотным диапазоном и набором функций являются избыточными. Оборудование может использоваться для исследований, разработки и образовательных задач, а стандартные возможности расширяются с помощью аппаратных и программных опций.
Функциональные возможности
- Одновременное отображение на дисплее до четырёх спектрограмм с цветовой дифференциацией.
- Три трассы фиолетового, голубого и жёлтого цвета используются для отслеживания сигналов и измерения их характеристик.
- Зелёная трасса отображает результат математических действий между выбранными кривыми либо между кривой и константой.
- Доступно шесть основных видов детектирования, включая положительный и отрицательный пиковый детектор, детектирование с усреднением, детектор выборок с усреднением и детектирование по Розенфельду.
- Поддерживается ручное и автоматическое выявление пиковых значений амплитуды сигналов и гармоник.
- Маркер можно перемещать для сравнительной оценки результатов с последующим представлением данных в табличной форме.
- Функция Pass/Fail обеспечивает автоматическое тестирование по маске на соответствие нормативным характеристикам.
Для дистанционного управления анализатор спектра Rigol DSA832E оснащён портами USB и LAN с поддержкой стандарта LXI. При необходимости прибор может дополнительно комплектоваться переходником GPIB.
Доступные опции
- Расширенный перечень измерительных режимов для контроля мощностных характеристик каналов.
- Измерение интермодуляционных искажений.
- Измерение мощности в выбранном временном интервале.
- Определение занимаемой полосы и ширины полосы сигнала.
- Измерение соотношения сигнал/шум и гармонических искажений с определением общего коэффициента.
- Определение частоты и амплитуды до десятой гармоники включительно.
- Вычисление плотности мощности по шумовому маркеру.
- Испытания на электромагнитную совместимость с помощью квазипикового детектора, набора фильтров и комплекта зондов ближнего поля.
- Анализ ЭМИ объектов контроля с помощью специализированного программного обеспечения и дистанционного управления через компьютер.
- Программное тестирование цифровых модуляций с частотной манипуляцией в диапазоне от 5 МГц до 3,2 ГГц.
| RIGOL DSA832E | |
|---|---|
| Рабочий диапазон частот | От 9 кГц до 3,2 ГГц |
| Параметры встроенного источника опорной частоты | |
| Опорная частота | 10 МГц |
| Точность при калибровке | <1 ppm |
| Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25°C | <1 ppm |
| Старение | <2 ppm/год |
| Режим анализатора спектра общего назначения (GPSA) | |
| Точность определения частоты | |
| Разрешение | Span / (количество точек развёртки − 1) |
| Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
| Счётчик частоты | |
| Разрешение | 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
| Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счётчика) |
| Полоса обзора (Span) | |
| Диапазон | 0 Гц, от 100 Гц до максимальной частоты |
| Погрешность | ± span / (количество точек развёртки − 1) |
| Фазовый шум при центральной частоте 1 ГГц и температуре от 20 до 30°C | |
| Отстройка 10 кГц | – |
| Отстройка 100 кГц | – |
| Полоса пропускания (RBW) | |
| Разрешение ПЧ RBW (-3 дБ) | От 10 Гц до 1 МГц, с шагом 1-3-10 |
| Точность RBW | <5% (ном.) |
| Избирательность (60 дБ:3 дБ) | <5 (ном.) |
| Разрешение VBW (-3 дБ) | От 1 Гц до 3 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
| Параметры измерения амплитуды | |
| Измерение уровня при центральной частоте ≥10 МГц | От среднего уровня собственных шумов (DANL) до +20 дБм |
| Максимальный входной уровень | |
| Постоянное напряжение | 50 В |
| Непрерывный РЧ-сигнал | +20 дБм (100 мВт), аттенюатор 30 дБ |
| Перегрузка | +30 дБм (1 Вт) |
| Средний уровень собственных шумов без предусилителя | |
| 9 кГц–100 кГц | – |
| 100 кГц–5 МГц | – |
| 5 МГц–3,2 ГГц | – |
| Средний уровень собственных шумов с предусилителем | |
| 9 кГц–100 кГц | – |
| 100 кГц–5 МГц | – |
| 5 МГц–3,2 ГГц | – |
| Параметры отображаемого уровня | |
| Логарифмическая шкала | От 1 до 200 дБ |
| Линейная шкала | От 0 до опорного уровня |
| Количество точек | 601 |
| Количество графиков | 3 + математические трассы |
| Тип детектора | Обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800 |
| Операции над графиками | Непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Линейность частотной характеристики без предусилителя | |
| 100 кГц–1,5 ГГц | <0,7 дБ |
| 1,5–3,2 ГГц | <0,7 дБ |
| Линейность частотной характеристики с предусилителем | |
| 100 кГц–1,5 ГГц | <1,0 дБ |
| 1,5–3,2 ГГц | <1,0 дБ |
| Параметры встроенного аттенюатора | |
| Диапазон ослабления | От 0 до 30 дБ, с шагом 1 дБ |
| Погрешность переключения | <0,3 дБ |
| Точность определения амплитуды | <0,3 дБ |
| Установка опорного уровня | |
| Логарифмическая шкала | От -100 до +20 дБм, с шагом 1 дБ |
| Линейная шкала | 4 разряда |
| Погрешность переключения RBW при RBW=1 кГц | <0,1 дБ |
| Параметры встроенного предусилителя | |
| Частотный диапазон | От 100 кГц до 7,5 ГГц |
| Коэффициент усиления | 17 дБ |
| Погрешность измерения уровня | <0,8 дБ (ном.) |
| КСВН по входу при аттенюаторе ≥10 дБ | |
| От 300 кГц до 3,2 ГГц | <1,5 дБ |
| От 3,2 до 7,5 ГГц | <1,8 дБ |
| Искажения | |
| Гармонические искажения второго порядка (SHI) | +40 дБм |
| Интермодуляционные искажения третьего порядка | +7 дБм |
| Точка компрессии 1 дБ | >0 дБм |
| Развёртка (Sweep) | |
| Время развёртки | Нулевой обзор: от 20 мкс до 3200 с Полоса обзора ≥100 Гц: от 1 мс до 3200 с |
| Погрешность времени развёртки | Нулевой обзор при sweep >1 мс: 5% Полоса обзора ≥100 Гц: 5% |
| Тип запуска | Непрерывный, одиночный |
| Триггер | |
| Источник | Свободный, внешний, видео |
| Внешний уровень запуска | 5 В, TTL-уровень |

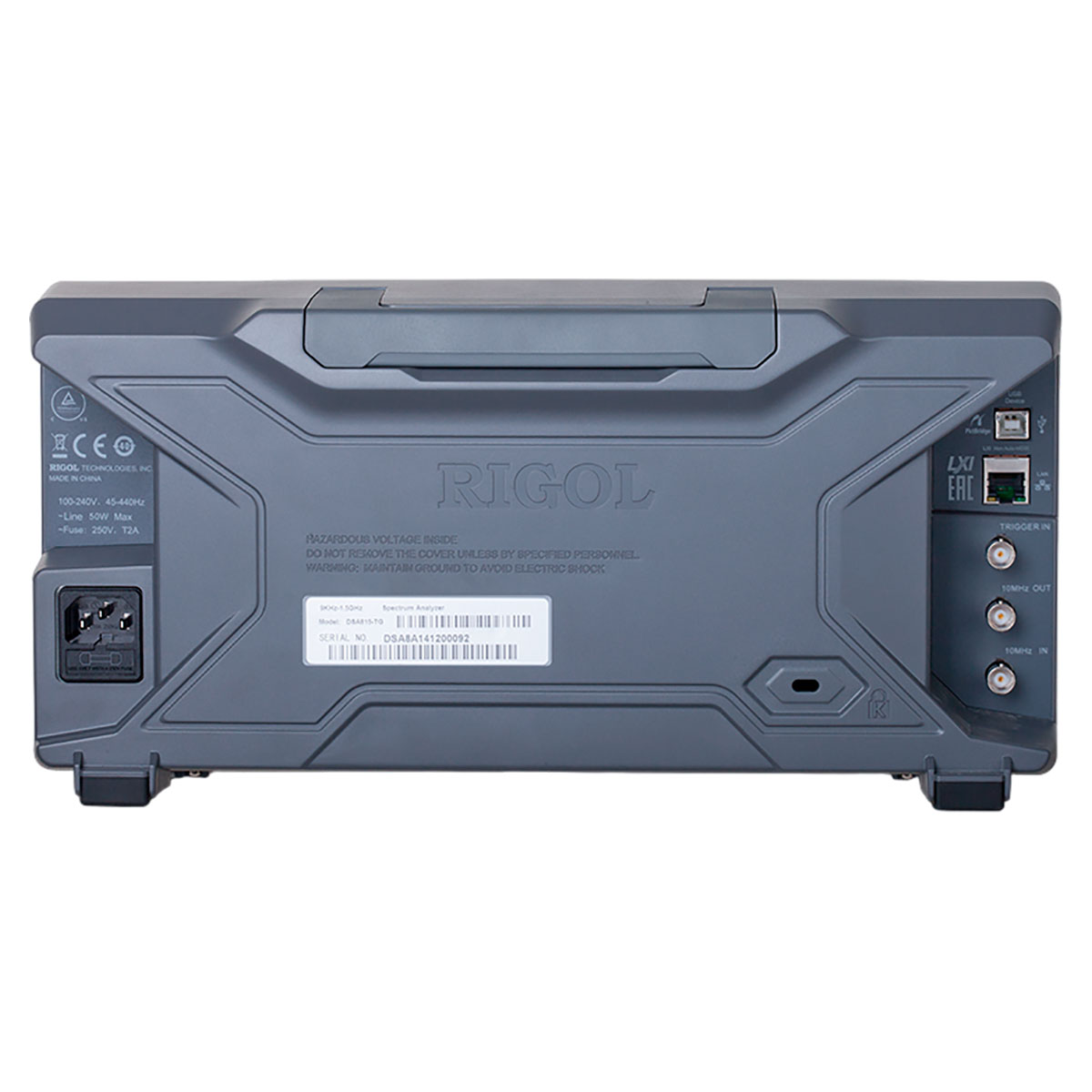

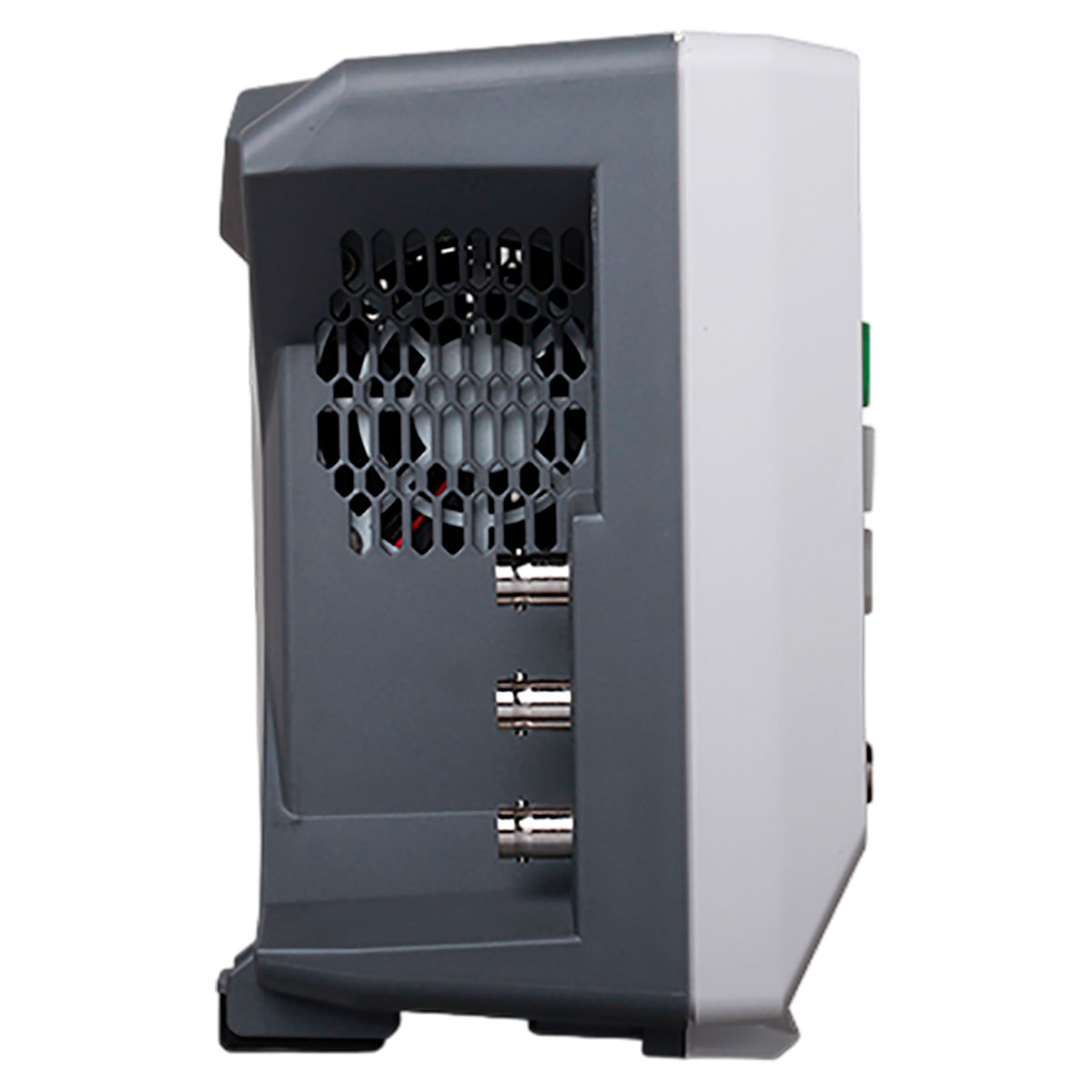

| Входы и выходы | |
| ВЧ-вход | Разъём N-типа (female), импеданс 50 Ом |
| Вход/выход внутреннего источника опорного сигнала | Частота 10 МГц, выходной уровень от +3 до +10 дБм, +8 дБм (тип.), разъём BNC-типа (female), импеданс 50 Ом |
| Вход/выход внешнего источника опорного сигнала | Частота 10 МГц ±5 ppm, выходной уровень от 0 до +10 дБм, разъём BNC-типа (female), импеданс 50 Ом |
| Вход внешнего запуска 1 | Разъём BNC-типа (female), импеданс ≥1 кОм, уровень запуска 5 В TTL |
| Общие данные | |
| Дисплей | 8-дюймовый TFT-экран, 800 × 480 пикселей |
| Память | Внутренняя флеш-память, внешний USB-накопитель |
| Интерфейсы | USB, LAN, GPIB |
| Электропитание | 220 В, 50 Гц, максимум 50 Вт со всеми опциями |
| Диапазон рабочих температур | От 0 до 50°C |
| Габаритные размеры | 361,6 × 178,8 × 128 мм |
| Масса | 4,55 кг |
Характеристики
Тип товара
Анализатор спектра
Вес
1 штука весит 4,55 килограмма.
Бренд
Rigol
Производитель и место нахождения
RIGOL TECHNOLOGIES, Co Ltd No.8 Ke Ling Road,Suzhou New District, China 21516
Страна производства
КИТАЙ
Гарантийный срок
3 года
Срок службы
смотрите на упаковке
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
