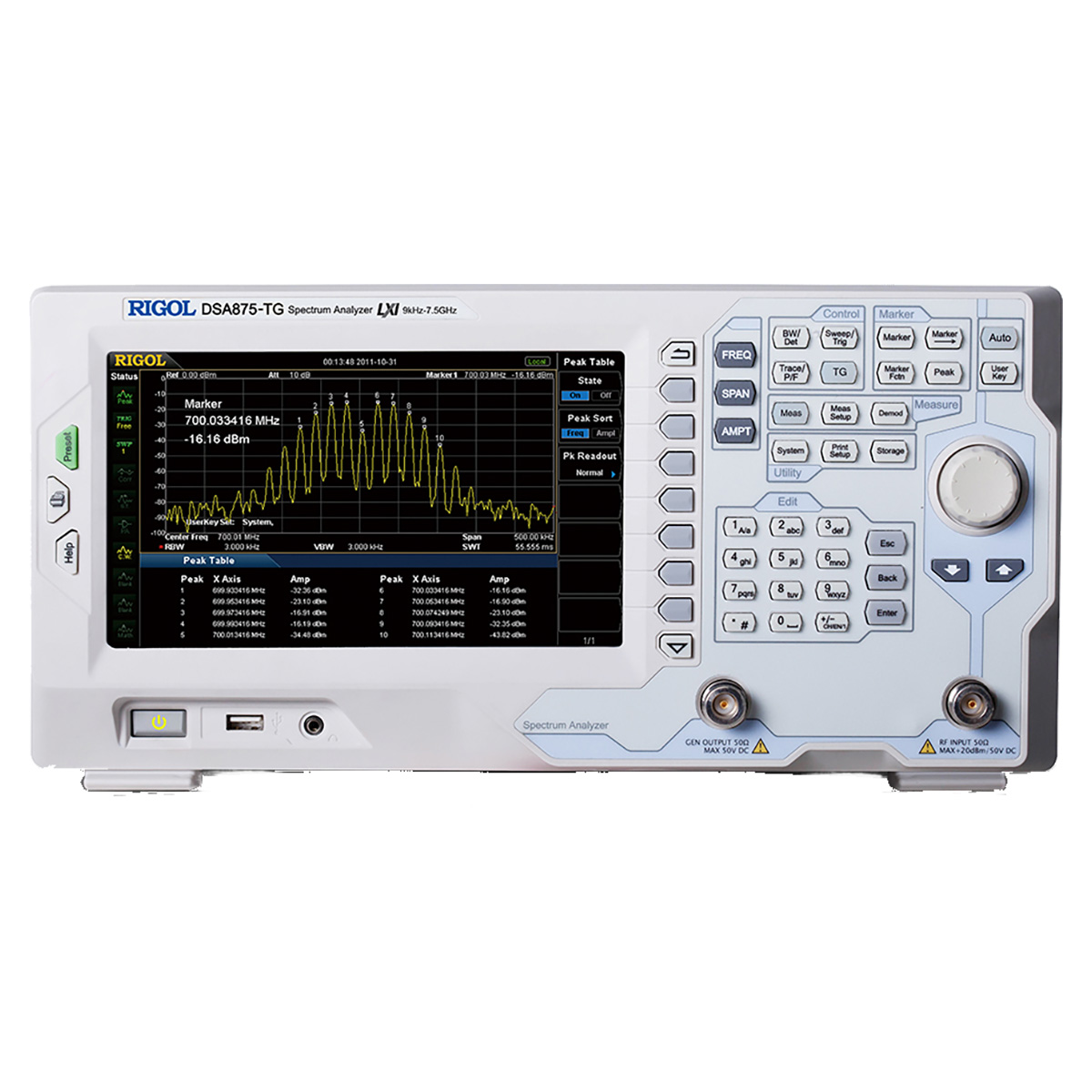

Анализатор спектра RIGOL DSA875-TG с трекинг-генератором — является старшей моделью в семействе лабораторных настольных приборов, которая позволяет исследовать амплитудные и фазовые параметры различных объектов контроля, в том числе коммуникационного оборудования и радиотехнических устройств в полосе частот до 7,5 ГГц в ходе их разработки и отладки.
- С целью снижения стоимости целый ряд измерительных режимов, реализованных в серии DSA1000A стандартно, в данной модели предлагается в качестве дополнительных аппаратных и программных опций.
- Благодаря этому при покупке базового варианта не придется переплачивать за функции, которые могут оказаться невостребованными, но поддерживается возможность их добавления в последующем по мере необходимости.
Преимущества
- За счет наличия встроенного цифрового предусилителя, анализатор спектра обладает высокой чувствительностью, позволяя отслеживать низкоуровневые сигналы. Он реализует семь типов детектирования и поддерживает стандартные функции маркерных измерений, коррекции АЧХ, авто-масштабирования, автоматического выбора диапазона и т.д.
- Опция DSA800-AMK расширяет перечень измеряемых параметров, позволяя контролировать дополнительно 11 характеристик. При задействовании опционального квазипикового детектора и волновых фильтров на 9, 120 и 200 кГц прибор может использоваться для испытаний целевых объектов на электромагнитную совместимость.
Особенности
- От базовой модели своей серии анализатор спектра RIGOL DSA875-TG отличается не только расширенным диапазоном рабочих частот, но и пониженным уровнем собственных шумов, с уменьшенным показателем плотности фазового шума, повышенной температурной стабильностью встроенного источника опорной частоты, улучшенной линейностью АЧХ и более высоким разрешением фильтра ПЧ.
- За счет наличия внутреннего трекинг-генератора с возможностью выдачи фиксированной мощности нужного номинала и поддержкой режима сканирования по мощности, прибор способен отслеживать частотные и амплитудные характеристики материалов, устройств и компонентов с построением АЧХ без подключения внешнего оборудования.
- В отличие от моделей без трекинг-генератора, в этой модели также поддерживается опция измерения КВСН и параметров S11, для чего необходим соответствующий программный пакет и мост VSWR с соответствующим частотным диапазоном.
Совместимое ПО для дистанционного управления
- Ultra Sigma от Rigol.
- Measurement & Automation Explorer от National Instruments.
- IO Libraries Suite от Keysight/Agilent Technologies.
- Пакет Rigol Ultra Spectrum.
| RIGOL DSA875-TG | |
|---|---|
| Рабочий диапазон частот | от 9 кГц до 7,5 ГГц |
| Параметры встроенного источника опорной частоты | |
| Опорная частота | 10 МГц |
| Точность при калибровке | <1 ppm |
| Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C | <0,5 ppm |
| Старение | <1 ppm/год |
| Режим анализатора спектра общего назначения (GPSA) | |
| Точность определения частоты | |
| Разрешение | span / (кол-во точек развертки-1) |
| Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
| Счетчик частоты | |
| Разрешение | 1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц |
| Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
| Полоса обзора (Span) | |
| Диапазон | 0 Гц, от 100 Гц до макс. частоты |
| Погрешность | ± span / (кол. точек развертки-1) |
| Фазовый шум (fцентр =1 ГГц, при температуре от 20 до 30 °C) | |
| Отстройка 10 кГц | |
| Отстройка 100 кГц | |
| Полоса пропускания (RBW) | |
| Разрешение ПЧ RBW (-3 дБ) | от 10 Гц до 1 МГц, с шагом 1-3-10 |
| Точность RBW | <5%(ном.) |
| Избирательность (60 дБ:3 дБ) | <5(ном.) |
| Разрешение VBW (-3 дБ) | От 1 Гц до 3 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
| Параметры измерения амплитуды | |
| Измерение уровня (fцентр ≥ 10 МГц) | от среднего уровня собственных шумов (DANL) до +20 дБм |
| Максимальный входной уровень | |
| Постоянное напряжение | 50 В |
| Непрерывный РЧ-сигнал | +20 дБм (100 мВт), аттенюатор 30 дБ |
| Перегрузка | +30 дБм (1 Вт) |
| Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW=10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
| Без предусилителя | |
| 9 кГц...100 кГц | |
| 100 кГц...5 МГц | |
| 5 МГц…3,2 ГГц | |
| 3,2 ГГц…6,0 ГГц | |
| 6,0 ГГц…7,5 ГГц | |
| С предусилителем | |
| 9 кГц...100 кГц | |
| 100 кГц...5 МГц | |
| 5 МГц…3,2 ГГц | |
| 3,2 ГГц…6,0 ГГц | |
| 6,0 ГГц…7,5 ГГц | |
| Параметры отображаемого уровня | |
| Логарифмическая шкала | от 1 до 200 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество точек | 601 |
| Количество графиков | 3+математические трассы |
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800 |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Линейность частотной характеристики | |
| Без предусилителя, fцентр ≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…1,5 ГГц | <0,5 дБ; <0,3 дБ (тип.) |
| 1,5 ГГц…3,2 ГГц | <0,5 дБ; <0,3 дБ (тип.) |
| 3,2 ГГц…7,5 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
| С предусилителем fцентр ≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…1,5 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
| 1,5 ГГц…3,2 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
| 3,2 ГГц…7,5 ГГц | <0,9 дБ; <0,3 дБ (тип.) |
| Параметры встроенного аттенюатора | |
| Диапазон ослабления | от 0 до 30 дБ, с шагом 1 дБ |
| Погрешность переключения (fцентр=50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C): | <0,3 дБ |
| Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
| Установка опорного уровня | |
| Логарифмическая шкала | от - 100 дБм до +20 дБм с шагом 1 дБ |
| Линейная шкала | 4 разряда |
| Погрешность переключения RBW (RBW=1 кГц) | <0,1 дБ |
| Параметры встроенного предусилителя | |
| Частотный диапазон | от 100 кГц до 7,5 ГГц |
| Коэффициент усиления | 17 дБ |
| Погрешность измерения уровня | |
| Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, аттенюатор 10 дБ, -50 дБм fцентр , диапазон температуры от 20 до 30 °C) | <0,8 дБ (ном.) |
| КСВН по входу (аттенюатор ≥10 дБ) | |
| От 300 кГц до 3,2 ГГц | <1,5 дБ |
| От 3,2 ГГц до 7,5 ГГц | <1,8 дБ |
| Искажения | |
| Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ,) | +45 дБм |
| Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) | +11 дБм, тип. +15 дБм |
| Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ) | >0 дБм |
| Развертка (Sweep) | |
| Время развертки | нулевой обзор от 20 мкс до 7500 с полоса обзора ≥100 Гц от 1 мс до 1500 с |
| Погрешность времени развертки | нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 100 Гц,5% |
| Тип запуска | непрерывный, одиночный |
| Триггер | |
| Источник | свободный, внешний , видео |
| Внешний уровень запуска | 5 В TTL уровень |
| Трекинг-генератор | |
| Диапазон частот | от 100 кГц до 7,5 ГГц |
| Динамический диапазон | -40 до 0 дБм |
| Разрешение по амплитуде | 1 дБ |
| Равномерность | АЧХ (отн. 50 МГц)± 3 дБ (ном.) |

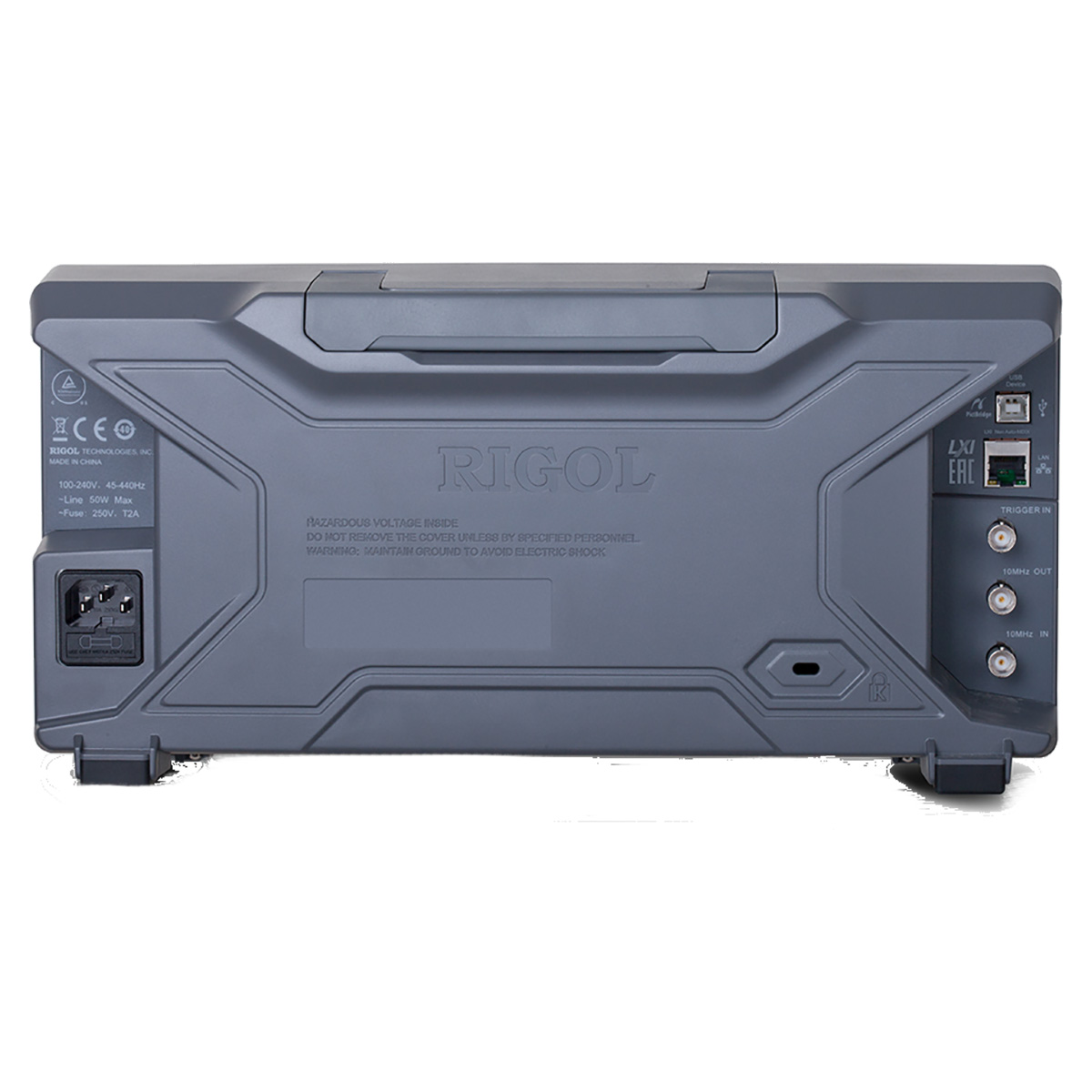

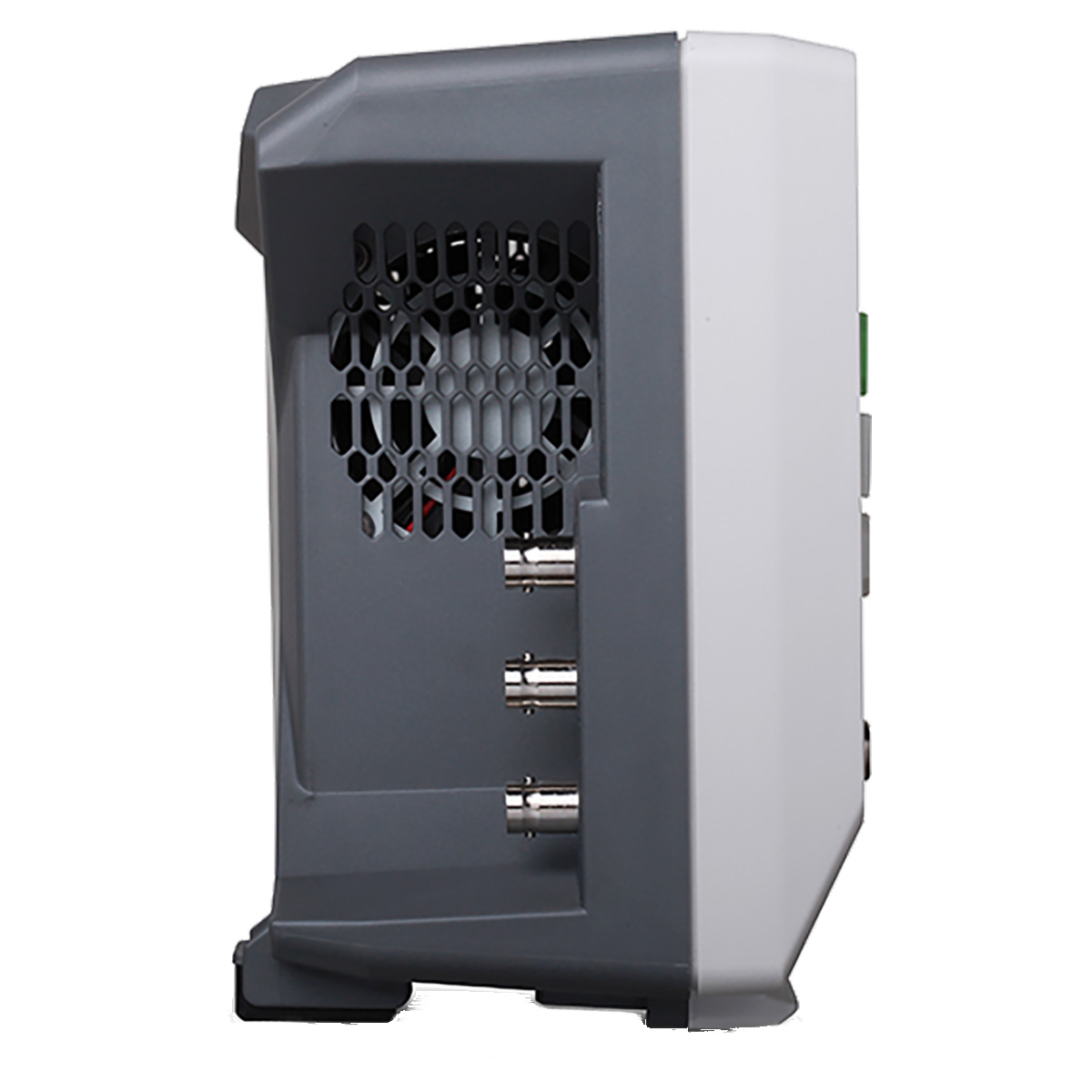

| Входы/Выходы | |
| ВЧ вход | разъем N-типа (female) импеданс 50 Ом |
| Вход / Выход внутреннего источника опорного сигнала | частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход / Выход внешнего источника опорного сигнала | частота 10 МГц ± 5 ppm выходной уровень от 0 дБм до +10 дБм разъем BNC-тип (female) импеданс 50 Ом |
| Вход внешнего запуска 1 | разъем BNC-тип (female) импеданс≥1 кОм уровень запуска: 5 В TTL уровень |
| Общие данные | |
| Дисплей | 8" TFT экран, 800 х 480 пикселей |
| Память | внутренняя: флэш-память внешняя: USB-флэш накопитель |
| Интерфейсы | USB, LAN, GPIB |
| Электропитание | 220 В, 50 Гц, макс. 50 Вт со всеми опциями |
| Диапазон рабочих температур | от 0 до 50 °C |
| Габаритные размеры | 361,6 x 178,8 х 128 мм |
| Масса | 5,15 кг |
Характеристики
Тип товара
Анализатор спектра
Вес
1 штука весит 5,5 килограмма.
Бренд
Rigol
Производитель и место нахождения
RIGOL TECHNOLOGIES, Co Ltd No.8 Ke Ling Road,Suzhou New District, China 21516
Страна производства
КИТАЙ
Гарантийный срок
3 года
Срок службы
смотрите на упаковке
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
