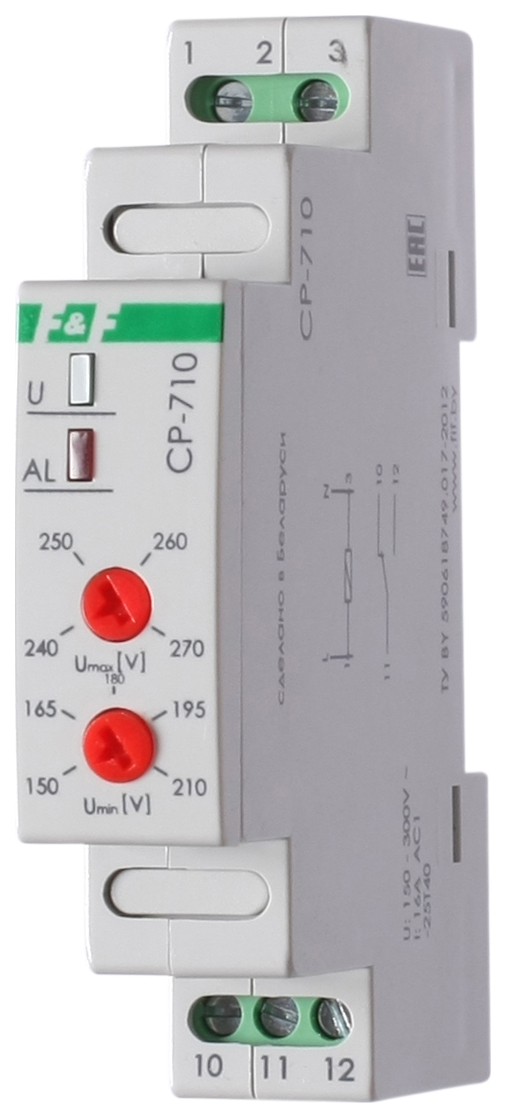

CP-710 Реле контроля напряжения EA04.009.001 - предназначено для защиты однофазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.
Принцип работы:
- Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления.
- При выходе напряжения за установленные пределы или обрыве нулевого провода реле контроля напряжения CP-710 отключает защищаемое оборудование.
- После восстановления сетевого напряжения реле включается автоматически.
- При циклической нестабильности напряжения питания (после 5 отключений в течении 2 минут) происходит отключение нагрузки на 5 минут.
Область применения:
- Использование в сферах, где необходима защита однофазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.
| Nomenclature article | EA04.009.001 |
| ETIM code | EC001438 |
| Напряжение питания, В | 150-300 AC |
| Максимальный коммутируемый ток, А (AC-1) | 16 |
| Максимальная мощность нагрузки | См. табл.1 в РЭ |
| Контакт | 1NO/NC |
| Тип контролируемого напряжения | переменное |
| Индикация | 2 светодиода |
| Диапазон уставок напряжений, В: | |
| -нижний порог | 150…210 |
| -верхний порог | 240…270 |
| Задержка отключения, с:* | |
| -нижний порог | <2 |
| -верхний порог | <0,1 |
| * В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды. | |
| Время повторного включения, с | 4 |
| Hysteresis, V | 5 |
| Погрешность измерения, не более, % | 2 |
| Потребляемая мощность, Вт | 1 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >105 |
| Степень загрязнения окружающей среды | 2 |
| Категория перенапряжения | III |
| Размеры | 18х90х65 |
| Соединительные винтовые зажимы | 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Body type | 1S |
| Монтаж | на DIN-рейку |
Характеристики
Производитель
СООО «Евроавтоматика ФиФ» Республика Беларусь, 231300, г. Лида, ул. Минская, 18А
Бренд
Евроавтоматика F&F
Вес
1 штука весит 0,064 килограмма.
Тип товара
Реле напряжения
Тип монтажа
на Din-рейку
Количество фаз
1
Напряжение питания, В
150-300 AC
Индикация напряжения
2 светодиода
Контакт
1 NO/NC
Максимальный коммутируемый ток, А
16
Страна производства
БЕЛАРУСЬ
