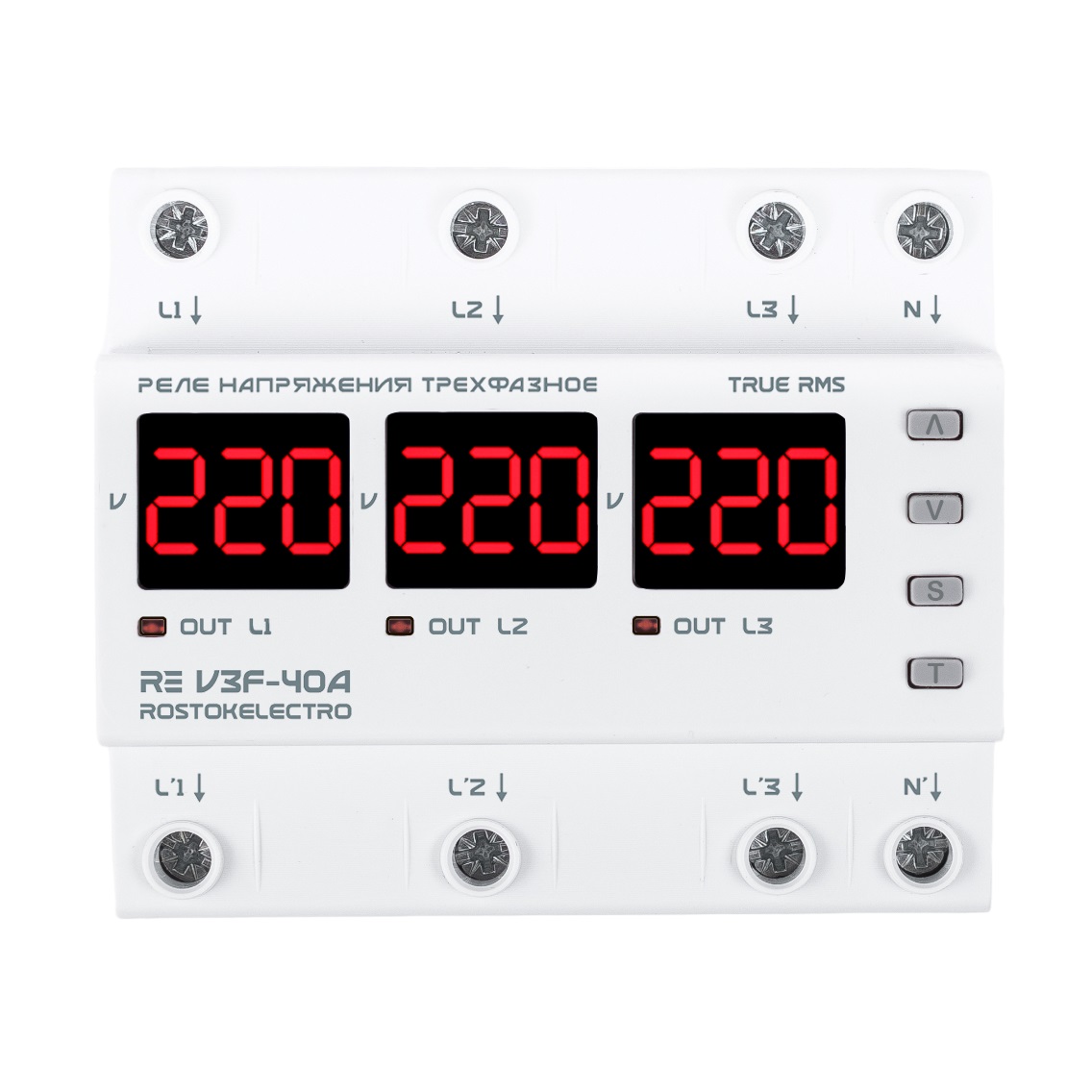

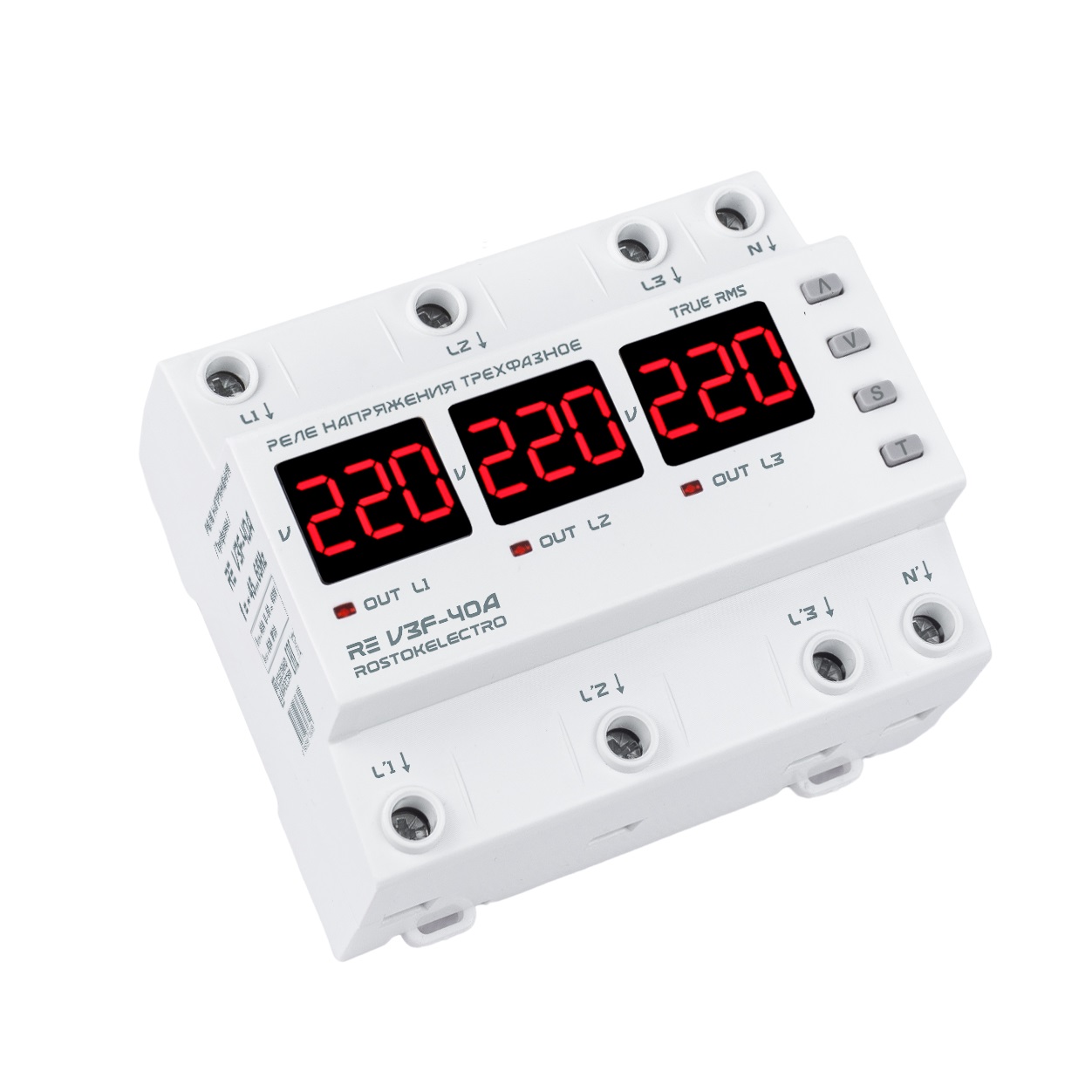

Реле напряжения нового поколения RE серии V3F предназначено для контроля и защиты промышленного и бытового однофазного и трехфазного оборудования от:
- повышенного или пониженного напряжения
- пропадания напряжения на одной фазе
- асимметрии фаз, а также порядка чередования фаз (функция отключаемая)
Реле напряжения RE V3F-40A может работать с бытовой электросетью с частотой 50Гц и с источниками напряжения с нестабильной «плавающей» частотой в пределах 45-65Гц (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.
Основные особенности:
- Режим работы – синхронный или асинхронный (для однофазного или трехфазного оборудования).
- Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
- Контроль асимметрии фаз и чередования фаз в синхронном режиме.
- Полноценный транзит нуля.
- Сечение входных проводов (суммарно) до 16 кв. мм. по каждой фазе.
- Блокировка кнопок от случайного нажатия.
- Возможность калибровки показаний вольтметра.
- Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
- Полностью цифровое управление.
- True RMS.
- Внутренняя термозащита с возможностью контроля в настройках.
- Настройка комфортного значения яркости дисплея.
- Журнал аварийных состояний напряжения.
- Размер 6-din.
Принцип работы:

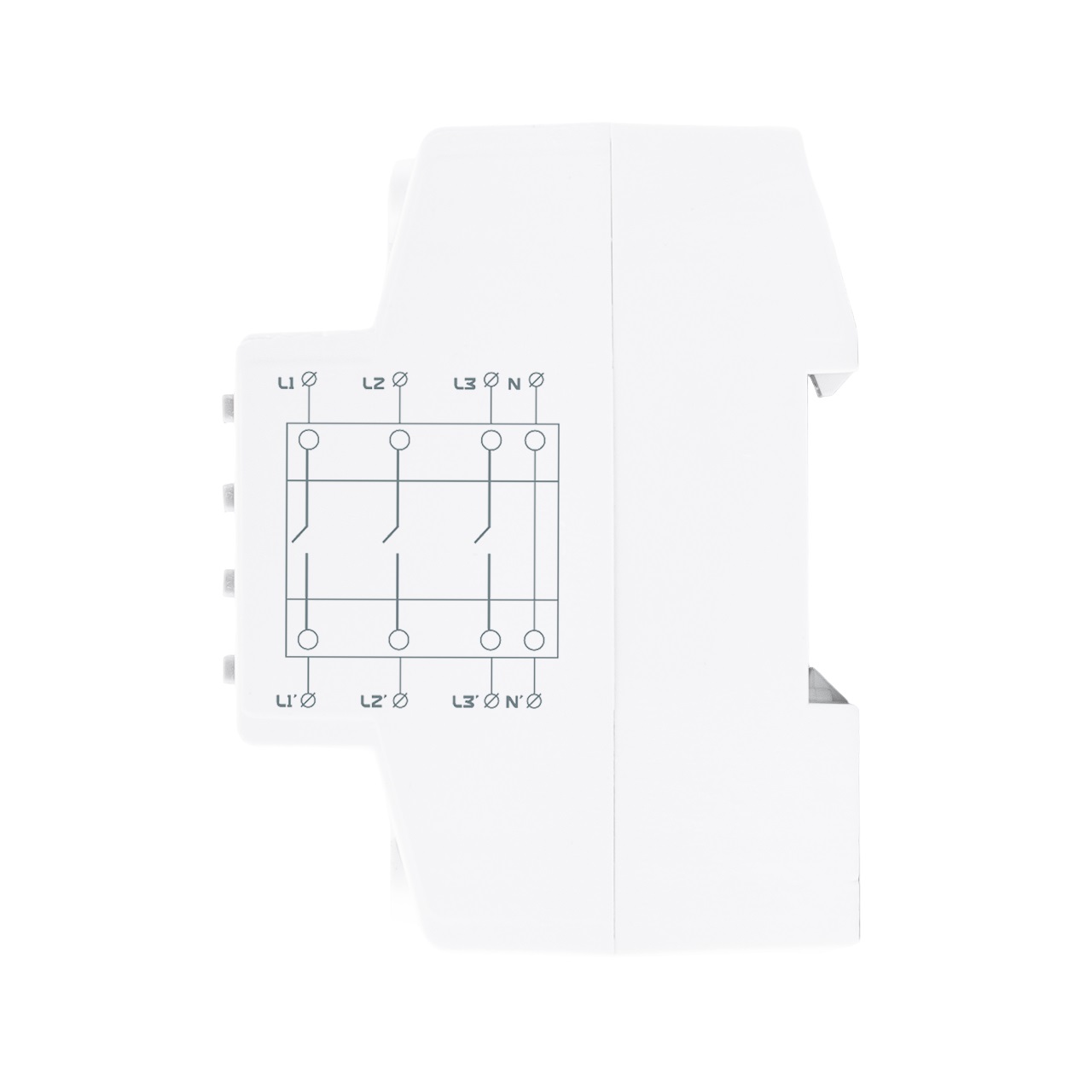

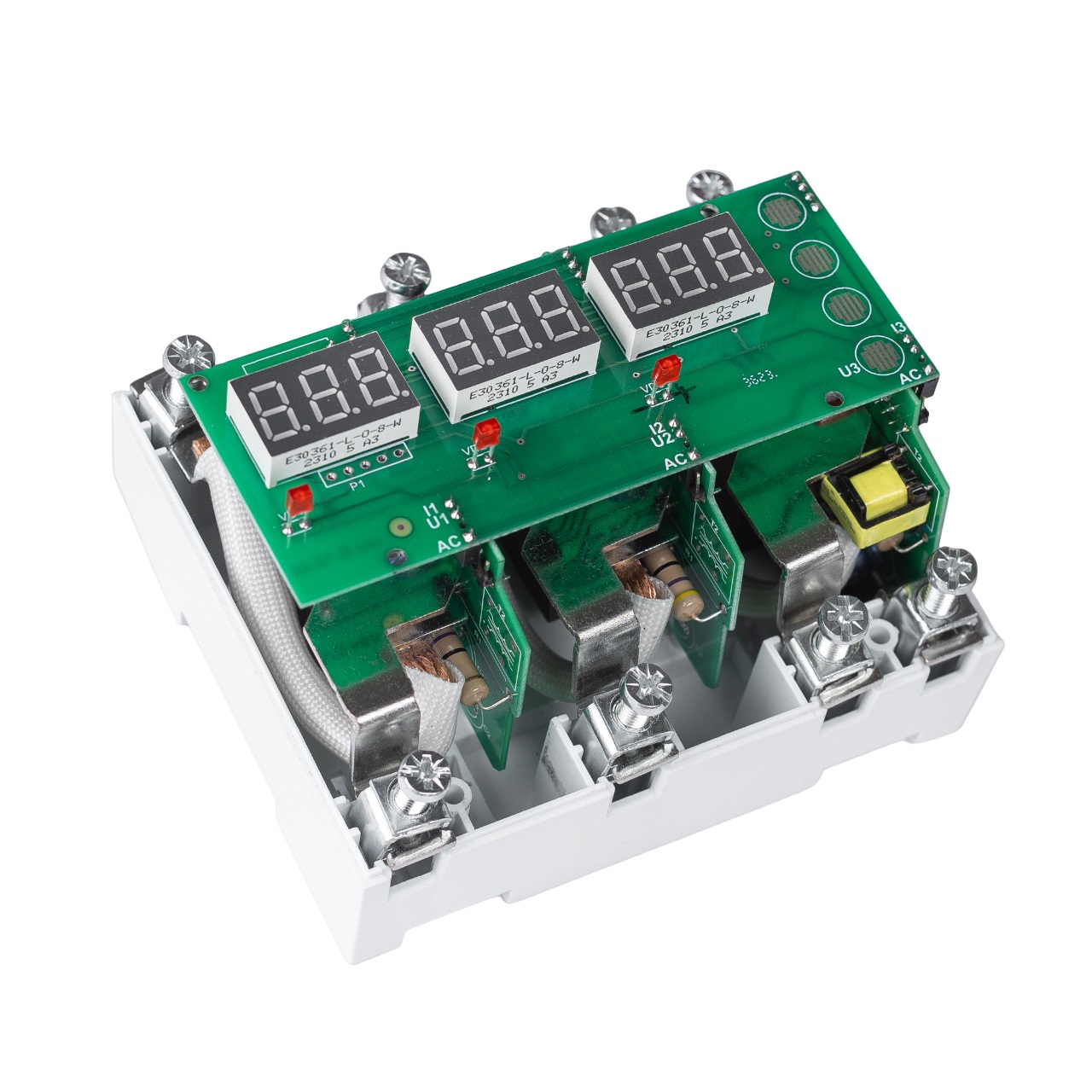

Прибор управляется микроконтроллером, который анализирует величину напряжения в трехфазной сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство (электромагнитное реле) отключает нагрузку, тем самым предотвращая попадание на вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.
Прибор может работать в одном из двух режимов - синхронном или асинхронном.
Синхронный режим предназначен для защиты трехфазных потребителей, с контролем порядка чередования фаз и контролем асимметрии фаз.
Асинхронный режим используется для защиты однофазных потребителей в трехфазной сети (аналогично работе трех независимых реле напряжения, работающих по каждой фазе), например при трехфазном вводе в жилом помещении.

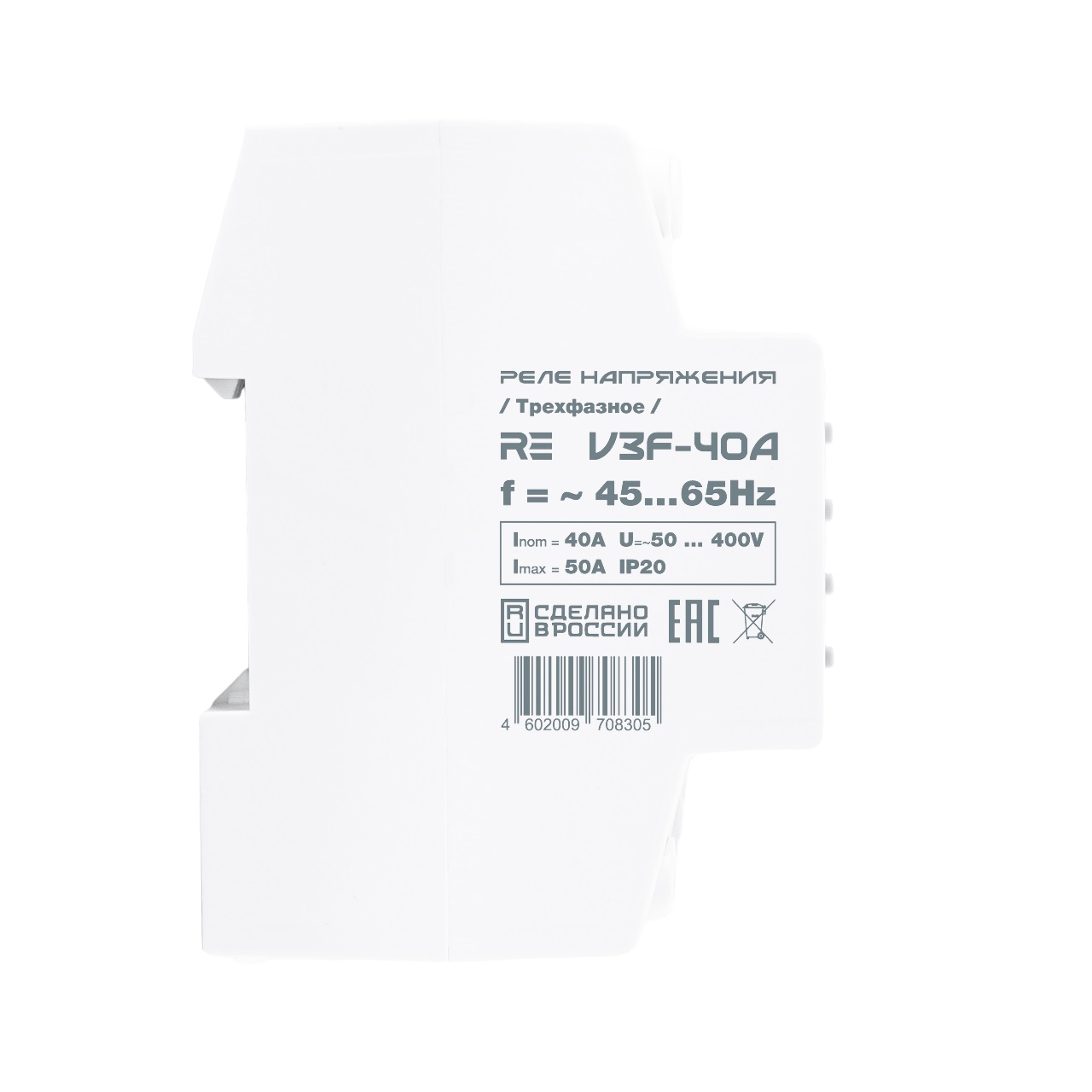

Технические характеристики:
|
Технические параметры |
RE V3F-40A |
|
Режим работы |
синхронный/асинхронный (асинхронный **) |
|
Номинальный ток нагрузки (максимальный ток в течение не более 10 мин.), А |
40 (50) |
|
Рабочее напряжение, В |
50-400 |
|
Рабочая частота сети, Гц |
45-65 |
|
Верхний предел отключения по напряжению (задается), В |
210-270 (250**) |
|
Нижний предел отключения по напряжению (задается), В |
120-200 (170**) |
|
Время задержки включения (задается), сек |
5-600 (15**) |
|
Время отключения по верхнему пределу напряжения, сек, не более |
0,02 |
|
Время отключения по нижнему пределу напряжения, сек, не более |
1 (120-170В) 0,02 (<120В) |
|
Гистерезис по напряжению (задается), В |
1-10 (3**) |
|
Асимметрия фаз, В |
20-99/OFF (50**) |
|
Время отключения при асимметрии фаз, сек |
20 |
|
Контроль чередования фаз |
вкл/откл (откл**) |
|
Погрешность вольтметра, %, не более |
1 |
|
Потребляемая мощность реле, Вт, не более |
5,0 |
|
Макс. сечение провода, мм2 |
16 |
|
Момент затяжки винтов клемм, Нм |
2,2±0,2 |
|
Рабочая температура, °С |
-25…+50 |
|
Габаритные размеры, мм |
90*105*67 |
|
Вес нетто, кг |
0,463 |
|
Вес брутто, кг |
0,504 |
|
**- Заводские установки |
|
|

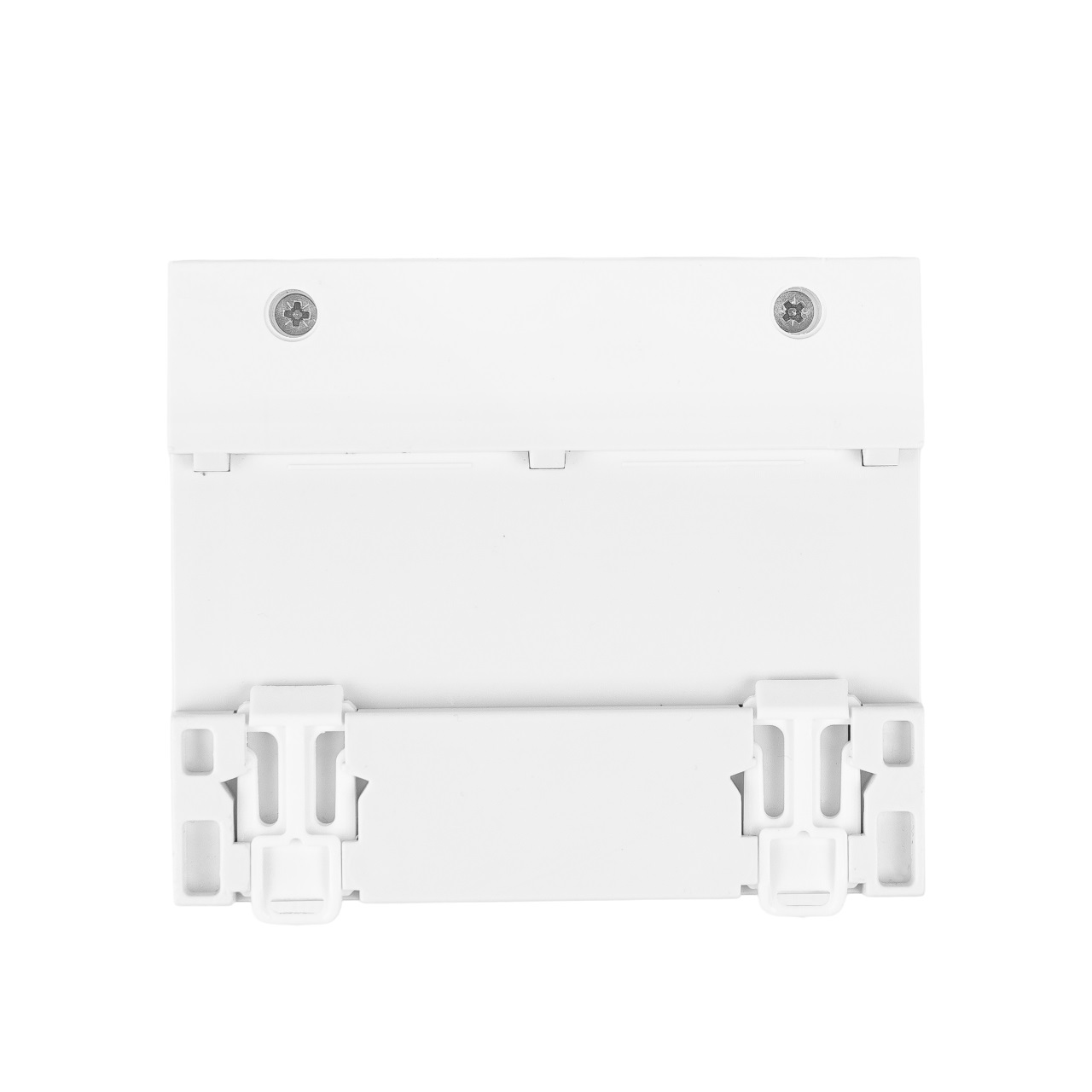

Крепление прибора на монтажный профиль TS-35 (DIN -рейка) - 6 DIN |
|
