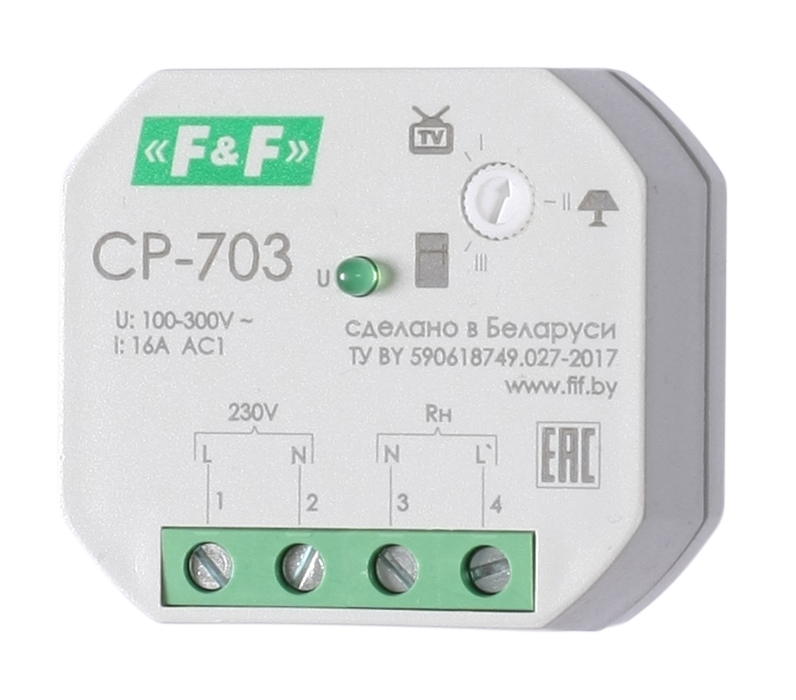

CP-703 Реле контроля напряжения EA04.009.011 - предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроприборов от повышенного или пониженного напряжения.
Принцип работы:
- При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения питания. С помощью потенциометра необходимо выбрать один из 3-х режимов работы, в зависимости от типа защищаемого устройства.
Описание режимов:
- I: предназначен для защиты сложных бытовых устройств (телевизоры, компьютеры, модемы и т.д.)
- II: предназначен для защиты более простых устройств (нагревательные приборы, светильники и т.д.)
- III: предназначен для защиты холодильного оборудования. Обеспечивает задержку повторного включения после аварии в сети питания, что предотвращает выход из строя компрессорных агрегатов.
Область применения:
Применяется для защиты электроустановок и бытовых электроприборов от повышения и понижения напряжения в однофазной сети.
| Nomenclature article | EA04.009.011 |
| ETIM code | EC001438 |
| Supply voltage, V | 100-300 AC |
| Максимальный коммутируемый ток, А (AC-1) | 16 |
| Contact | 1 NO |
| Тип контролируемого напряжения | переменное |
| Мониторинг мощности | зел. светодиод |
| Диапазон контролируемых напряжений, В: | |
| ниже | |
| I | 207 |
| II | 108 |
| III | 170 |
| выше | |
| I | 256 |
| II | 260 |
| III | 260 |
| Время срабатывания, с | |
| ниже | |
| I | 5 |
| II | 10 |
| III | 10 |
| выше | |
| I | 0,1 |
| II | 0,2 |
| III | 0,2 |
| Время повторного включения, с | |
| I | 5 |
| II | 5 |
| III | 360 |
| Hysteresis, V | 3 |
| Напряжение ускоренного отключения, В | |
| lower | 100 |
| overhead | 300 |
| Время ускоренного отключения, с | <0,1 |
| Погрешность измерения, % | <3 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты от проникновения | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт | 1 |
| Размеры, мм | 48х43х20 |
| Connection | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Body type | PDT |
| Масса, кг | 0,034 |
| Монтаж | в монтажную коробку |
Характеристики
Производитель
СООО «Евроавтоматика ФиФ» Республика Беларусь, 231300, г. Лида, ул. Минская, 18А
Бренд
Евроавтоматика F&F
Вес
1 штука весит 0,034 килограмма.
Тип товара
Реле напряжения
Тип монтажа
монтажная коробка. подрозетник.
Количество фаз
1
Напряжение питания, В
100-300 АС
Индикация напряжения
1 светодиод
Контакт
1 NO
Максимальный коммутируемый ток, А
16
Страна производства
БЕЛАРУСЬ
