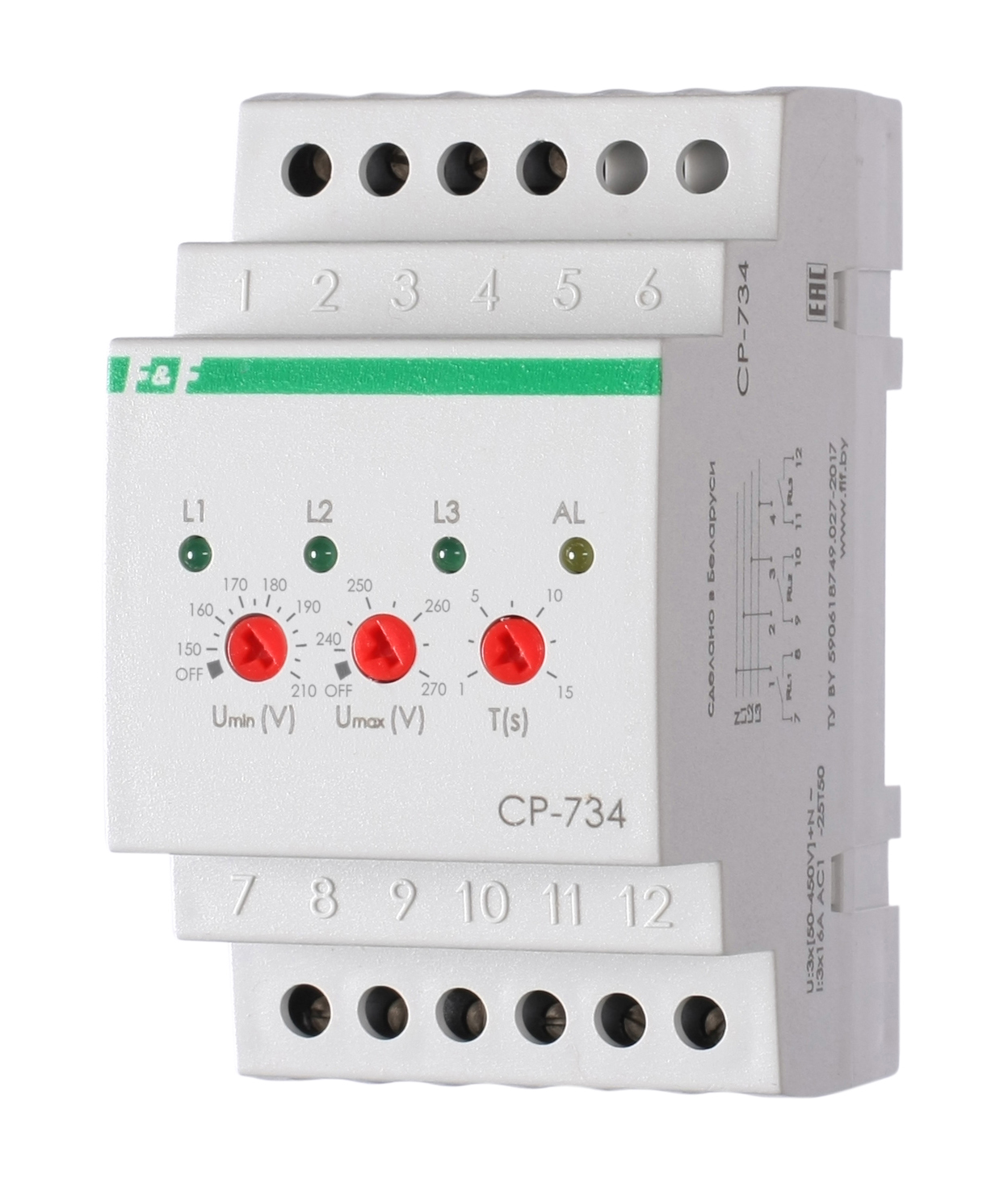

CP-734 Реле контроля напряжения EA04.009.007 - для непрерывного контроля величины напряжения и защиты электро-оборудования или выдачи сигнала управления в схему сигнализации при выходе значения напряжения за установленные пределы.
Нижний предел 150-210 В, Верхний предел 240-270 В, отдельный контакт на каждую фазу, контакт 3NO, 3х16 А.
Принцип работы:
- При установке потенциометра в положение «OFF» отключение реле по соответствующему порогу производится не будет. Реле имеет 3 независимых выхода для каждой фазы.
Область применения:
- Применяется в схемах автоматизации, управления, сигнализации в вводных и распределительных щитах. Использование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания.
| Nomenclature article | EA04.009.007 |
| ETIM code | EC001438 |
| Напряжение питания, В | 3х(50…450)+N |
| Максимальный коммутируемый ток, А | 3х16 АС-1/250 В АС |
| Максимальная мощность нагрузки | cм. табл.1 в РЭ |
| Контакт | 3NO |
| Индикация | 4 светодиода |
| Диапазон уставок напряжений, В: | |
| -нижний порог | 150...210 |
| -верхний порог | 240…270 |
| Задержка отключения, с:* | |
| -нижний порог | 1...15 |
| -верхний порог | 0,3 |
| Время повторного включения, с | 1,5 |
| Hysteresis, V | 5 |
| Потребляемая мощность, Вт | 1,5 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты от проникновения | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения окружающей среды | 2 |
| Категория перенапряжения | III |
| Размеры, mm | 52х90х65 |
| Соединительные винтовые зажимы | 2,5 мм2 |
| Момент затяжки винтового соединения, Nm | 0,5 |
| Body type | 3S |
| Монтаж | DIN-рейка 35 мм |
Характеристики
Производитель
СООО «Евроавтоматика ФиФ» Республика Беларусь, 231300, г. Лида, ул. Минская, 18А
Бренд
Евроавтоматика F&F
Вес
1 штука весит 0,155 килограмма.
Тип товара
Реле напряжения
Тип монтажа
на Din-рейку
Количество фаз
1.3
Напряжение питания, В
3х(50-450)+N
Индикация напряжения
4 светодиода
Контакт
3 NO
Максимальный коммутируемый ток, А
16
Страна производства
БЕЛАРУСЬ
