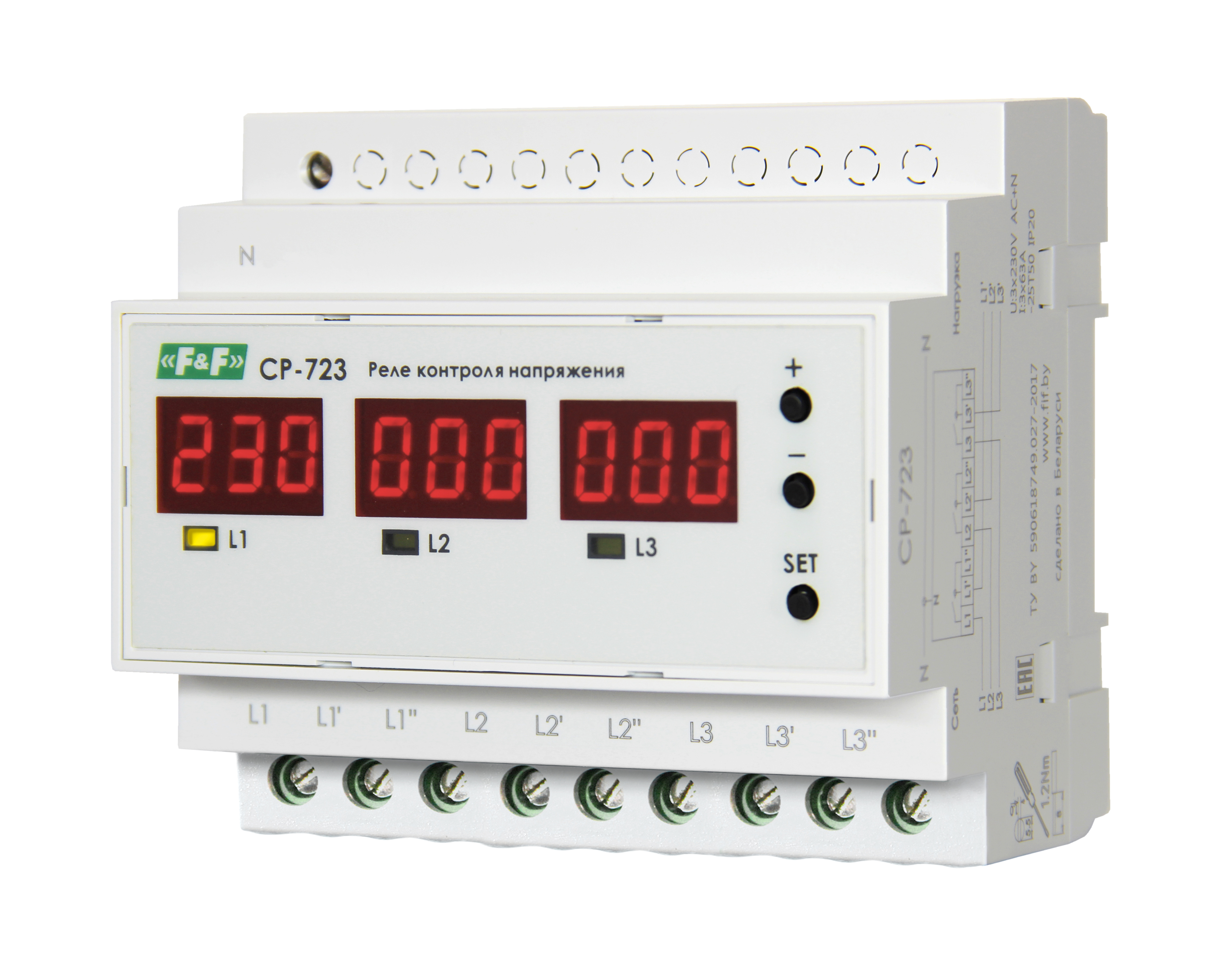

CP-723 УХЛ2 Реле контроля напряжения EA04.009.019 - предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.
-40…+55°С Контакт 3NO, 3х63 А. Верхний предел 240-300 В, нижний предел 140-210 В, контроль асимметрии, чередования, слипания фаз.
Реле контроля напряжения CP-723 может работать в одном из режимов:
- Три однофазных реле – каждый из каналов реле имеет свои уставки по напряжению и временным интервалам, функционируют независимо друг от друга.
- Трехфазное реле напряжения – полностью контролирует трехфазную сеть, включая асимметрию, пропадание фаз, а также чередование и «слипание» фаз (если включен контроль этих параметров). Все три канала реле коммутируются одновременно.
Область применения:
- Использование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.
| Nomenclature article | EA04.009.019 |
| ETIM code | EC001438 |
| Напряжение питания, В | 3x(100-450) AC |
| Максимальный коммутируемый ток, А (AC-1) | 3x63 |
| Максимальная мощность нагрузки | См. табл.1 в РЭ |
| Контакт | 3 NO |

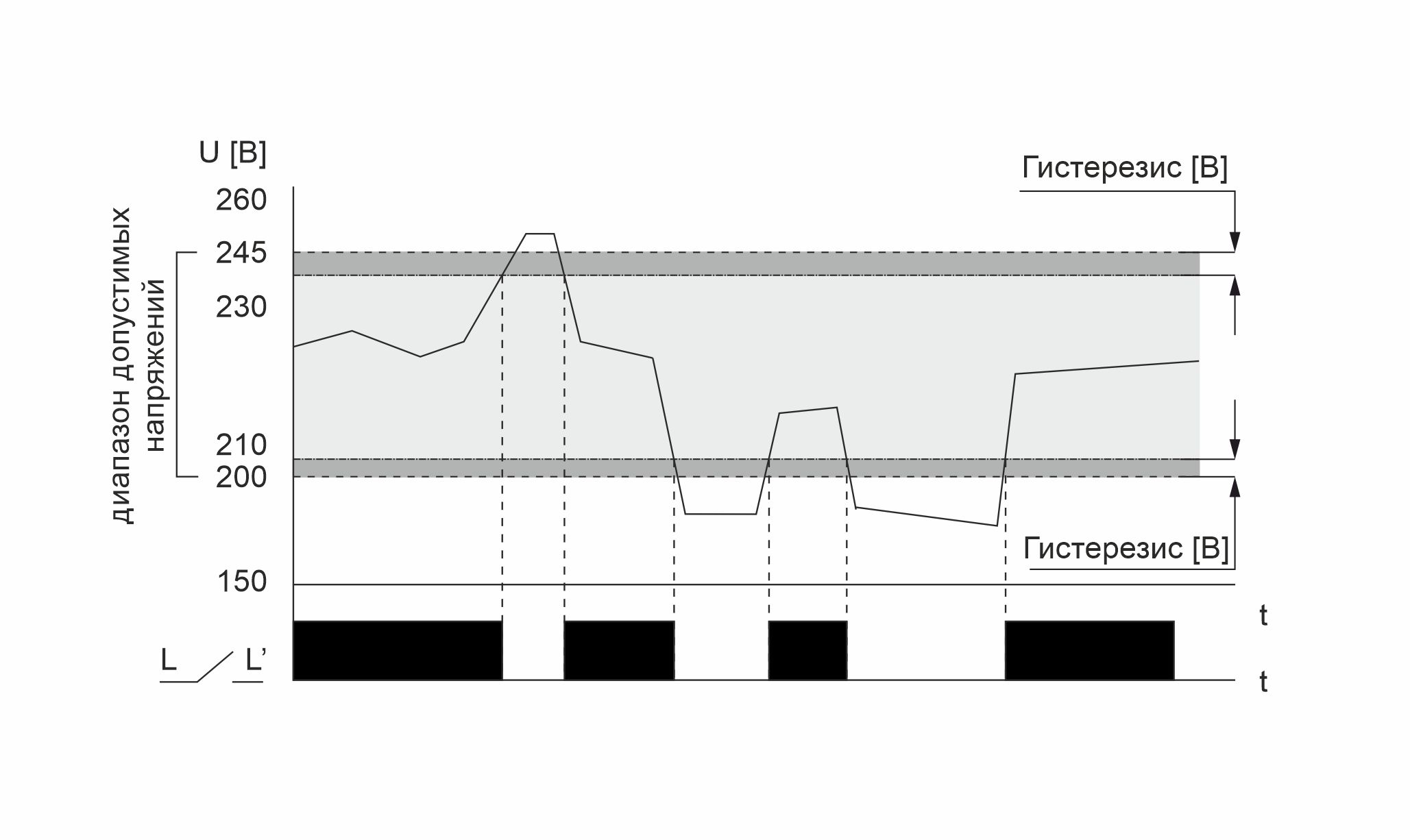

| Диапазон уставок напряжений, В: | |
| -нижний порог | 140...210 |
| -верхний порог | 240...300 |
| -величина асимметрии | 20…100 |
| Погрешность измерений, не более % | 2 |
| Задержка отключения, с: | |
| -нижний порог, асимметрия | 0,5...25 |
| -верхний порог | 0,1…5 |
| Время повторного включения, с | 2…599 |
| Время готовности устройства, с | <5 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты от проникновения | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения окружающей среды | 2 |
| Категория перенапряжения | III |
| Размеры, mm | 105х90х65 |
| Связь | винтовые зажимы 16 мм2 |
| Момент затяжки винтового соединения, Nm | 1,2 |
| Body type | 6S |
| Монтаж | DIN-рейка 35 мм |
* В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с.
Характеристики
Производитель
СООО «Евроавтоматика ФиФ» Республика Беларусь, 231300, г. Лида, ул. Минская, 18А
Бренд
Евроавтоматика F&F
Вес
1 штука весит 0,382 килограмма.
Тип товара
Реле напряжения
Тип монтажа
на Din-рейку
Количество фаз
1.3
Напряжение питания, В
100-450 AC
Индикация напряжения
3 светодиода
Контакт
3 NO
Максимальный коммутируемый ток, А
63
Страна производства
БЕЛАРУСЬ
