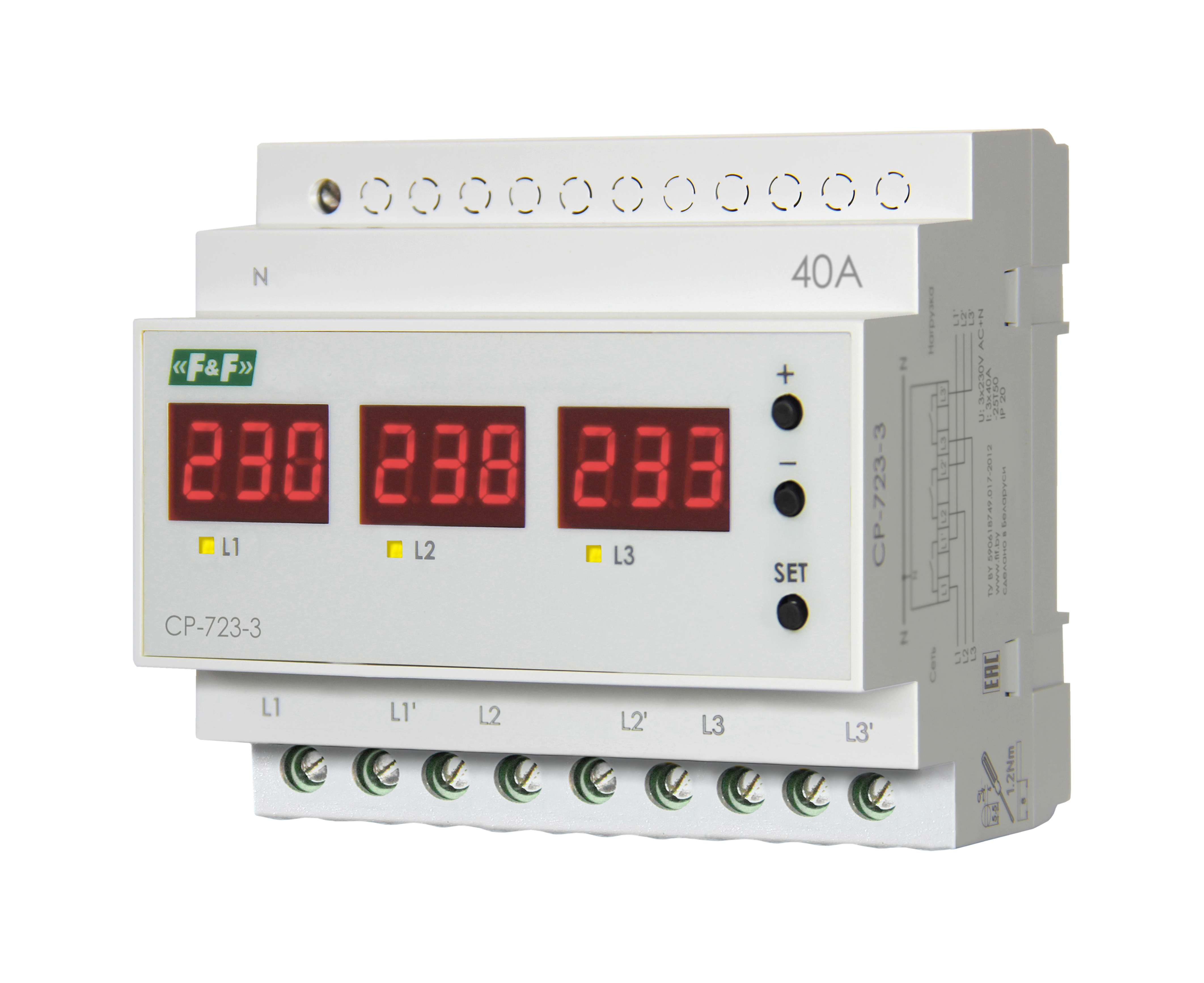

CP-723-3 Реле контроля напряжения EA04.009.022 - предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.
- Контакт 3NO, 3х40 А; Верхний предел 240..300 В; Нижний предел 140..210 В; Контроль асимметрии, чередования, слипания фаз. Защита от циклической нестабильности в сети; Регулировка яркости индикатора
Реле контроля напряжения CP-723-3 может работать в одном из режимов:
- Три однофазных реле – каждый из каналов реле имеет свои уставки по напряжению и временным интервалам, функционируют независимо друг от друга.
- Трехфазное реле напряжения – полностью контролирует трехфазную сеть, включая асимметрию, пропадание фаз, а также чередование и «слипание» фаз (если включен контроль этих параметров). Все три канала реле коммутируются одновременно.
Область применения:
- Использование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.
| Nomenclature article | EA04.009.022 |
| ETIM code | EC001438 |
| Напряжение питания, В | 3x(100..450)+N |
| Максимальный коммутируемый ток, А | 3х40 АС-1/250 В АС |
| Контакт | 3 NO |

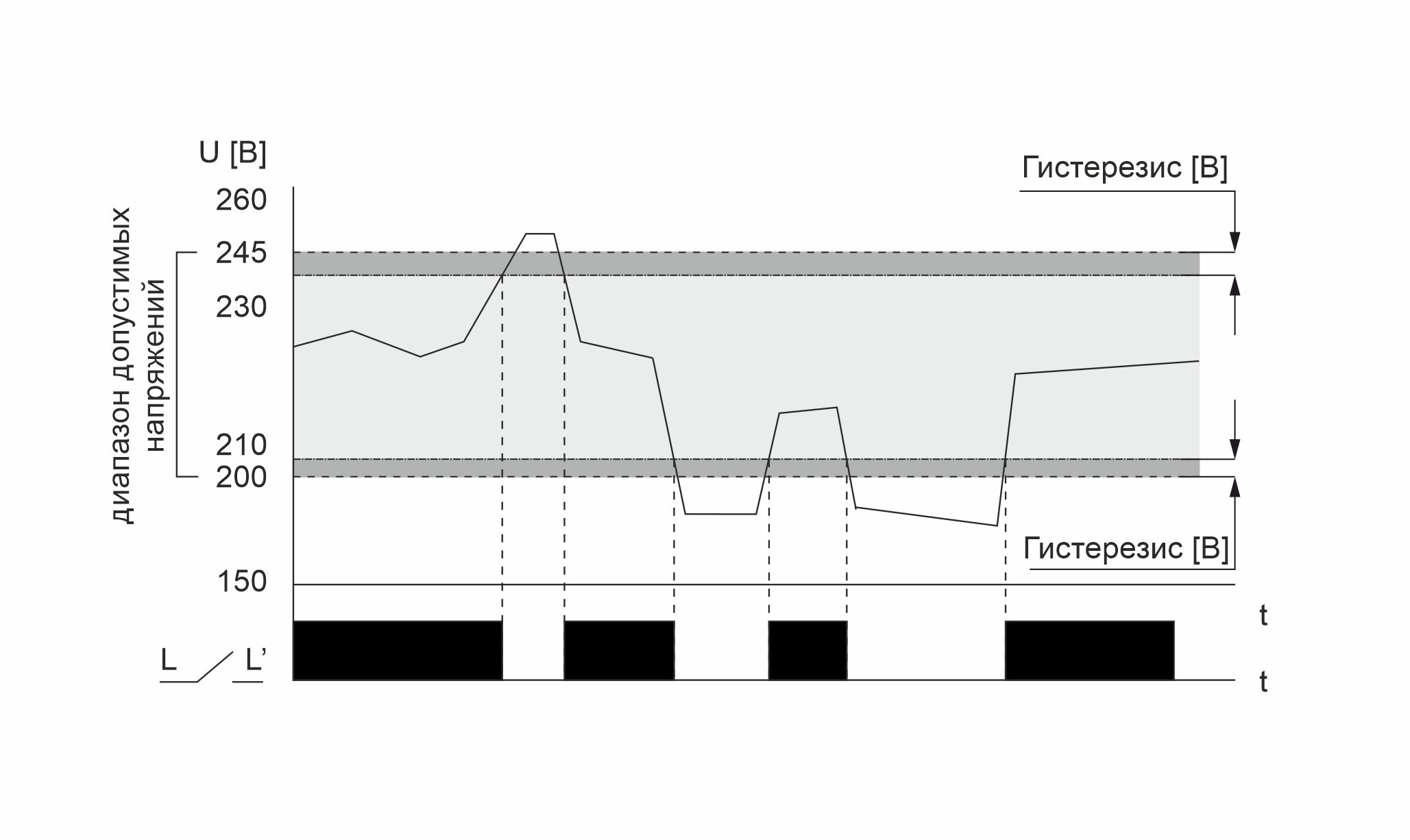

| Диапазон уставок напряжений, В: | |
| -нижний порог | 140..210 |
| -верхний порог | 240..300 |
| -величина асимметрии | 20..100 |
| Погрешность измерений, не более % | 2 |
| Задержка отключения, с: | |
| -нижний порог, асимметрия | 0,5..25 |
| -верхний порог | 0,1..5 |
| Restart up time: | |
| -основное | 2..599 с |
| -при нестабильности сети | 1 мин..100 мин |
| Время готовности устройства, с | <5 |
| Диапазон рабочих температур, °С | -25..+50 |
| Степень защиты от проникновения | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения окружающей среды | 2 |
| Категория перенапряжения | III |
| Размеры, mm | 105х90х65 |
| Соединительные винтовые зажимы | 16 мм2 |
| Момент затяжки винтового соединения, Nm | 1,2 |
| Body type | 6S |
| Монтаж | DIN-рейка 35 мм |
** УХЛ2 - диапазон рабочих температур от -40 до +55°С.
* В случаях снижения напряжения ниже 100 В реле отключается на время 0,3 с, при превышении напряжения свыше 300 В реле отключается на время 0,1 с.
Характеристики
Производитель
СООО «Евроавтоматика ФиФ» Республика Беларусь, 231300, г. Лида, ул. Минская, 18А
Бренд
Евроавтоматика F&F
Вес
1 штука весит 0,38 килограмма.
Тип товара
Реле напряжения
Тип монтажа
на Din-рейку
Количество фаз
1.3
Напряжение питания, В
3х40 АС-1/250 В АС
Индикация напряжения
3 светодиода
Контакт
3 NO
Максимальный коммутируемый ток, А
63
Страна производства
БЕЛАРУСЬ
