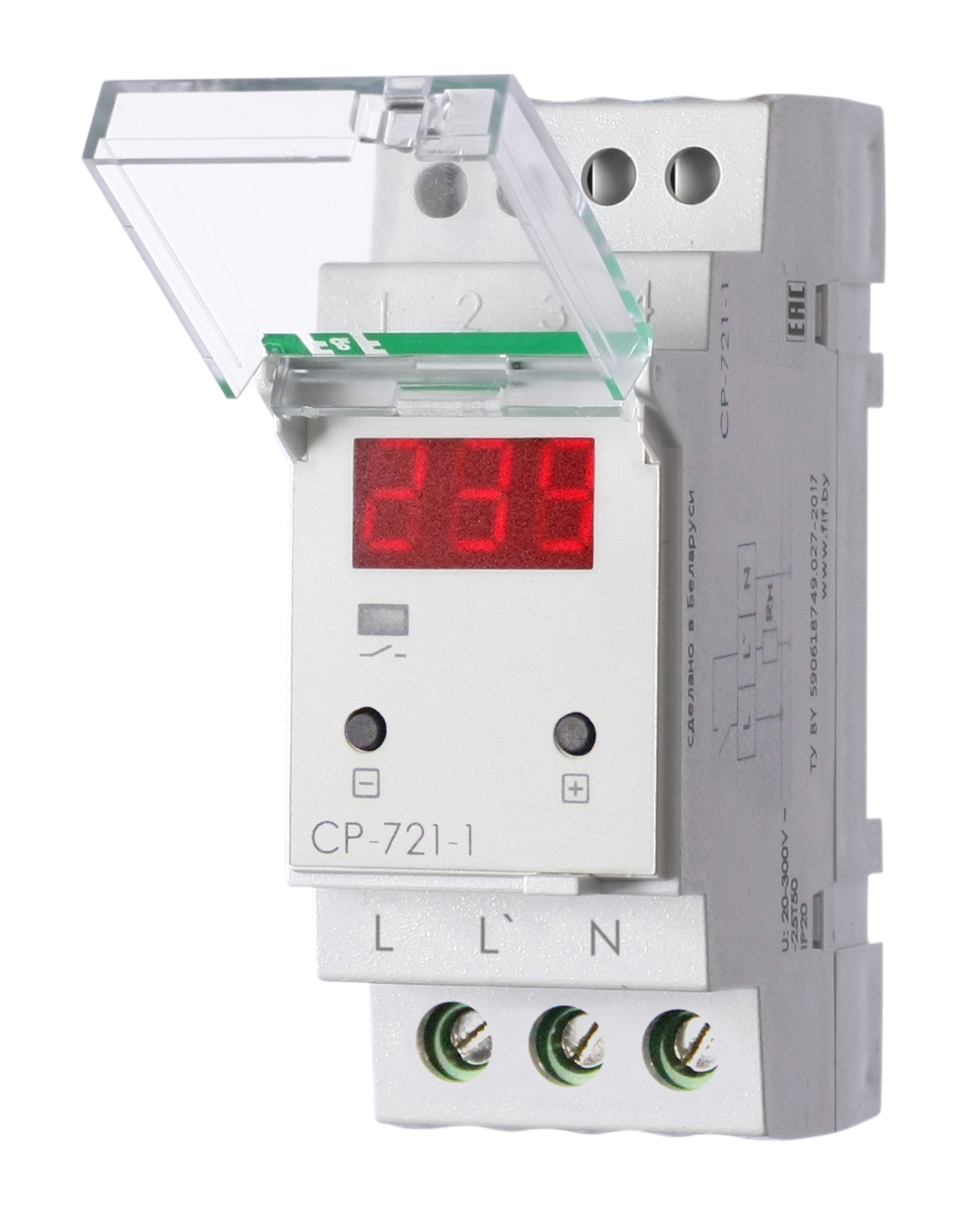

CP-721-1 УХЛ2 Реле контроля напряжения EA04.009.018 - предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, обрыва нулевого провода, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока.
- Защита осуществляется путем отключения нагрузки от сети питания.
- -40…+55 °С Напряжение питания 100-450 В, контакт 1NO, 63 А. Встроенный таймер.
- Регистрация аварий в памяти.
- Индикация текущего напряжения.

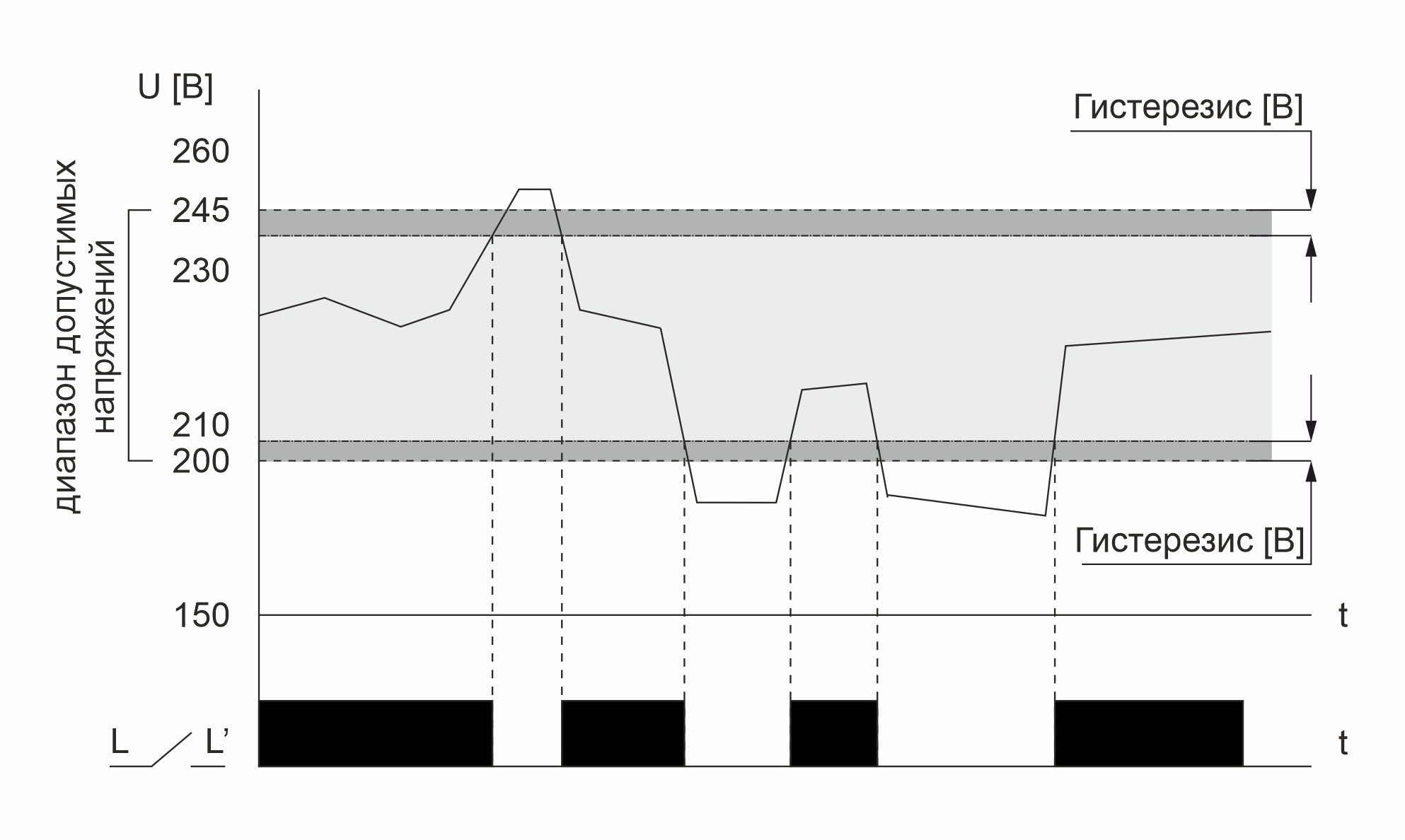

Принцип работы:
- Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне.
- Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели.
- Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения.
- В случае восстановления после отсутствия напряжения время АПВ увеличивается на величину времени готовности устройства.
Область применения:
- Защита однофазных сетей.
- Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах.
- В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.
| Nomenclature article | EA04.009.018 |
| ETIM code | EC001438 |
| Напряжение питания, В | 100..450 AC |
| Частота, Гц | 40..60 |
| Максимальный коммутируемый ток, А (AC-1) | 63 |
| Контакт | 1NO |
| Иип контролируемого напряжения | переменное |
| Диапазон уставок напряжений, В: | |
| -нижний порог | 140..210 |
| -верхний порог | 240..300 |
| Погрешность измерений, не более % | 2 |
| Hysteresis, V | 5 |
| Задержка отключения, с:* | |
| -нижний порог, асимметрия | 0,5..25 |
| -верхний порог | 0,06..5 |
| Время перезапуска: | |
| - основное | 2с..9мин 59с |
| - при нестабильности сети | 1мин..100мин |
| Время готовности устройства, с | <2 |
| Диапазон рабочих температур, °С | -25..+50 |
| Степень защиты от проникновения | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт | 3 |
| Степень загрязнения окружающей среды | 2 |
| Категория перенапряжения | III |
| Размеры, mm | 35х90х60 |
| Связь | винтовые зажимы 2,5..16 мм2 |
| Момент затяжки винтового соединения, Nm | 1,2 |
| Body type | 2S |
| Масса, кг | 0,14 |
| Монтаж | DIN-рейка |
* В случаях превышения напряжения свыше 300 В либо понижения ниже 100 В, реле отключается за время 0,05 секунды.
* УХЛ2 – диапазон рабочих температур от -40 до +55 °С.
Характеристики
Производитель
СООО «Евроавтоматика ФиФ» Республика Беларусь, 231300, г. Лида, ул. Минская, 18А
Бренд
Евроавтоматика F&F
Вес
1 штука весит 0,14 килограмма.
Тип товара
Реле напряжения
Тип монтажа
на Din-рейку
Количество фаз
1
Напряжение питания, В
100-450 AC
Индикация напряжения
1 светодиод
Контакт
1 NO
Максимальный коммутируемый ток, А
63
Страна производства
БЕЛАРУСЬ
