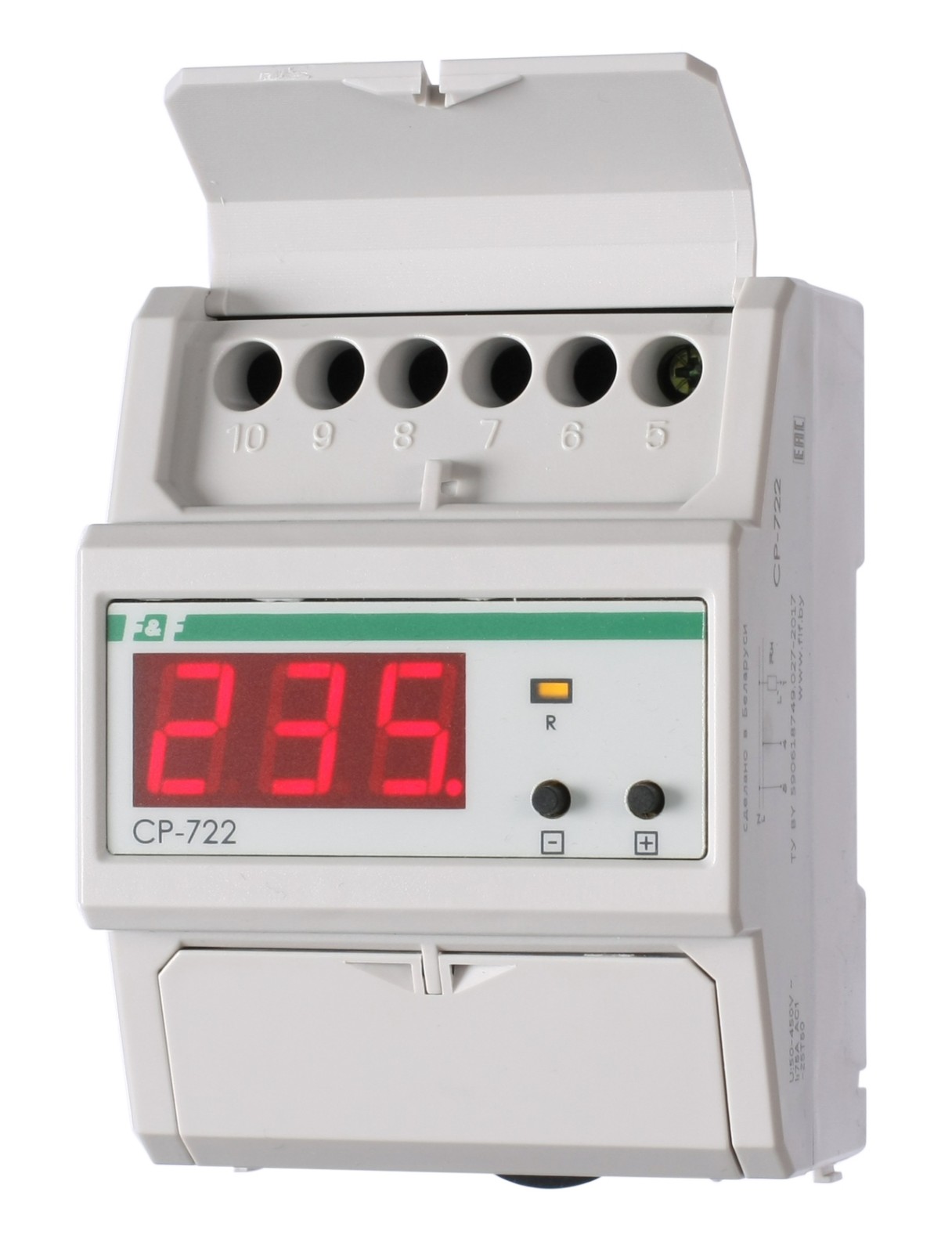

CP-722 Реле контроля напряжения EA04.009.009 - предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, обрыва нулевого провода, контроля величины напряжения, тока и мощности в питающей однофазной сети переменного тока, регистрации предельных значений напряжения, а также типа произошедшей аварии.
- Функция контроля тока обеспечивает защиту проводов от перегрузок.
- Защита осуществляется путем отключения нагрузки от сети питания.
- Напряжение питания 50..450 В, контакт 1NO, 80 А.
- Контроль тока и мощности, встроенный таймер, регистрация аварий в памяти, индикация текущего напряжения.
Особенности:
- контроль тока и мощности (регулируемая настройка в диапазоне 1...80 А);
- память последней аварии;
- память минимального зарегистрированного напряжения;
- память максимального зарегистрированного напряжения;
- время, прошедшее с момент последнего включения реле;
- счетчик количества отключений по причине аварии;
- защита настроек посредством пароля.

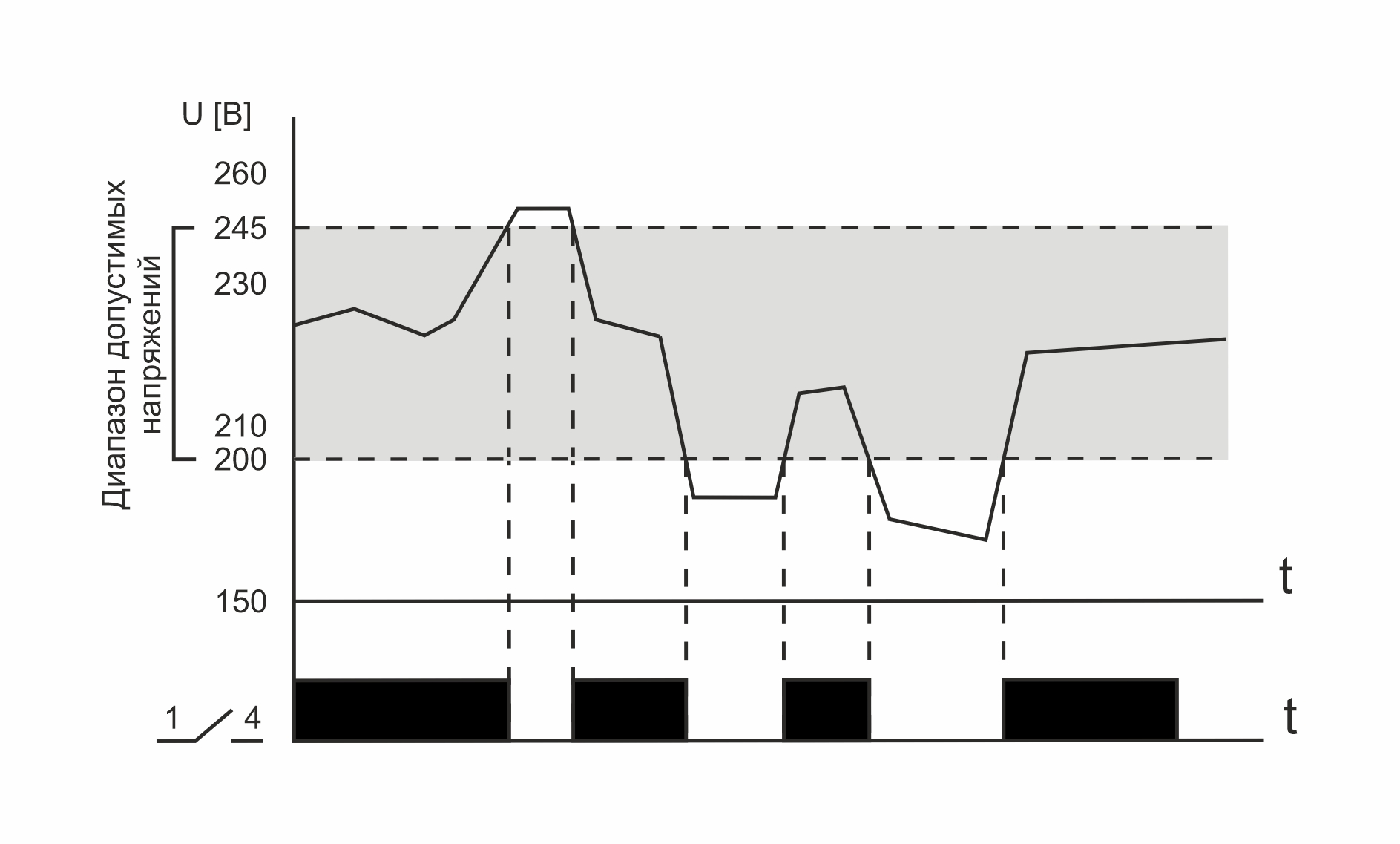

Принцип работы:
- Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в заданном диапазоне и ток не превышает установовленного значения. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели.
- Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения.
- В случае восстановления после отсутствия напряжения время АПВ увеличивается на величину времени готовности устройства.
| Nomenclature article | EA04.009.009 |
| ETIM code | EC001438 |
| Напряжение питания, В | 50..450 AC |
| Частота, Гц | 40...60 |
| Максимальный коммутируемый ток, А (AC-1) | 80 |
| Contact | 1NO |
| Тип контролируемого напряжения | переменное |
| Диапазон уставок напряжений, В: | |
| - нижний порог | 140...210 |
| - верхний порог | 240...300 |
| Погрешность измерения напряжения, % | <2 |
| Hysteresis, V | 5 |
| Задержка отключения, с:* | |
| - нижний порог | 0,5...25 |
| - верхний порог | 0,1...5 |
| Время повторного включения, с | 2...599 |
| Диапазон измеряемых токов, А | 1...80 |
| Погрешность измерения тока, не более | 3%±3МЗР |
| Уставка отключения по току перегрузки, А | 1...80 |
| Задержка отключения по току перегрузки, с | 0,5...60 |
| Время готовности устройства, с | <2 |
| Коммутационная износостойкость, циклов | 100000 |
| Потребляемая мощность, Вт не более | 3,0 |
| Категория перенапряжения | III |
| Диапазон рабочих температур, °С** | -25...+50 |
| Связь | винтовые зажимы 2,5...16 мм2 |
| Момент затяжки винтового соединения, Nm | 1,2 |
| Dimensions, mm | 75x100x66 |
| Body type | 4,5S |
| Масса, кг | 0,32 |
| Монтаж | на DIN-рейку |
** УХЛ2 – диапазон рабочих температур от -40 до +55 °С.
*В случае превышения напряжения выше 300 В или снижения ниже 120 В реле отключается за время 0,05 секунды.
Характеристики
Производитель
СООО «Евроавтоматика ФиФ» Республика Беларусь, 231300, г. Лида, ул. Минская, 18А
Бренд
Евроавтоматика F&F
Вес
1 штука весит 0,32 килограмма.
Тип товара
Реле напряжения
Тип монтажа
на Din-рейку
Количество фаз
1
Напряжение питания, В
50-450 AC
Индикация напряжения
1 светодиод
Контакт
1 NO
Максимальный коммутируемый ток, А
80
Страна производства
БЕЛАРУСЬ
