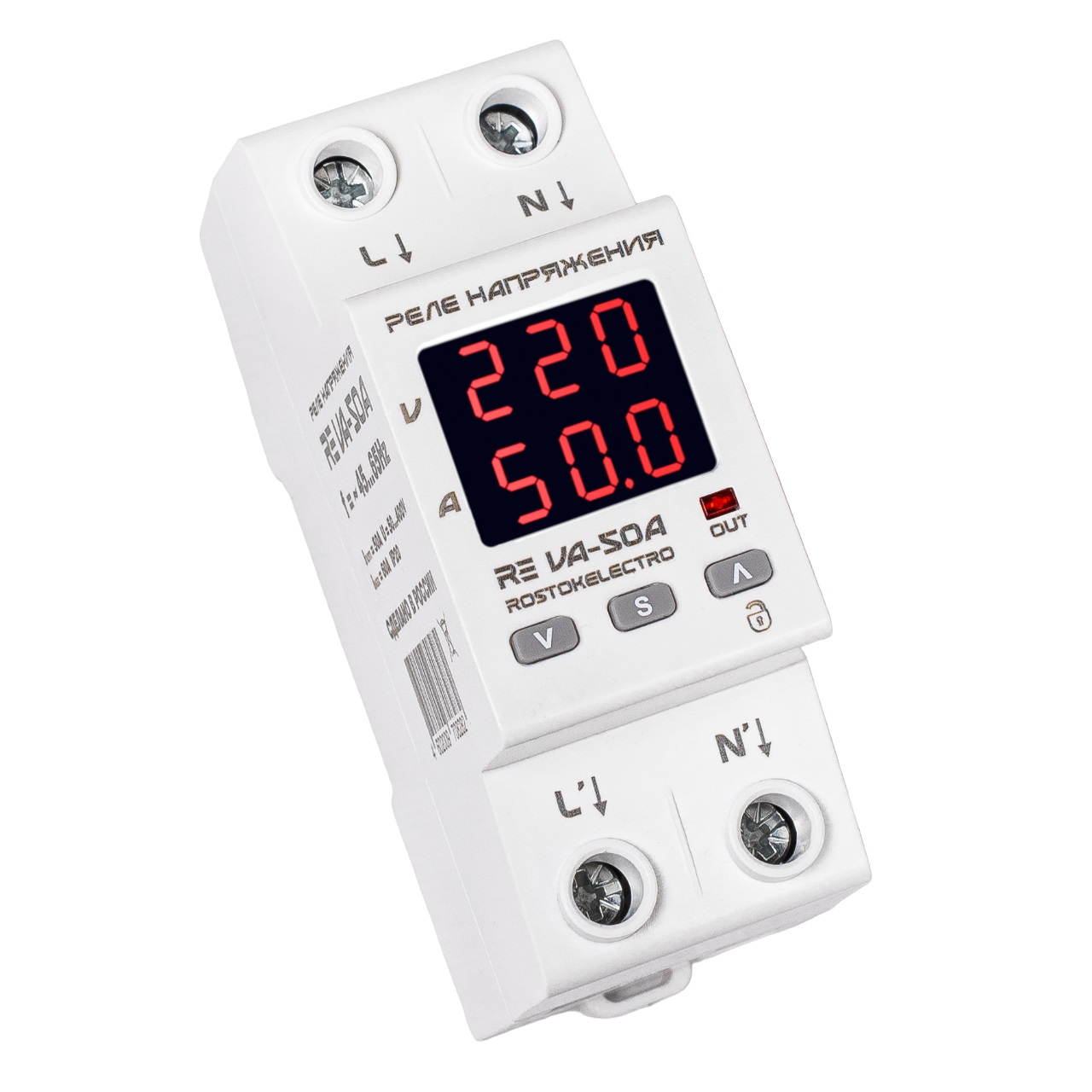

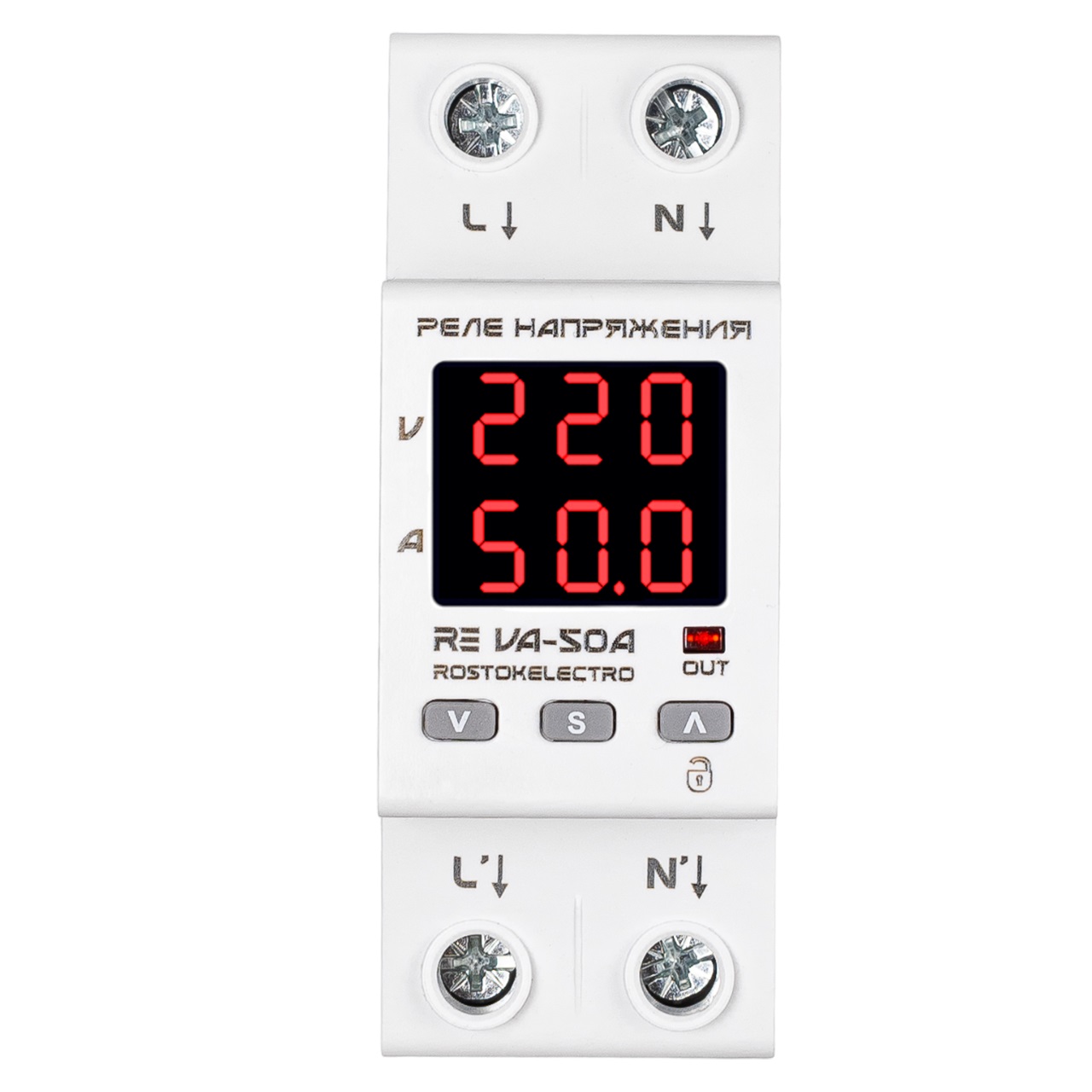

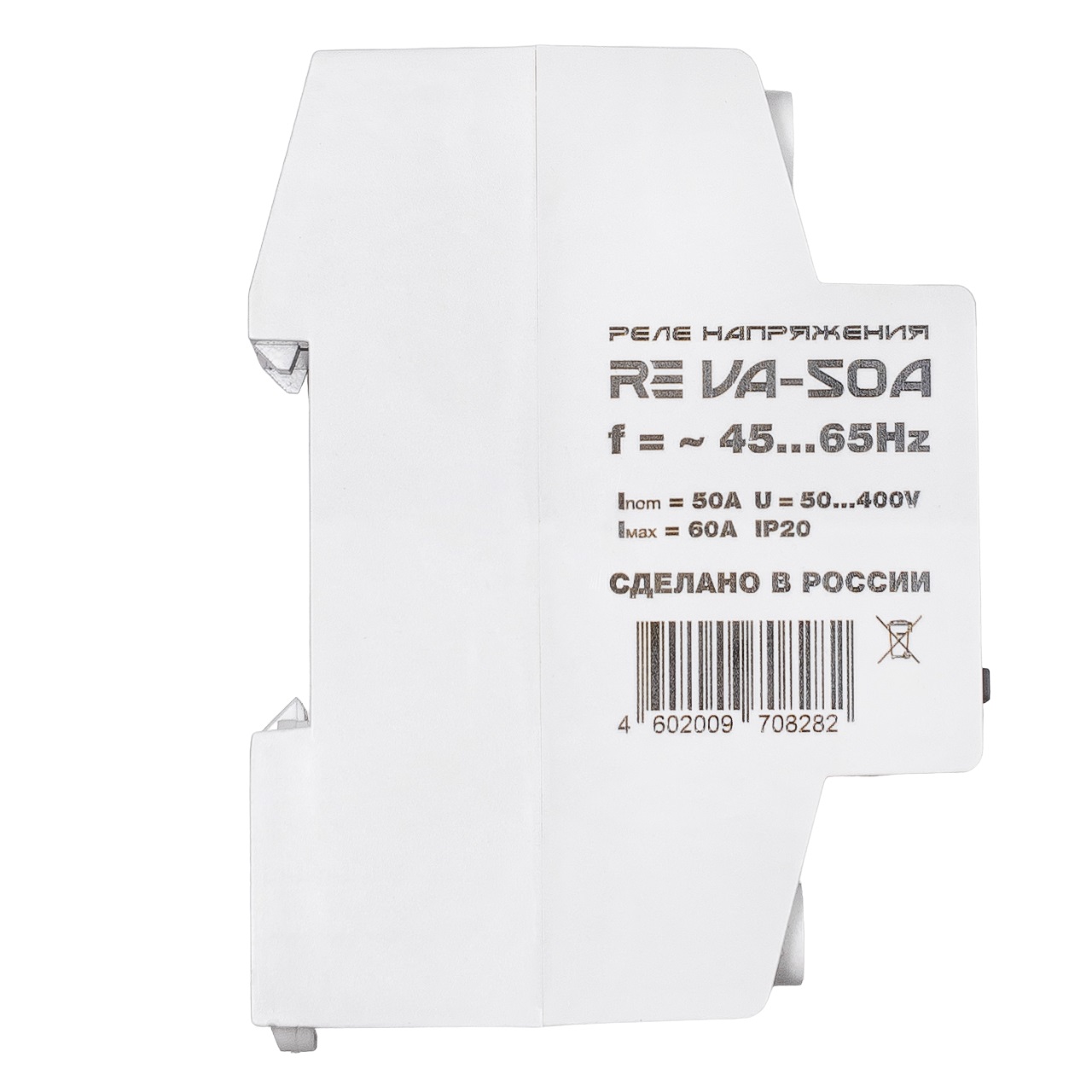

Реле напряжения с защитой от перегрузок по току RE VA-50А предназначено для защиты электрического оборудования от скачков напряжения в сети, обрыва нулевого провода и превышения тока в цепи потребителей.
Реле напряжения RE VA-50А может работать как с бытовой электросетью с частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы
Эти приборы существенно увеличивает срок эксплуатации бытовой техники и прочего электрооборудования.
Прибор не имеет аналогов, совмещая в себе функционал нескольких устройств:
- реле напряжения;
- реле тока (ограничителя мощности).
- амперметра;
- вольтметра;
- ваттметра
Основные особенности:
- Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
- Возможность изменения ограничения по току с шагом 1А от номинального. Эта функция дает возможность применять реле, когда требуется уменьшить порог или использовать не стандартные значения.
- Полноценный транзит нуля (шина 16 кв.мм).
- Блокировка кнопок от случайного нажатия.
- Возможность калибровки показаний вольтметра.
- Вывод на экран значения потребляемой мощности, наряду со значениями напряжения и силы тока.
- Скорость обработки показаний сети обеспечивает современные микроконтроллер Microchip, работающий на частоте 32 МГц!
- True RMS.
- Внутренняя Термозащита с возможностью контроля в настройках.
- Размер 2 ДИН.
- Полностью цифровое управление.
- Четко читаемые показания сети на дисплее.
- Настройка комфортного значения яркости дисплея.
- Тип реле – импульсное реле.
Принцип работы и характеристики:

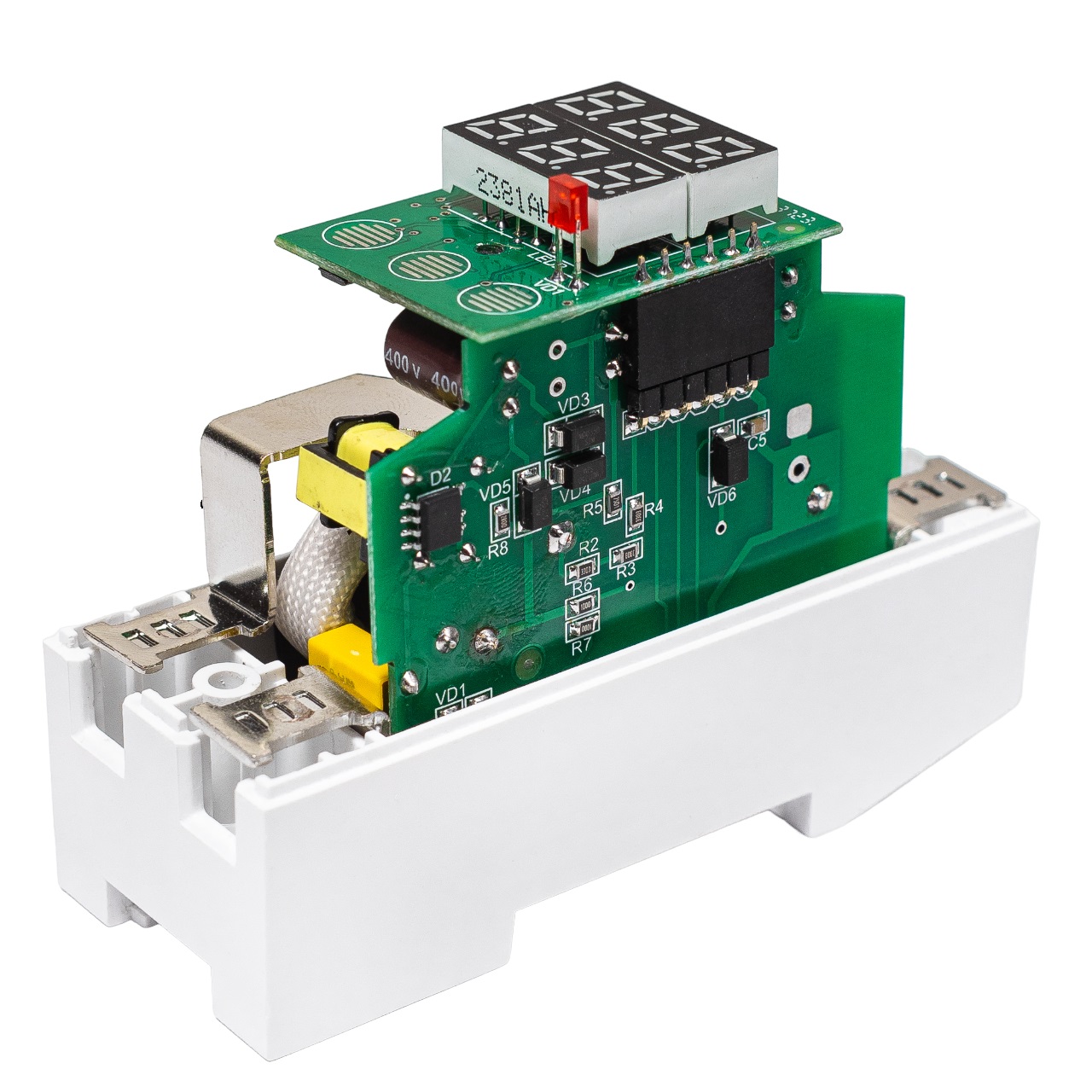

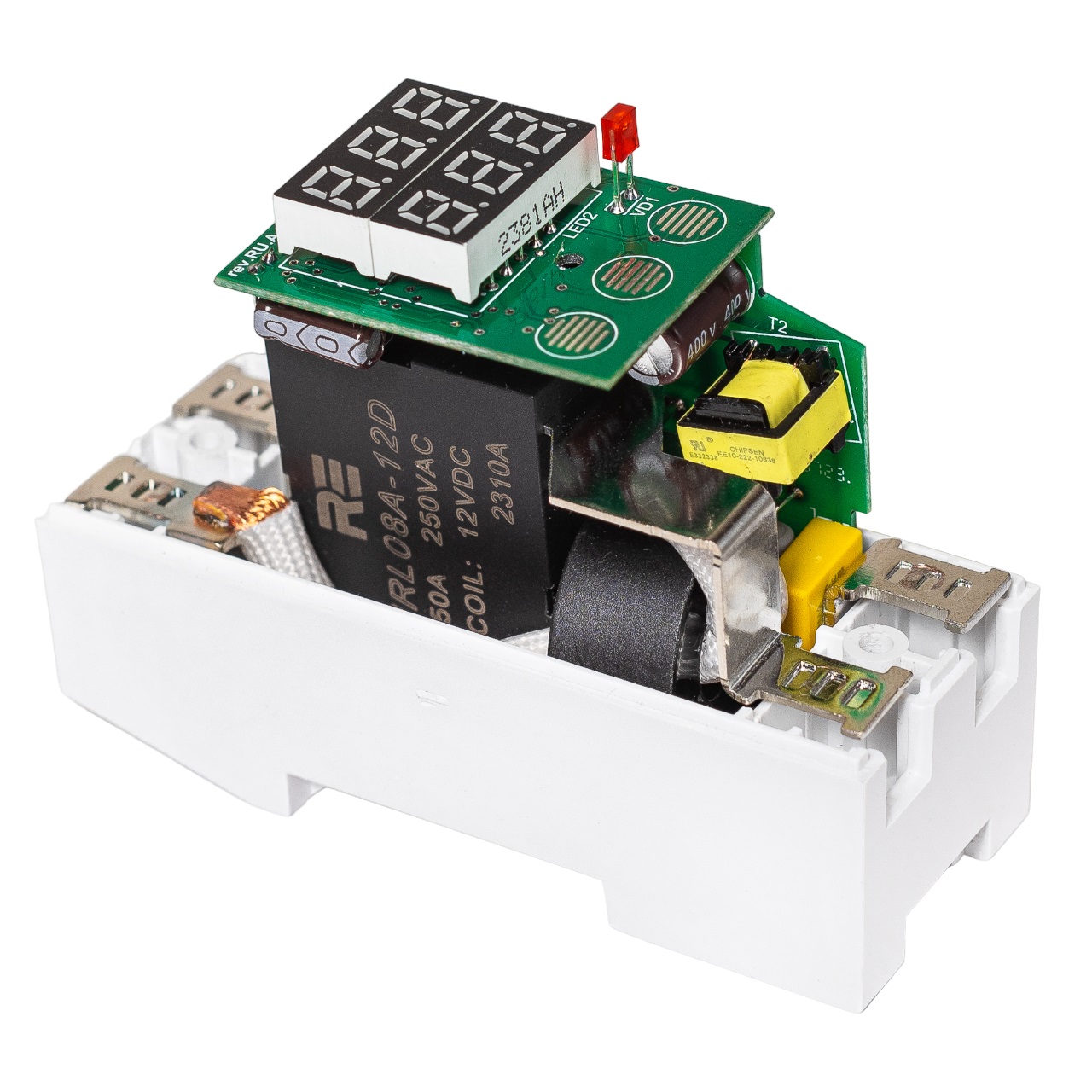

Измерительный блок на основе микроконтроллера Microchip регистрирует и анализирует величину напряжения в сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство отключает нагрузку, тем самым предотвращая попадание на ее вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.
Кроме того, прибор контролирует величину тока подключенной нагрузки и по аналогии с вводным автоматом.
Технические характеристики:
|
Технические параметры |
VA-50A |
|
Номинальный ток нагрузки* (максимальный ток в течение не более 10 мин), А |
50(63) |
|
Номинальная (долговременная) мощность*, кВт *- при активной нагрузке |
11,0 |
|
Рабочее напряжение, В |
50-400 |
|
Пределы измеряемого тока, А |
1-63 |
|
Рабочая частота сети, Гц |
45-65 |
|
Верхний предел отключения по напряжению (программируется), В |
210-270 (250**) |
|
Нижний предел отключения по напряжению (программируется), В |
120-200 (170**) |
|
Время задержки включения (программируется), сек |
5-600 (15**) |
|
Время отключения по верхнему пределу напряжения, сек, не более |
0,02 |
|
Время отключения по нижнему пределу напряжения, сек, не более |
1 (120-170В) 0,02 (<120В) |
|
Предел отключения по току, А |
От 1 до I ном (шаг 1А) |
|
Количество отключений по току |
1-10, ∞ |
|
Время отключений, сек, при |
Iном ˂ Iизм ˂ Iмакс – 600 сек; Iмакс ˂ Iизм ˂ 2 Iном – 5 сек; Iизм ≥ 2 Iном - 0,02 сек |
|
Погрешность вольтметра, %, не более |
1 |
|
Погрешность измерения силы тока (от 1А до 63А),%, не более |
2 |
|
Потребляемая мощность реле, Вт, не более |
1.5 |
|
Макс. сечение провода, мм2 |
10 |
|
Момент затяжки винтов клемм, Нм |
2,2±0,2 |
|
Рабочая температура, °С |
-25…+50 |
|
Габаритные размеры, мм |
90*35*67 |
|
Вес нетто, кг |
0,185 |
|
Вес брутто, кг |
0,205 |
|
**- Заводские установки |
|
|
Крепление прибора на монтажный профиль TS-35 (DIN -рейка) |
|
