Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю (ОЗЗ) и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.
При возникновении замыкания на землю включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.
При поднесении приёмника "ПТ-01ВЛ" к каждой из ячейки на поврежденной линии будет максимальное значение индикации.
После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.
Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.
- Запатентованный метод определения поврежденного фидера с применением генератора;
- Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
- Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”, "Волна", "Зонд");
- Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
- Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
- Диапазон рабочих температур от – 30 до + 55 º С.

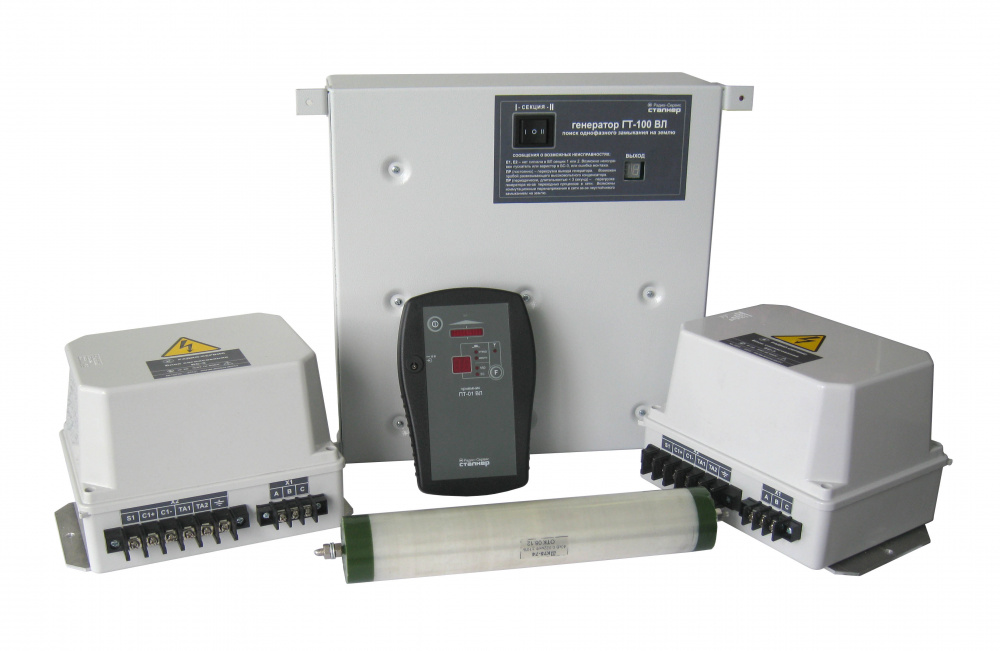

| Радио-Сервис Сталкер ВЛ | |||
|---|---|---|---|
| Генератор ГТ-100ВЛ | |||
| Выходное напряжение | не более 400 В * | ||
| Формируемые рабочие частоты | Двухчастотный, основная частота 526 Гц | ||
| Отклонение от рабочей частоты | не более ±1 Гц | ||
| Диапазон напряжений питания переменного тока (от 45 до 55 Гц) | от 198 до 242 В | ||
| Максимальная потребляемая мощность | не более 150 ВА * | ||
| Габаритные размеры | 370х320х135 мм | ||
| Масса | 8,5 кг | ||
| Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ. | |||
| Приемник ПТ-01ВЛ | |||
| Номинальные значения рабочих частот | при работе с генератором | 526 Гц | |
| при работе без генератора | 50, 550 Гц | ||
| Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ | не менее 400 мкА | ||
| Динамический диапазон входных сигналов | не менее 92 дБ | ||
| Ширина полосы пропускания для каждой рабочей частоты | по уровню минус 3 дБ | по уровню минус 60 дБ | |
| не более 9 Гц | не более 24 Гц | ||
| Диапазон напряжений питания постоянного тока | от 4,4 до 6,0 В | ||
| Габаритные размеры | 175х115х40 мм | ||
| Время непрерывной работы в нормальных условиях при заряженных аккумуляторах | не менее 7 ч | ||
| Масса | 0,9 кг | ||
| Блок согласования БС-3 | |||
| Ограничение входного напряжения переменного тока | не более 700 В | ||
| Габаритные размеры | 225х175х145 мм | ||
| Масса | 1,5 кг | ||
