Устройство поиска повреждений УПП-10Н предназначено для применения в воздушных и кабельных электрических сетях 6, 10 кВ оперативно-выездным бригадам (ОВБ) для ускорения выявления аварийных линий или их участков при наличии коротких замыканий (КЗ) «на землю». Устройство позволяет исключить пробные включения на возможное короткое замыкание, опасное для оборудования и персонала, особенно в сетях с большими токами коротких замыканий.

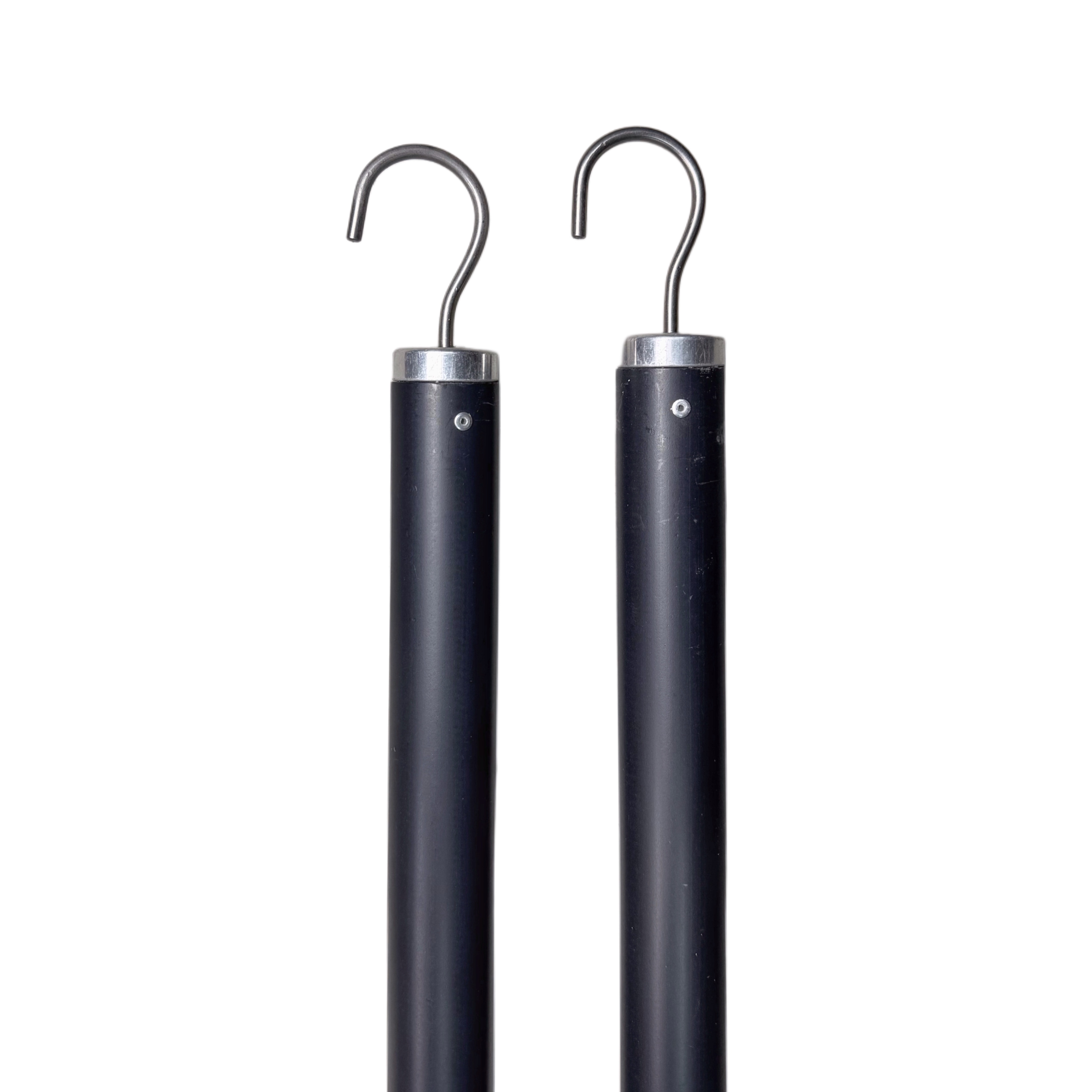

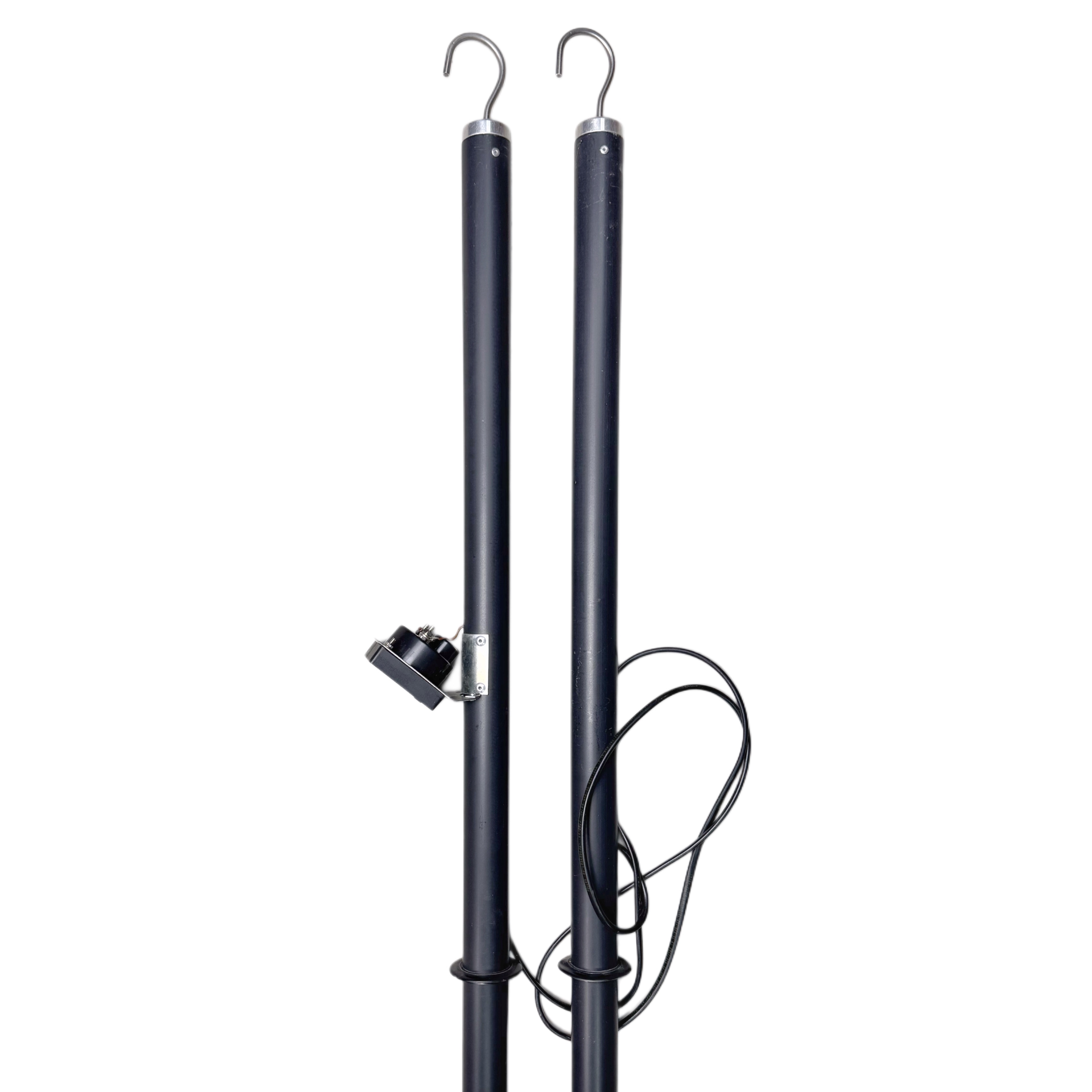

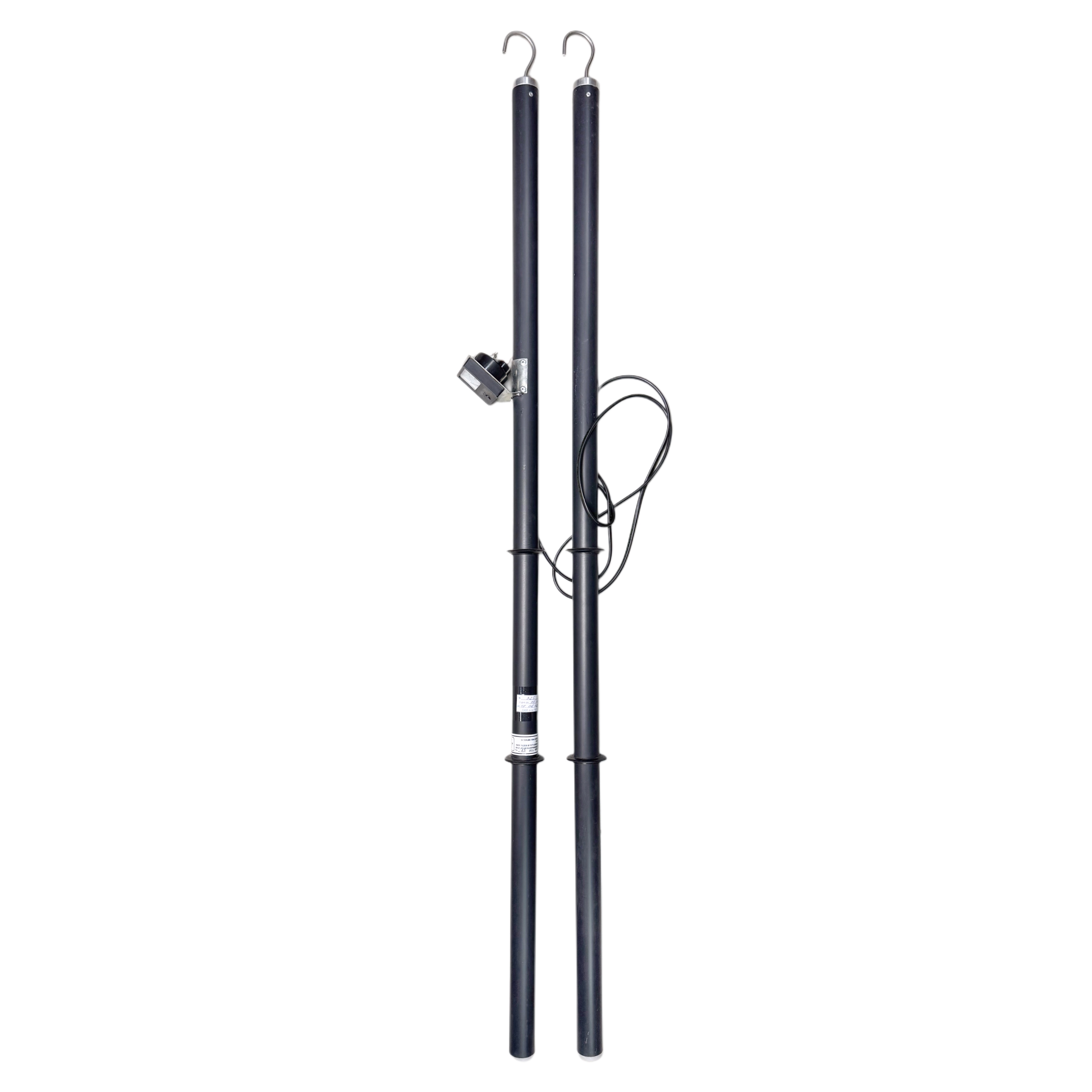

УПП-10 состоит из двух полых изоляционных штанг. Элементы электрической схемы, диоды и резисторы, размещены внутри штанг и соединяются между собой гибким проводом в высоковольтной изоляции. Для осуществления контакта с токоведущими частями на концах штанг предусмотрены контактные выводы.

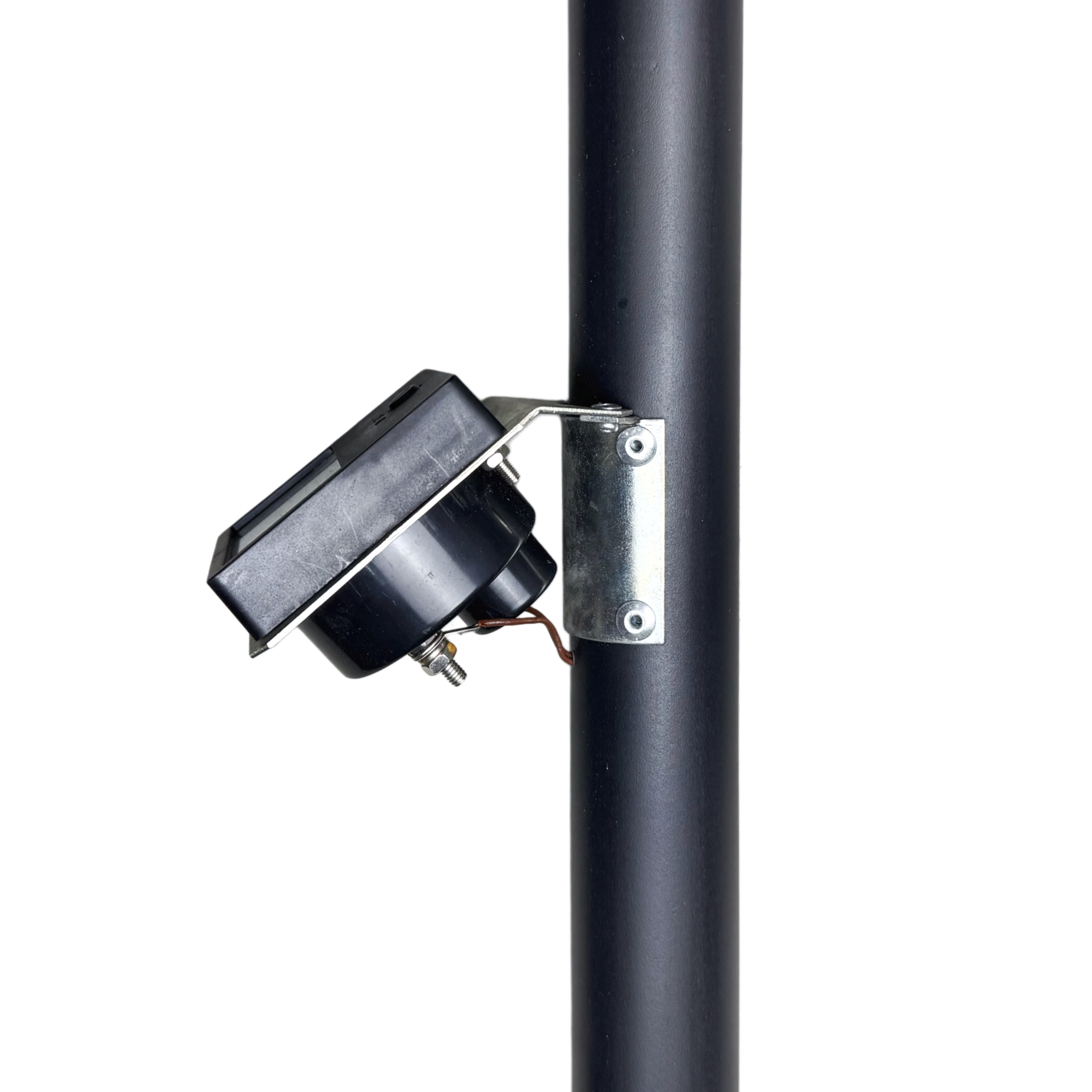

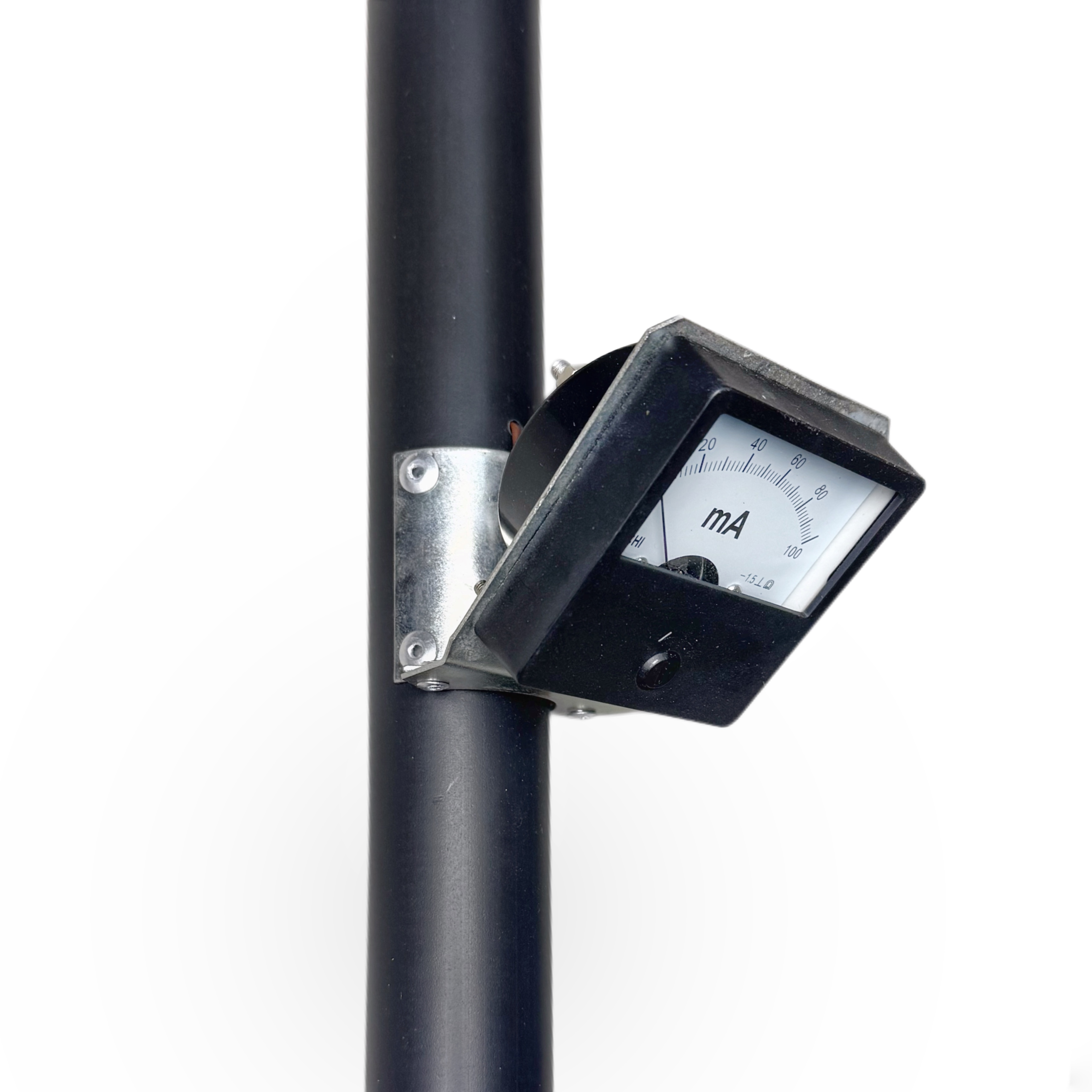

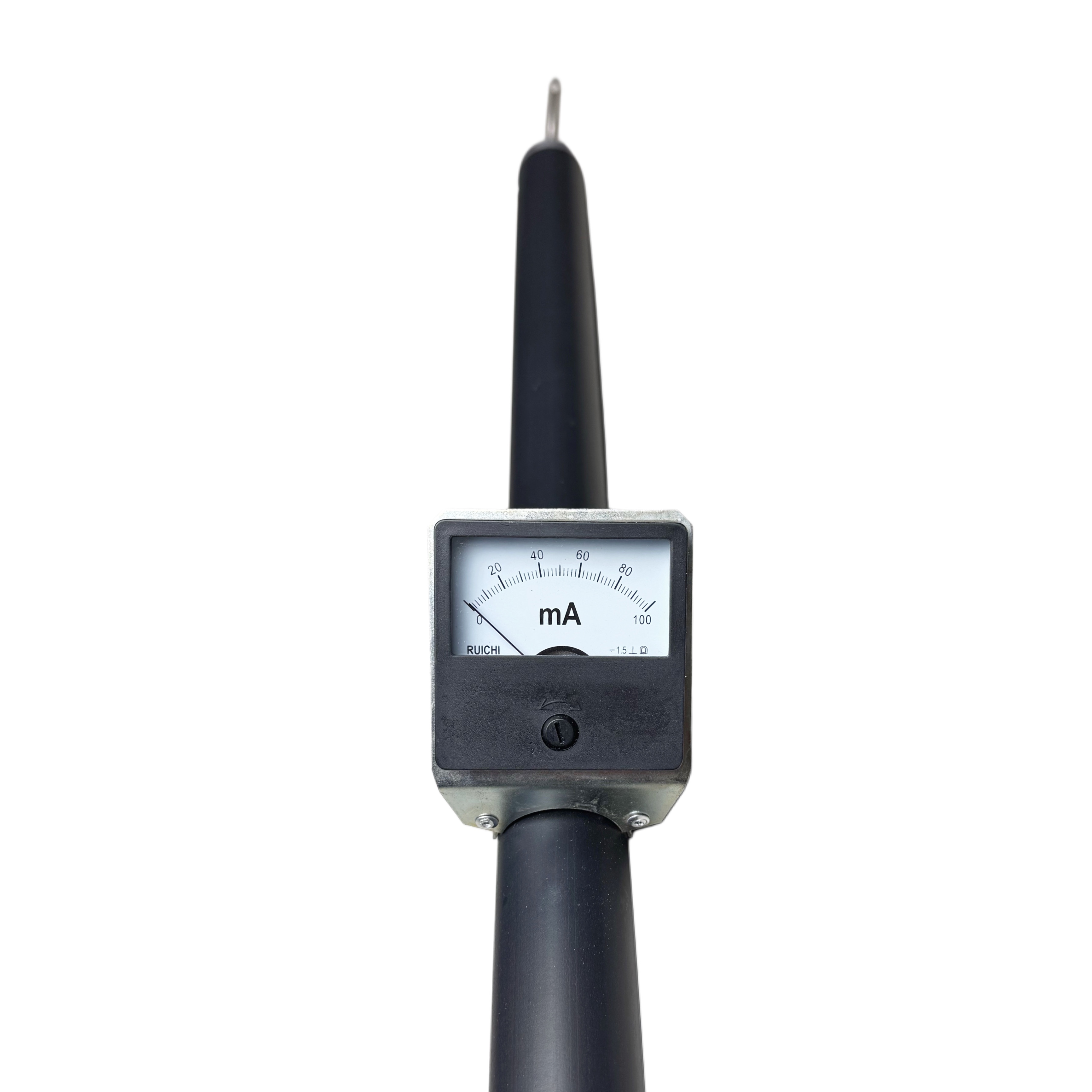

Индикатором является стрелочный прибор, миллиамперметр 0-100 мкА. Он закреплен на одной из штанг вблизи ограничительного кольца, на рабочей части.
Минимальные размеры изолирующей части каждой штанги составляют не менее 320 мм. Длина рукоятки не менее 370 мм. Длина соединительного проводника 1500 мм. Рабочих частей не более 580 мм.

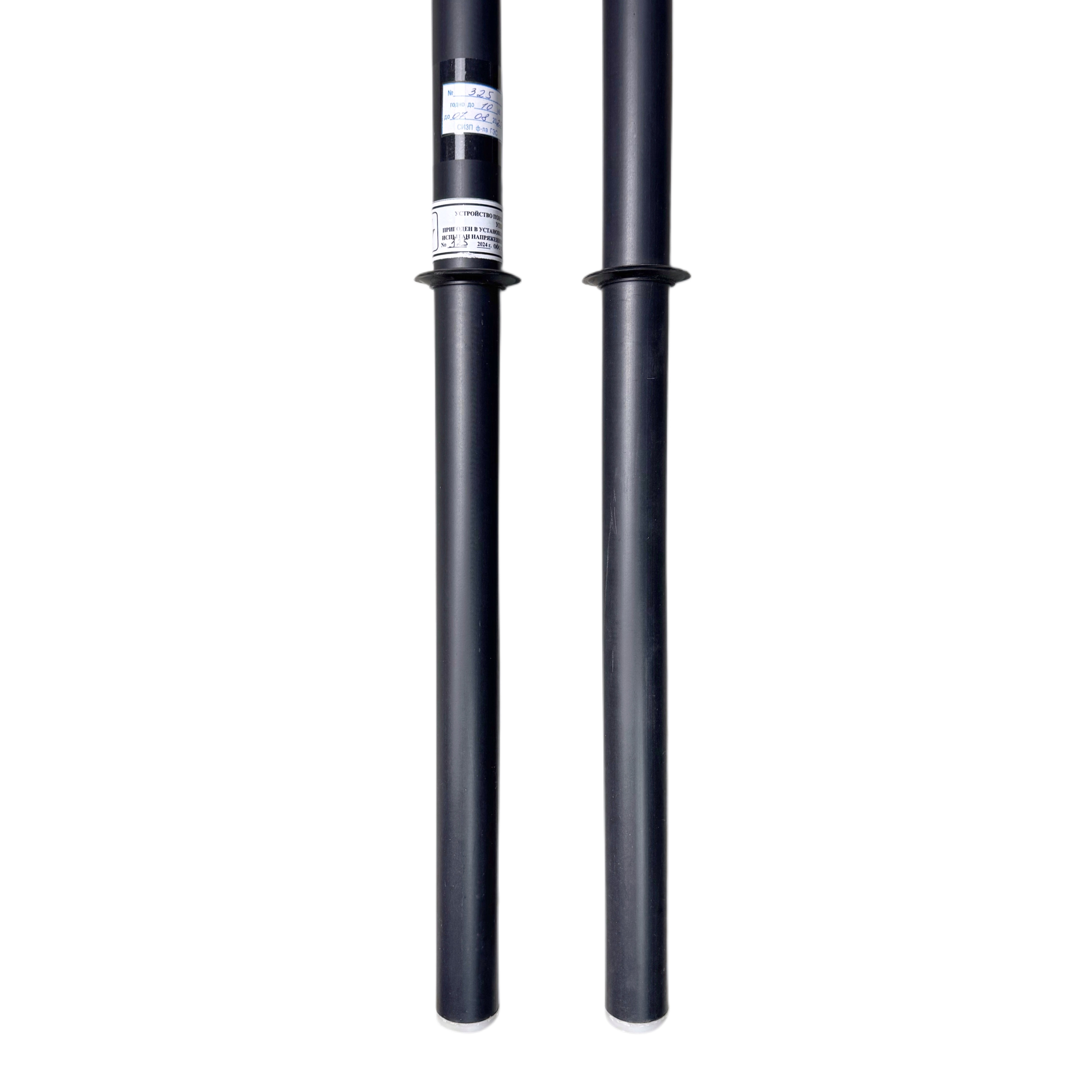

Рабочая часть УПП-10 (участок от контактного вывода до ввода высоковольтного провода) отделена разделительным кольцом от изоляционной части (участок от высоковольтного провода до упорного кольца рукоятки).
Условия эксплуатации устройства:
- температуре окружающего воздуха от -45°С до +40°С.
- относительная влажность воздуха не выше 98% (при температуре +25°С).
Технические характеристики:
- Рабочее напряжение, кВ: 6 - 10
- Диапазон сигнализации величина тока, мА: 0- 100
- Погрешность индикации, не более: не нормируется (разряд индикатора)
- Время измерения, С, не более: 10
- Длина общая, мм: 1140
- в том числе рабочих частей, мм, не более: 600
- изолирующих частей, мм: 370
- рукояток, мм, не менее: 370
- соединительного провода, мм: 1400
- Масса, кг, не более: 1,7
