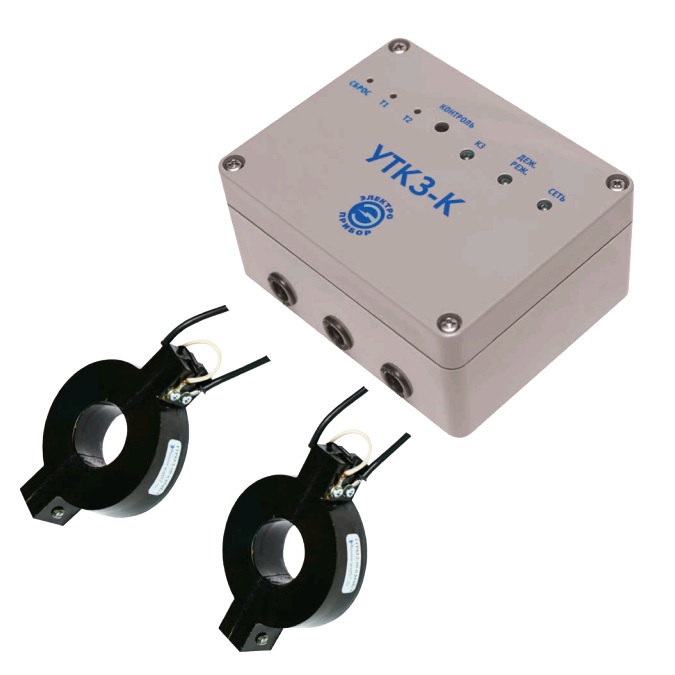

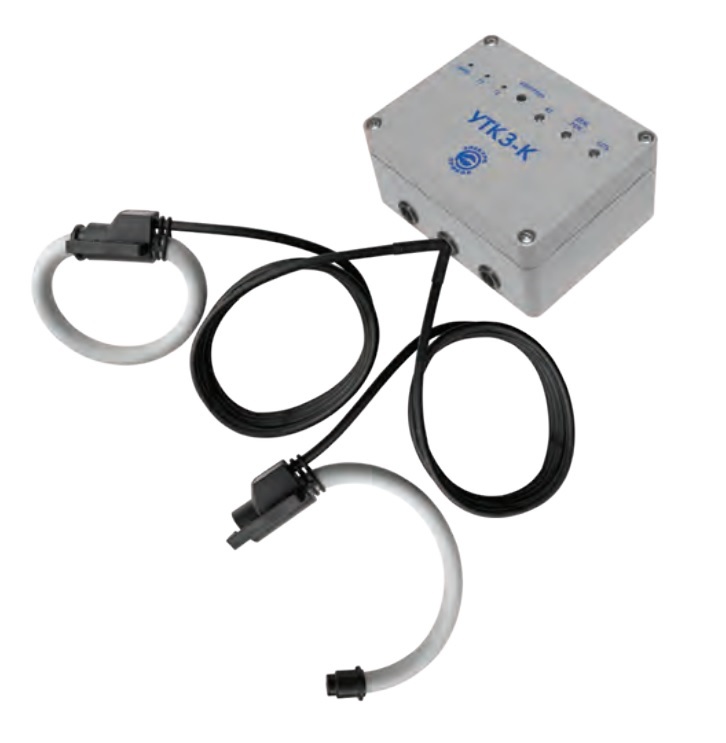

УТКЗ-К Указатель прохождения тока короткого замыкания для кабельных линий (Электроприбор)

УТКЗ-К — указатель прохождения тока короткого замыкания в котором в качестве датчиков тока используются разъемные датчики. УТКЗ-К осуществляет измерение токов, протекающих по 2-м фазам контролируемой линии. Переход в режим КЗ (срабатывание) из «дежурного» режима происходит в случае если  среднеквадратичное значение тока за 50мс в любой из фаз линии превышает уровень срабатывания.

Далее в течение 5с УТКЗ-К ожидает отключения линии:

1. Если питание УТКЗ-К осуществляется от обслуживаемого присоединения (метод возврата — по напряжению) отключение линии фиксируется по факту падения напряжения питания УТКЗ-К ниже уровня 25В.

2. Если питание УТКЗ-К осуществляется от другой линии (метод возврата — по току), отключение линии фиксируется по факту падения тока в линии до минимального значения.

Если отключения не произошло, это воспринимается как ложное срабатывание и УТКЗ-К возвращается в «дежурный» режим. Если произошло отключение, УТКЗ-К остается в состоянии КЗ.

Возврат из режима КЗ в «дежурный» режим происходит автоматически через 25с после включения линии при условии, что за это время не было бросков тока, превышающих уровень срабатывания.

Технические характеристики:

• Сигнализация «дежурного» режима:

1. Непрерывное свечение светодиода «СЕТЬ».

2. Замкнутые контакты «COM» и «NC» клеммника «КОНТРОЛЬ ТМ».

3. Свечение светодиода «ДЕЖ РЕЖ» при нажатии кнопки «КОНТРОЛЬ»

• Сигнализация режима КЗ:

1. Мигание светодиода «СЕТЬ» с частотой 1 Гц.

2. Замкнутые контакты «COM» и «NO» клеммника «КОНТРОЛЬ ТМ».

3. Свечение светодиода «КЗ» при нажатии кнопки «КОНТРОЛЬ».

• Сигнализация обрыва датчика тока — мигание светодиода «СЕТЬ» с частотой 20 Гц
• Возврат в «дежурный» режим:

1. По напряжению.

2. По току.

3. По таймеру.

4. По нажатию кнопки «Сброс» (ручной возврат).

• Напряжение переменного (постоянного) тока коммутируемое контактами «КОНТРОЛЬ ТМ», В, не более — 250 (220)
• Переменный (постоянный) ток, коммутируемый контактами «КОНТРОЛЬ ТМ», А, не более — 1,0
• Мощность переменного (постоянного) тока, коммутируемая контактами «КОНТРОЛЬ ТМ», ВА (Вт), не более — 62,5 (30)
• Уровень срабатывания, диапазон 1 (диапазон 2), А — от 100 до 1500, шаг 100 (от 10 до 150, шаг 10)
• Минимальное значение тока в жиле кабеля, диапазон 1 (диапазон 2), А — 25 (2,5)
• Минимальная длительность импульса тока КЗ (T1), мс — 50
• Максимальное время на отключение сети (T2), с — 5
• Время автоматического возврата в дежурный режим после появления питания УТКЗ (T3), с — 25
• Время автоматического возврата в дежурный режим после КЗ (T4), ч — 1, 6, 12, 24
• Время блокировки КЗ при длительном сигнале КЗ (T5), с — 5
• Время возможности фиксации КЗ после отключения питания УТКЗ (T6) с, не менее — 1
• Время возможности контроля состояния УТКЗ после отключения питания (T7), суток (при длительности нажатия кнопки «Контроль» не более 1с и количестве нажатий не более 6) , не менее — 3
• Диапазон напряжения питающей сети — от 25 до 264
• Мощность, потребляемая от питающей сети, ВА, не более — 10
• Диаметр жилы с изоляцией после разделки кабеля под установку датчика тока, мм, не более — 30
• Габаритные размеры с упаковкой, мм, не более — 220х220х65
• Масса с упаковкой, кг, не более — 0,6
• Диапазон рабочих температур, °С — от -40 до +50
