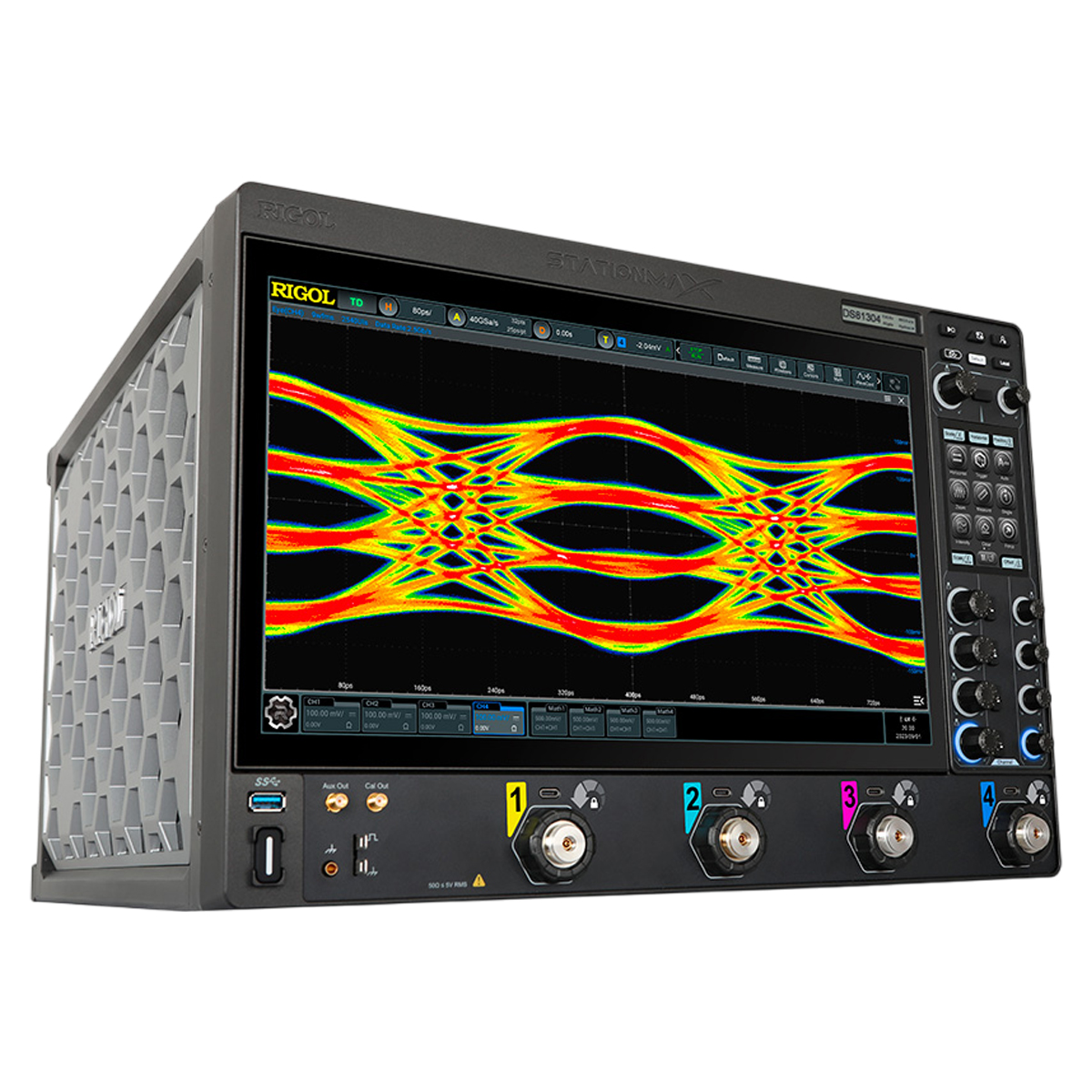

Осциллограф RIGOL DS80604

Осциллограф RIGOL DS80604 — является младшей моделью в линейке лабораторных приборов класса High End, специально разработанных для высокоскоростных приложений и построенных на основе технологических платформ StationMAX II и RIGOL UltraVision III.

• Благодаря независимой аппаратной обработке сигналов по каждому входу обеспечивается полная автономность всех 4 аналоговых каналов, с поддержанием максимальных показателей частоты дискретизации и скорости захвата осциллограмм.
• Сохраняя все функции и поддерживая все режимы, реализованные у старших изделий своей серии, устройство обладает более доступной стоимостью – за счет меньшей полосы пропускания, обеспечивая измерения на частотах до 6 ГГц.

Функциональные возможности

• Как многофункциональное устройство, осциллограф RIGOL DS80604 оборудуется прецизионным цифровым вольтметром и частотомером, которые могут подключаться к любому из аналоговых каналов.
• Прибор снабжен широким набором измерительных, вычислительных и аналитических функций. Он обеспечивает запись и воспроизведение осциллограмм, запуск шин и декодирование протоколов, автоматические измерения, тестирование по маске в режиме допускового контроля, анализ гистограмм для быстрого выявления потенциальных проблем в сигналах и оценки их динамики, и т.д.

Особенности

• Интерфейс RIGOL SmartProbe 2.0 благодаря обратной совместимости позволяет использовать цифровой осциллограф с активными и пассивными измерительными зондами разных поколений, поддерживая прямое подключение 3,5-мм разъемов с оригинальным адаптером для реализации "интеллектуальных" функций.
• Регулируемое вертикальное разрешение в пределах от 8 до 16 бит, с выбираемыми режимами усреднения "Average" или "High Res", способствует снижению уровня случайных шумов, когда частота АЦП превышает частоту работы памяти в процессе сбора данных, позволяя повышать точность измерений за счет ограничения полосы пропускания.
• Основной и дополнительный сенсорные дисплеи, первый из которых поддерживает многооконный режим, а второй – выполняет роль многофункциональной панели управления, обеспечивают простоту и наглядность обращения с изделием, при высокой информативности.

Расширяемость

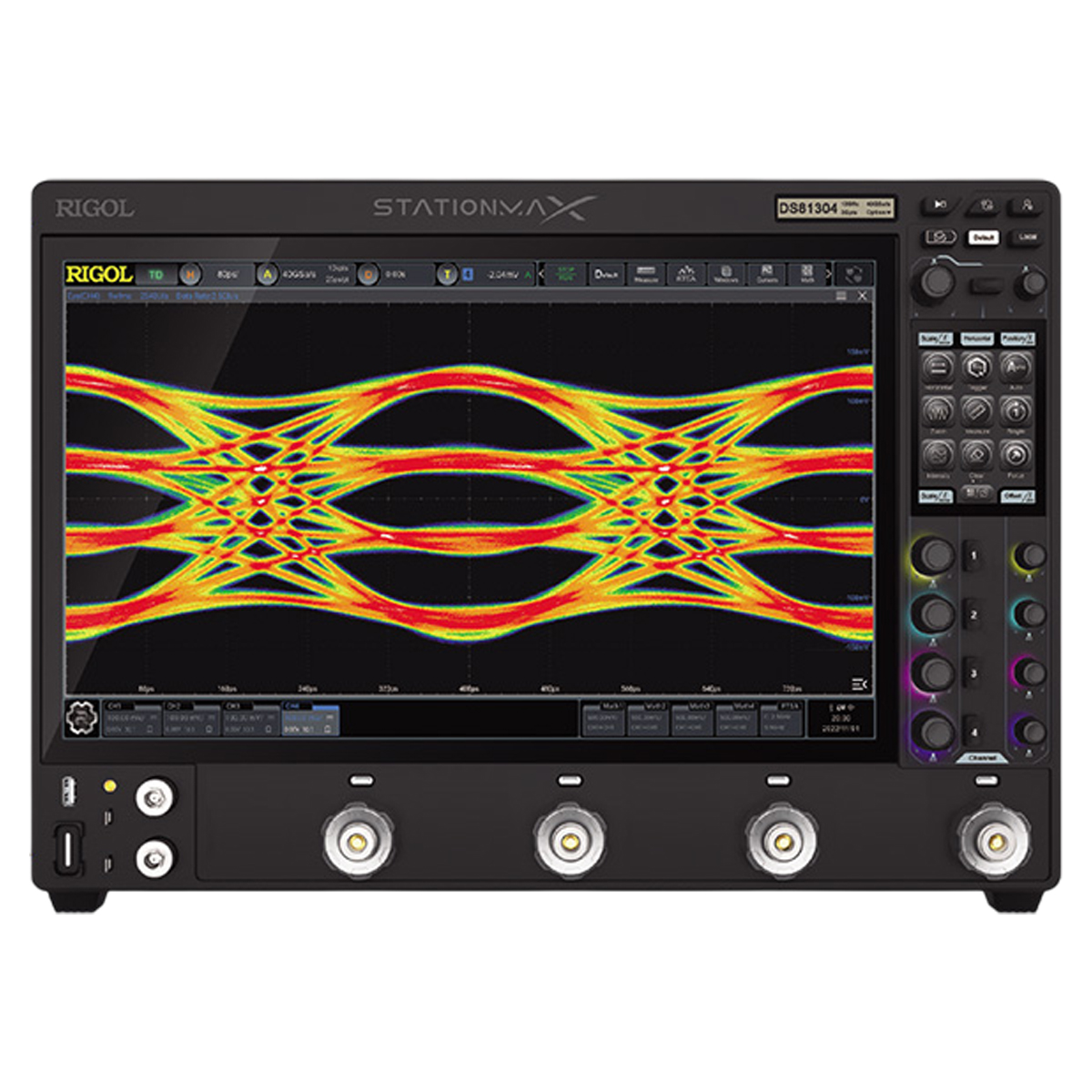

• Опционально осциллограф RIGOL DS80604 может быть дооснащен режимами анализа джиттера и глазковой диаграммы, функцией тестирования на соответствие спецификациям Ethernet и USB, дополнительными вариантами запуска и декодирования последовательных шин.
• Опции активируются программно и устанавливаются без визита в сервисный центр, что исключает длительные перерывы в работе.
• С любыми дополнительными функциями можно ознакомиться предварительно, так как прибор поставляется с инсталлированными версиями, рассчитанными на использование в течение пробного периода.

Технические характеристики Осциллограф RIGOL DS80604
