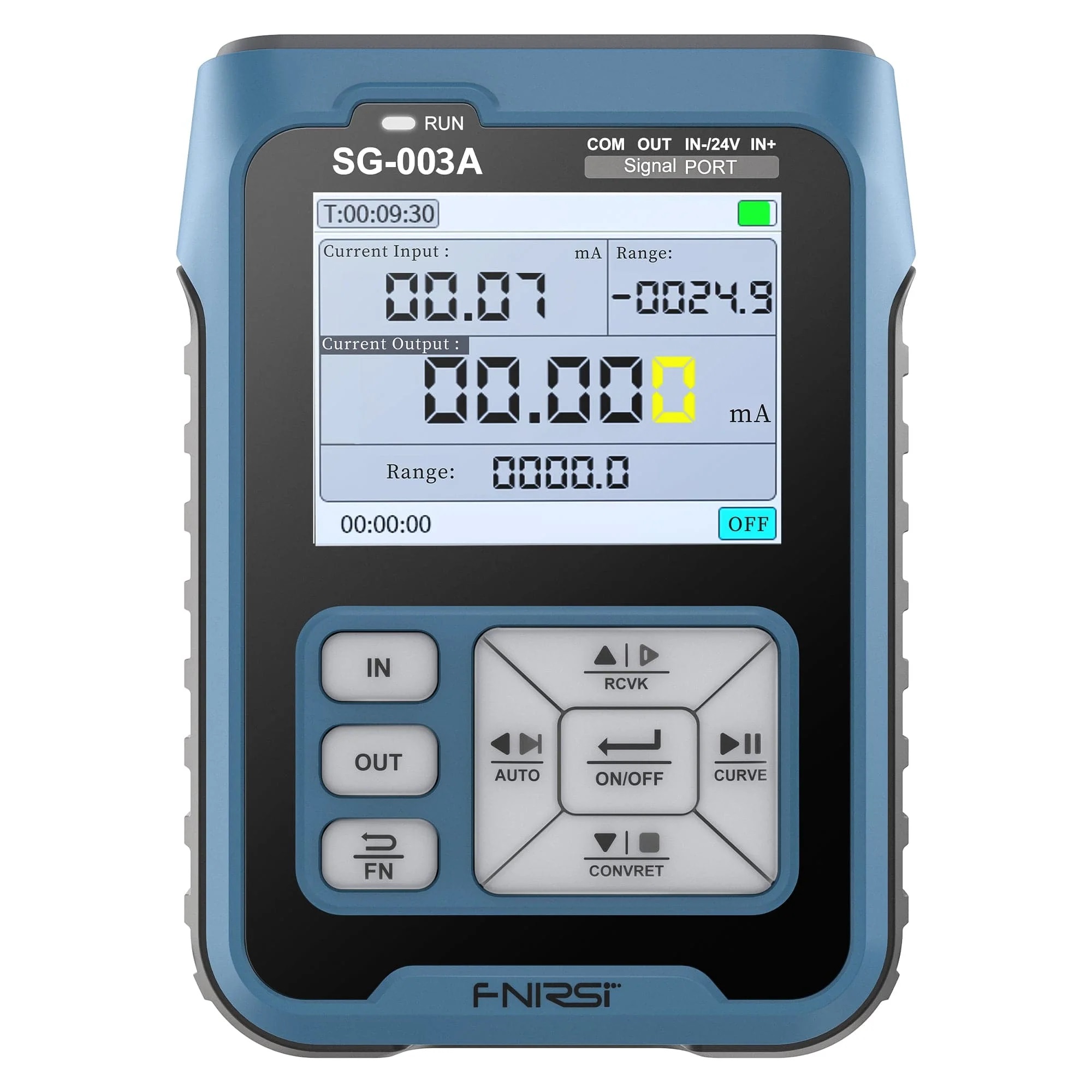

Портативный генератор сигналов FNIRSI SG-003A - Малогабаритный цифровой генератор сигналов FNIRSI SG-003A представляет собой инструмент для проведения точных измерений в полевых условиях. Устройство сочетает многофункциональность профессионального оборудования с компактными размерами и автономной работой. Благодаря широкому частотному диапазону и прецизионным характеристикам, этот одноканальный прибор становится незаменимым помощником для инженеров и радиолюбителей.
Особенности:
- Широкий диапазон частот от 0,001 Гц до 180 кГц
- Высокая точность выходных параметров ±0,1%
- Яркий TFT-дисплей с диагональю 2,4 дюйма
- Автономность до 8 часов от встроенного аккумулятора
- Защитный силиконовый чехол для работы в полевых условиях
Технические возможности:
Генератор сигналов предлагает стабильность выходных характеристик благодаря продвинутой схемотехнике. Прибор поддерживает прямоугольную форму сигналов с точной регулировкой скважности. Функция PWM с частотами до 180 кГц расширяет возможности применения устройства в различных задачах.
Области применения:
- Тестирование и наладка электронных схем
- Образовательные проекты и исследования
- Полевые работы и сервисное обслуживание
- Разработка и отладка электронных устройств
- Производственный контроль качества
Эргономика и удобство:
Габариты 112 × 82 × 27 мм и вес 123 грамма делают прибор идеальным для мобильного использования. Яркий дисплей с подсветкой предлагает комфортную работу при различных условиях освещенности. В комплектации все необходимые аксессуары для немедленного начала работы.
FNIRSI SG-003A прибор в классе портативных измерительных устройств, который предлагает сочетание точности, функциональности и мобильности. Универсальность и надежность делают этот генератор сигналов подходящим выбором для полевых задач.
Характеристики FNIRSI SG-003A
Общие данные
- Артикул (код товара): 14436
- Производитель (бренд): FNIRSI
- Модель (серия): SG-003A
- Страна производства: Китай
- Гарантия, мес.: 12
Основные характеристики
- Амплитуда, Vp-p: < 25
- Категория по частотному диапазону: генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
- Кол-во каналов: 1
- Макс. частота: 180 кГц
- Мин. частота: 0,001 Гц
- Тип: генератор ШИМ сигналов
- Точность, %: 2
Формы сигналов и функции генерации
- Виды модуляции: ШИМ
- Генератор качающейся частоты (ГКЧ): Нет
- Генерируемые формы сигналов:
- Меандр и прямоугольный сигналы
- ШИМ
Габариты и вес
- Вес нетто, кг: 1
Общие характеристики
- Вид: Портативный
- Диагональ встр. дисплея (размер), дюйм: 2,4
- ИПД (Interfaces / Inputs and Outputs): USB type C
- Возм. регулировки вых. тока: нет
- Возм. регулировки вых. напряжения: нет
Описание FNIRSI SG-003A
Технические характеристики FNIRSI SG-003A
| Количество каналов | 1 |
| Диапазон частот | 0,001 Гц - 180 кГц |
| Форма сигналов | прямоугольная |
| Активный выходной ток | 0 - 24 мА, точность ± (0,1 % + 0,005), разрешение 0,01 мА максимальная нагрузка: 750 Ом |
| Пассивный выходной ток | 0 - 24 мА, точность ± (0,1 % + 0,005), разрешение 0,01 мА внешний источник питания: 0 - 30 В |
| Выходное напряжение | 0 - 15 В, точность ± (0,1 % + 0,005), разрешение 0,01 В |
| Выход PWM (частота) | 0 - 20 кГц, 45 кГц, 90 кГц, 180 кГц, точность ± 2 %, разрешение 1 Гц |
| Выход PWM (рабочий цикл) | 0 - 100 %, точность ± 2 %, разрешение 1 % |
| Входной ток | 0 - 24 мА, точность ± (0,1 % + 0,05), разрешение 0,01 мА |
| Входное напряжение | 0 - 30 В, точность ± (0,1 % + 0,05), разрешение 0,01 В |
| Функция автоматического отключения питания | есть |
| Индикатор низкого заряда батареи | есть |
| Защита от перегрузки по току | есть |
| Общие характеристики | |
| Дисплей | TFT, 2,4 дюйма |
| Подсветка | кнопок и экрана |
| Интерфейс | USB TYPE-С (5 В) |
| Питание | встроенная литиевая батарея 3,7 В с емкостью 3000 мАч |
| Непрерывное время работы батареи | около 8 часов |
| Рабочая температура | -0 ℃ - +50 ℃ |
| Габариты | 112 х 82 х 27 мм |
| Вес нетто | 123 г |
| Габариты упаковки | 155 x 145 x 90 мм |
| Вес брутто | 450 г |

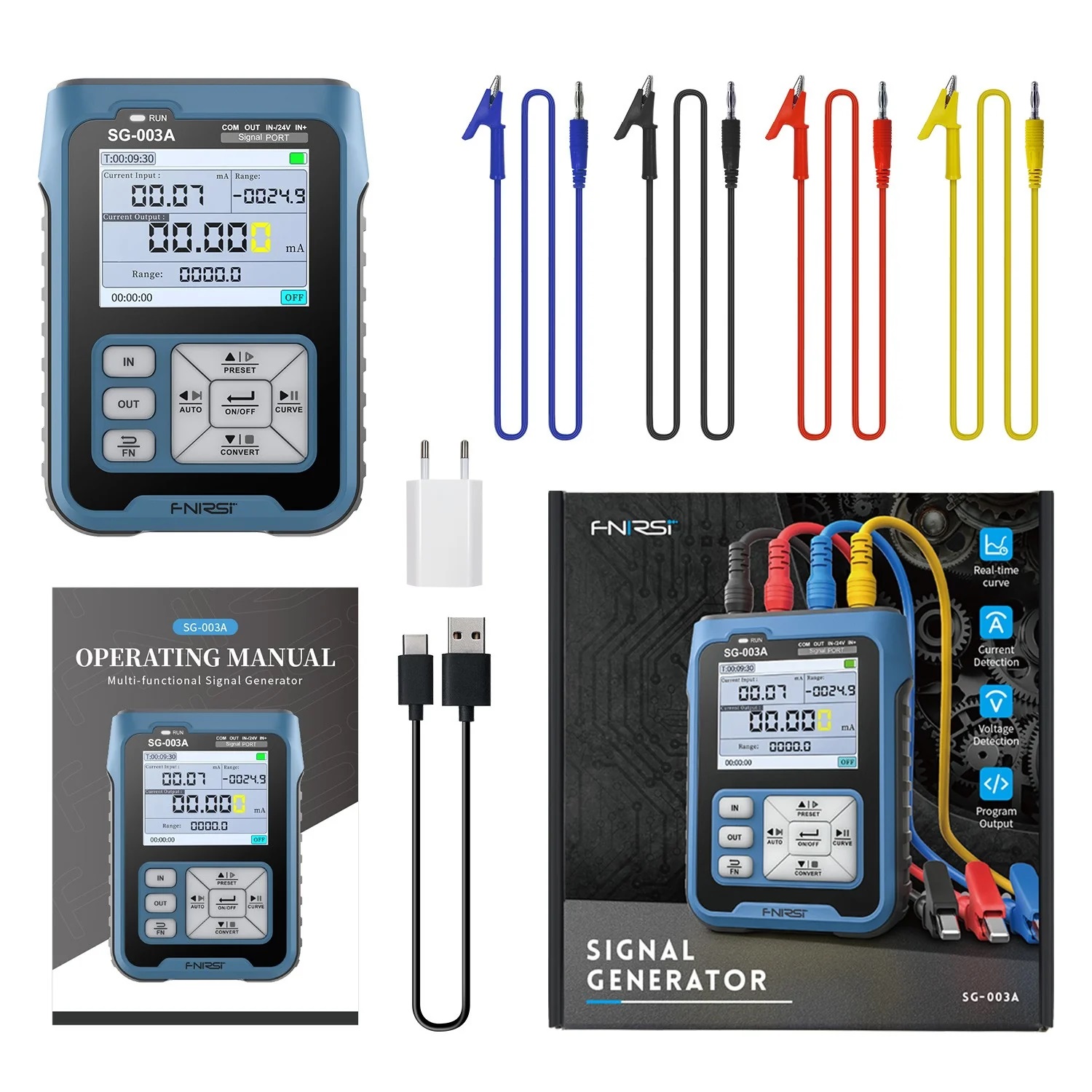

| Комплектация |
генератор сигналов FNIRSI SG-003A адаптер питания - 1 шт кабель USB TYPE-C - 1 шт бананы-крокодилы - 1 комплект . |
