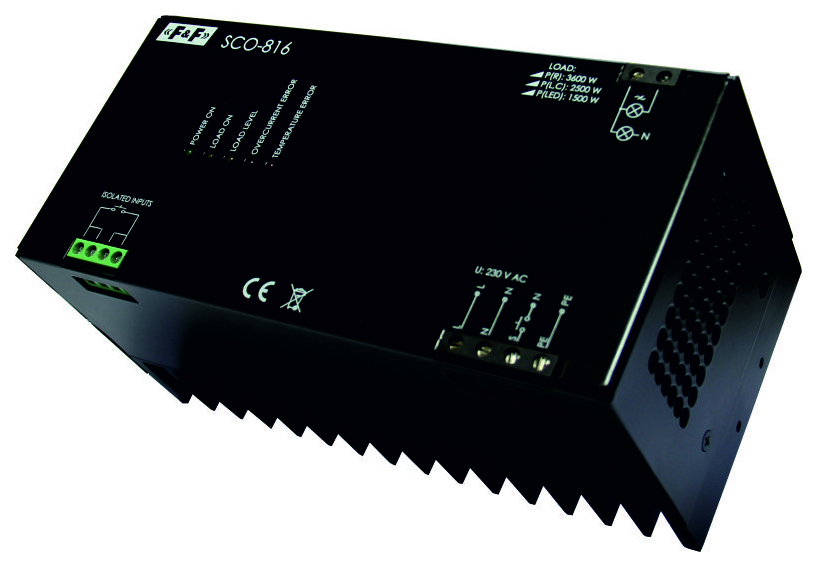

SCO-816 Регулятор освещенности EA01.006.011 — предназначен для всех типов ламп. Максимальная мощность 3500 Вт.
Назначение:
Универсальный диммер SCO-816 предназначен для регулировки уровня яркости ламп накаливания, галогенных, светодиодных, компактных люминесцентных и других с функцией диммирования. Может применяться для работы с низковольтными галогеновыми лампами, включенными через тороидальный трансформатор, поддерживающий функцию диммирования.
Диммер имеет 4 модификации:
- SCO-816 – базовая версия,
- SCO-816A – с аналоговым входом 0-10В,
- SCO-816M – с протоколом Modbus RTU,
- SCO-816D – с протоколом DALI.
Область применения:
Основная область применения диммера заключается в регулировании яркости ламп, а также регулирования температур в различных нагревателях резисторного типа.
Принцип работы:

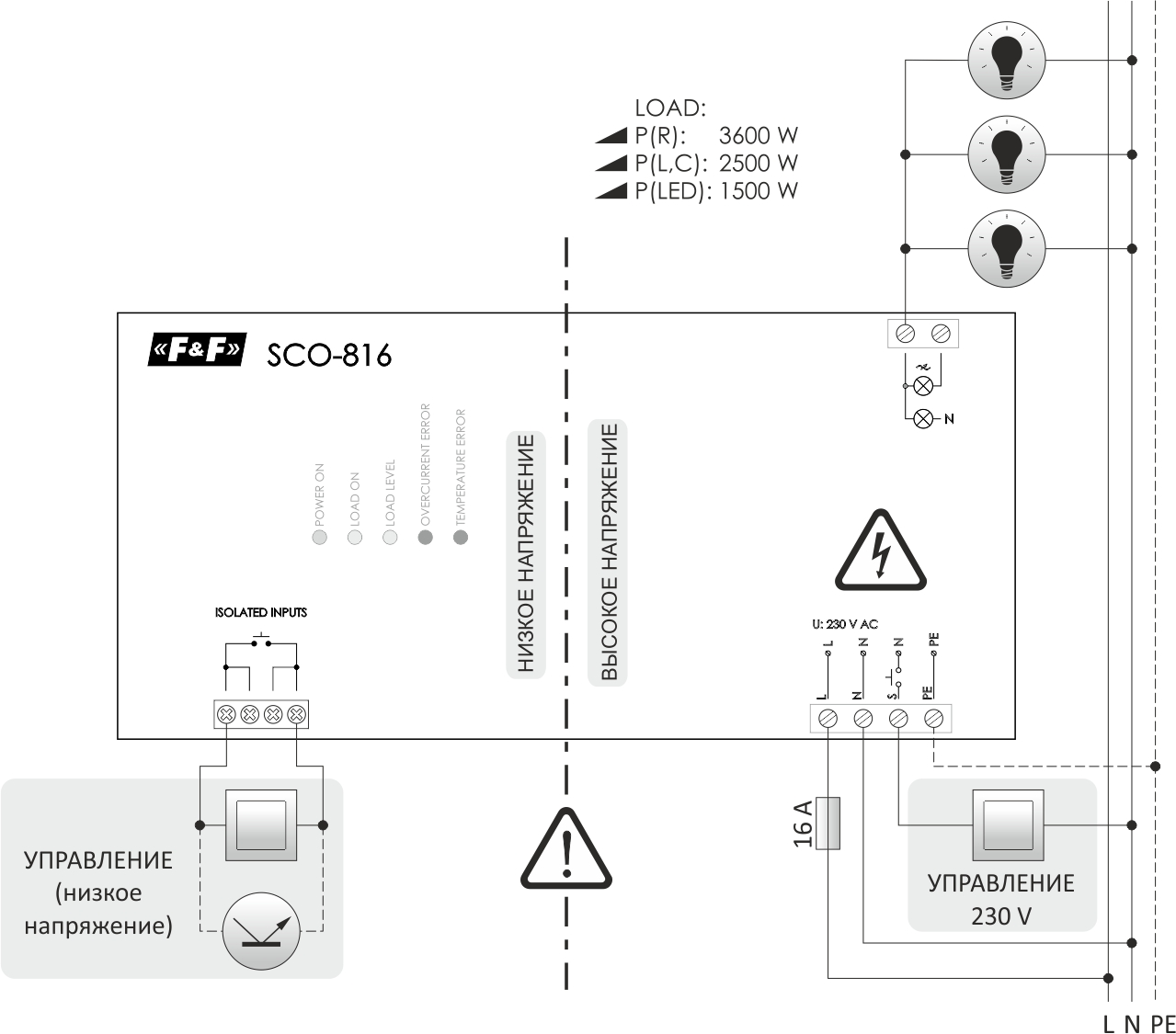

Включение и отключение освещения происходит после короткого нажатия кнопки, подключенной ко входу правления ON/OFF (ВКЛ/ВЫКЛ) S. Уровень яркости изменяется длительным нажатием кнопки. Одно длительное нажатие изменяет уровень освещенности до достижения максимального значения, другое длительное нажатие изменяет уровень освещенности пока не будет достигнуто минимальное значение. Включение света путем кратковременного нажатия кнопки восстанавливает ранее установленный уровень яркости.
Память состояния сохраняется до тех пор, пока питание не будет отключено. После повторного включения питания уровень яркости выходит на значение 100%.
Особенности:
- функцией плавного включения и отключения освещения (Soft Start);
- термической защитой;
- контролем перегрузки по току;
- встроенным предохранителем на 20A;
- возможностью подключения кнопки ON/OFF (ВКЛ/ВЫКЛ),
- управляемой сетевым напряжением 230В AC или постоянным напряжением DC.
Технические характеристики:
| Артикул | EA01.006.011 |
| Код ETIM | EC000025 |
| Напряжение питания, В | 230 АС |
| Напряжение управления | 8-230 В AC/DC |
| Максимальный коммутируемый ток, А (AC-1) | 16 |
| Мощность нагрузки, Вт | |
| - резистивная | 3600 |
| - емкостная, индуктивная | 2500 |
| - LED | 1500 |
| Потребляемая мощность | <5 Вт |
| Напряжение входа управления | 230 В AC / 9-12 В DC |
| Задержка диммирования от 0 до 100% | 1 с |
| Задержка диммирования от 100 до 0% | 1 с |
| Предельный ток | 16 А |
| Ограничение по току | 20 А |
| Плавкая вставка | (предохранитель 6,3х32мм) |
| Максимальная температура внутри корпуса | 65 °С |
| Температура подключения вентилятора | 45 °С |
| Диапазон рабочих температур | от -0 до +40°С |
| Степень защиты | IP20 |
| Коммутационная износостойкость | 100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | |
| - без монтажного крепления | 190х90х93 |
| - с монтажным креплением | 230х90х93 |
| Подключение | Винтовые зажимы 4 мм2 |
| Монтаж | на плоскость |
