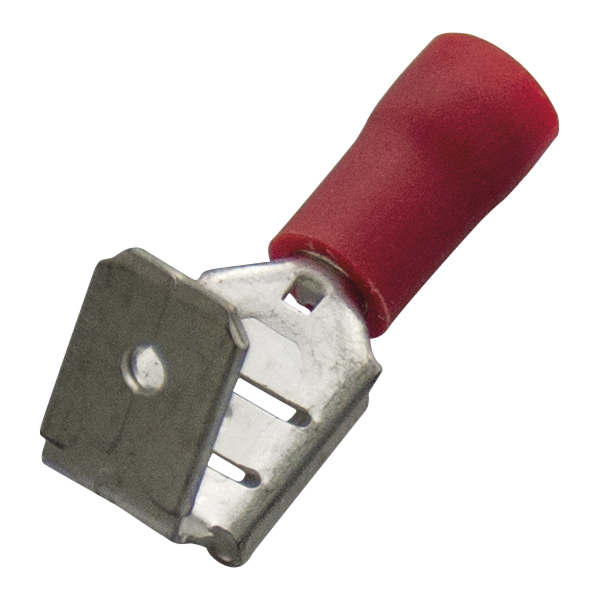

Разъемы плоские виброустойчивые ответвительные с нейлоновой изоляцией, ВРПИ-О(н) 0.5-1.0/6.3х0.8, красный, HAUPA 263410 — предназначены для быстроразъемных соединений многопроволочных проводов с дополнительным ответвлением на подвижном составе и в зонах вибрации.
В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контактных соединений.
Характеристики разъемов HAUPA 263410:
- Материал разъема: латунь
- Материал дополнительной втулки: медь
- Покрытие разъема и втулки: электролитическое лужение
- Материал изоляции: нейлон
- Термостойкость изоляции: +105 °C
- Максимальное напряжение: 600 В
- Цвет манжеты: красный
- Сечение: 0.5—1.0 мм2
- Размер контакта: 6.3х0.8 мм
- Внутренний диаметр (d1): 3.5 мм
- Длина гильзы (А): 9.5 мм
- Общая длина (Од): 22.2 мм
- Ширина фланца разъема (В): 6.8 мм
- Ширина фланца ответвления (В2): 6.3 мм
- Длина фланца разъема (с): 7.8 мм
- Длина фланца ответвления (с2): 8.0 мм
- Дополнительная медная втулка увеличивает механическую прочность соединения и делает соединение вибростойким
- Исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
- Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения
- Два в одном: розетка «мама» и вилка «папа» в одной клемме
Характеристики
Производитель
HAUPA GmbH & Co.KG Königstraße 165 - 169 42853 Remscheid, Germany
Бренд
Haupa
Вес
1 упаковка весит 0,14 килограмма.
Тип товара
Разъемы изолированные для проводов
Материал
латунь
Подгруппа товара
ВРПИ-О(н) разъемы для проводов Haupa Nylon (263410-263413)
Сечение min/max, кв.мм
0.5-1.0
Форма наконечника
разъёмы плоские ответвительные
Виброустойчивые
Да
Ширина фланца (ответвление) (B2), мм
6.3
Длина фланца разъема (ответвление), мм (с2)
8
Длина фланца разъема, мм (с)
7.8
Длина гильзы, мм (A)
9.5
Ширина фланца (B), мм
6.8
Исполнение «Easy Entry»
Да
Штекерный разъём, мм
6.3x0.8
Цвет изоляции
красный
Количество в наборе/упаковке, шт
100
Внутренний диаметр (d1), мм
3.5
Сечение, кв.мм
1
Изоляция (материал)
нейлон
Покрытие
луженый
Общая длина (Од), мм
22.2
Страна производства
ГЕРМАНИЯ
