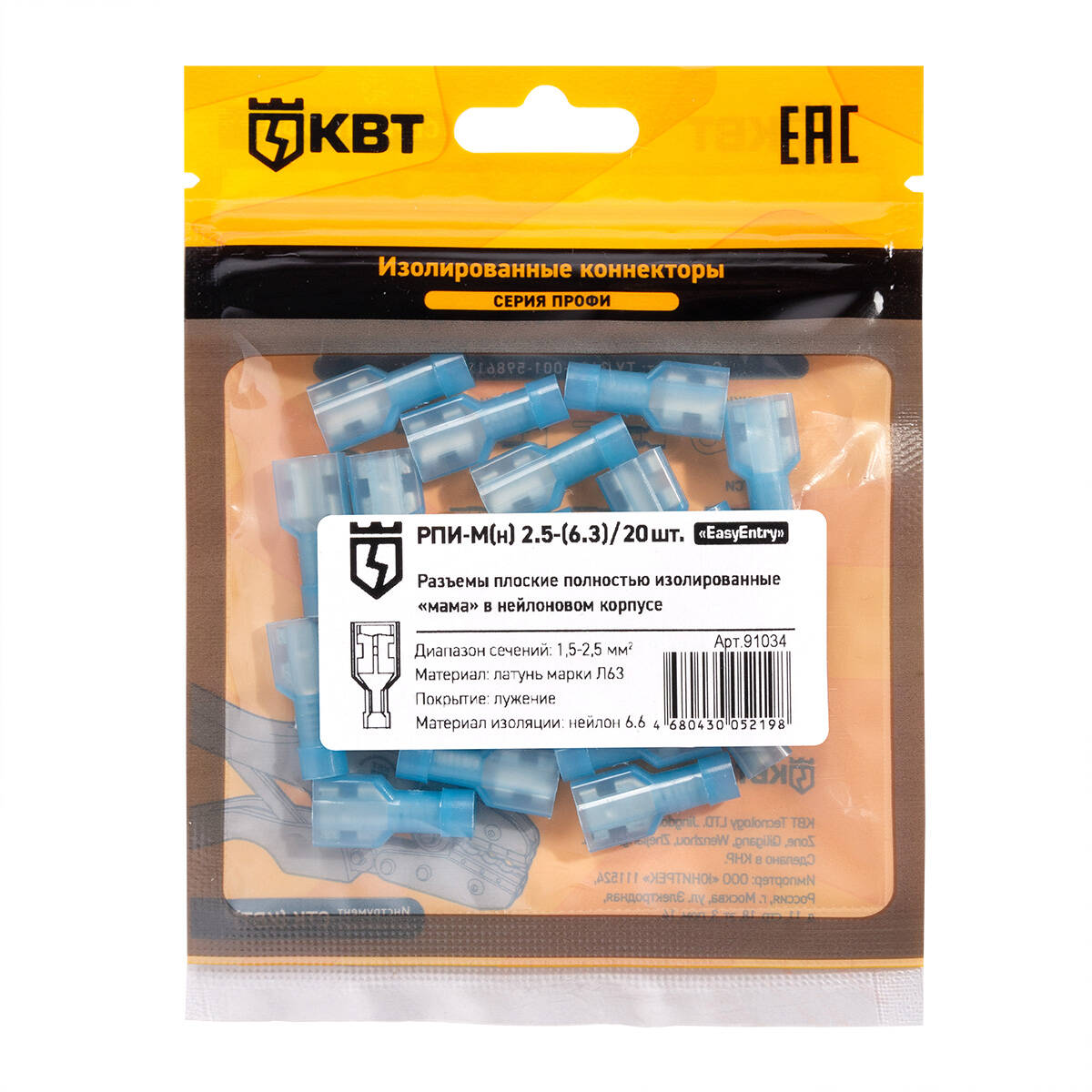

Разъем плоский полностью изолированный «мама» РПИ-М(н) 2.5-(6.3) (20 шт) (КВТ) арт. 91034 — предназначен для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов.
- Комплементарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств. При парном соединении разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа.
- Опрессовка проводника поверх изолирующего корпуса
Особенности конструкции:
- полностью изолированная конструкция
- исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
Технические характеристики:
- Тип коннектора: разъем мама плоский
- Особенности конструкции: Easy Entry
- Материал жилы: медь
- Сечение жилы, мм²: 1.5/ 2.5
- Рабочее напряжение, до (кВ): 0.4
- Материал контактной части: латунь
- Покрытие контактной части: гальваническое лужение
- Класс гибкости жилы: 3/ 4/ 5/ 6
- Наличие изоляции: есть
- Материал изоляции: самозатухающий нейлон. Не содержит галогенов
- Ширина (В): 6.6 мм
- Общая длина: 21.8 мм
- Внутренний диаметр (d1): 2,3 мм
- Толщина (S): 0.4 мм
- Цветовой стандарт изоляции: Международный стандарт
- Цвет изоляции: синий
- Температурная стойкость изоляции, ˚С: 105
- Технология монтажа: опрессовка
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 упаковка весит 0,024 килограмма.
Тип товара
Разъемы изолированные для проводов
Материал
латунь
Подгруппа товара
Разъемы изолированные РПИ-М(н) КВТ в мини-упаковке
Гарантия
5 лет
Товарная позиция
РПИ-М(н) в мини-упаковке
Сечение min/max, кв.мм
1.5-2.5
Серия
РПИ-М(н)
Форма наконечника
разъёмы плоские мама
Толщина, мм
0.4
Ширина фланца (B), мм
6.6
Исполнение «Easy Entry»
Да
Цвет изоляции
синий
Количество в наборе/упаковке, шт
20
Тип упаковки
Полиэтиленовый пакет
Внутренний диаметр (d1), мм
2.3
Сечение, кв.мм
2.5
Изоляция (материал)
нейлон
Покрытие
луженый
Общая длина (Од), мм
21.8
Страна производства
КИТАЙ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
