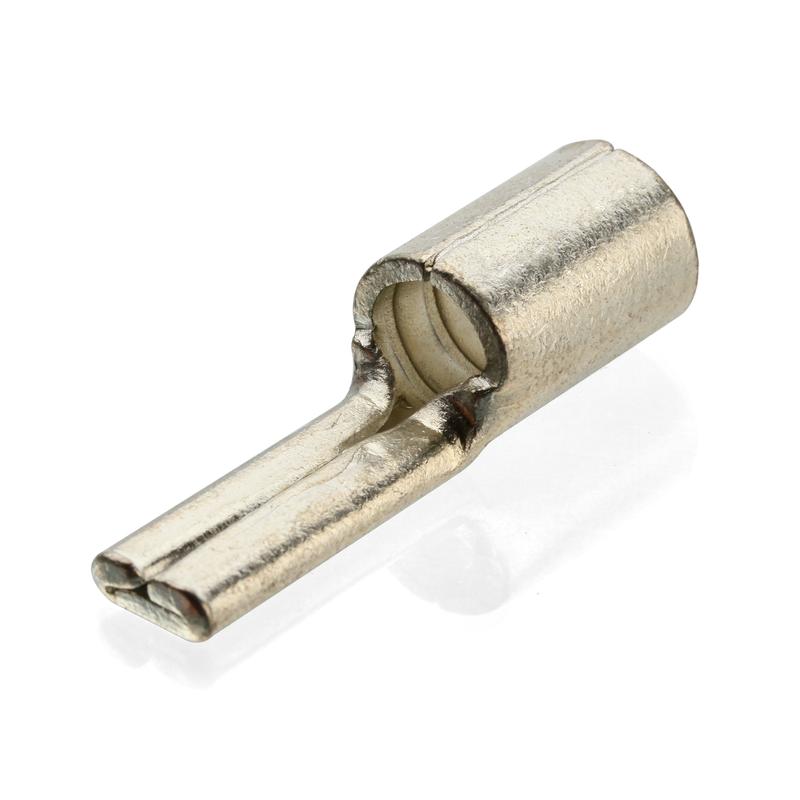

Наконечники медные штифтовые НШП 16-13, КВТ 50309 — предназначены для оконцевания опрессовкой медных кабелей.
Используются для подключения к выводам автоматических
выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы.
Характеристики наконечников КВТ 50309:
- Сечение: 16 мм2 - кабели 2-го и 3-го класса гибкости
- Форма: «В»
- Внутренний диаметр (d1): 6.0 мм
- Наружный диаметр (d): 8.4 мм
- Ширина (В): 5.5 мм
- Общая длина (L): 26.2 мм
- Длина штифта (L1): 12.0 мм
- Длина гильзы (L2): 10.1 мм
- Материал: листовая электротехническая медь марки М1
- Покрытие: олово-висмутовое электролитическое лужение
- Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки
- Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
- Инструмент для опрессовки: ПК-16м; ПК-35м; ПМУ-120; ПГРс-240; ПГР-300, ПГРс-300 с матрицами НМ-300 ПМ (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,004 килограмма.
Тип товара
Наконечник неизолированный для проводов
Материал
медь (Cu)
Подгруппа товара
НШП наконечники медные штифтовые КВТ
Гарантия
5 лет
Серия
НШП
Форма наконечника
штифтовые плоские
Длина гильзы, мм (A)
10.1
Ширина фланца (B), мм
5.5
Длина штифта (E), мм
12
Соответствие стандартам
DIN 46230
Количество в наборе/упаковке, шт
100
Тип упаковки
Полиэтиленовый пакет
Наружный диаметр (D), мм
8.4
Внутренний диаметр (d1), мм
6
Сечение, кв.мм
16
Изоляция (материал)
без изоляции
Покрытие
луженый
Общая длина (Од), мм
26.2
Страна производства
РОССИЯ
