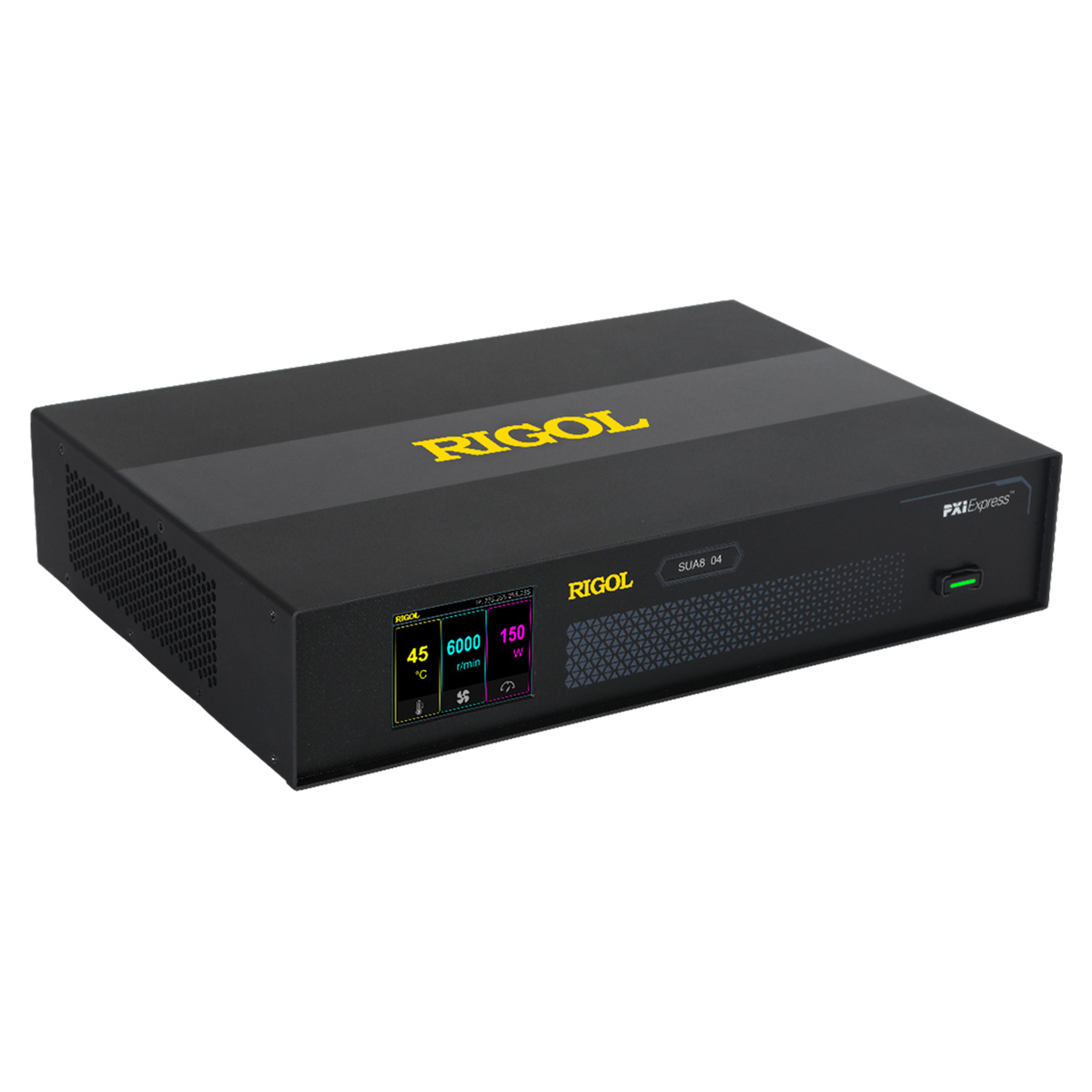

Цифровой приёмопередатчик RIGOL SUA8304 - цифровой приемопередатчик RIGOL SUA8304 — это современное четырехканальное устройство модульной архитектуры, объединяющее в одном корпусе функционал прецизионного оцифровщика (Digitizer) и генератора сигналов произвольной формы (AWG).
- Благодаря высокой плотности каналов и поддержке передовых вычислительных алгоритмов, прибор способен эффективно захватывать, анализировать и воспроизводить широкополосные сигналы.
- Модульная конструкция 1,5U позволяет создавать масштабируемые измерительные системы высокой плотности.
Назначение и метрологический потенциал
Радиоизмерительный прибор предназначен для двустороннего преобразования сигналов: приёма аналоговых данных с последующей цифровой обработкой и генерации сложных широкополосных аналоговых сигналов из цифровых массивов.
Он находит применение в таких высокотехнологичных областях, как радиоастрономия, спутниковая связь, автомобильная электроника и научные исследования.
Ключевые технические характеристики
- Генератор (AWG): частота дискретизации до 8 Гвыб/с с разрешением 14 бит и диапазоном выходных частот от 0 Гц до 3,5 ГГц.
- Оцифровщик (Digitizer): частота дискретизации до 4 Гвыб/с, разрешение 14 бит, полоса пропускания до 1,5 ГГц.
- Сверхточная синхронизация: рассинхронизация между каналами внутри одного устройства составляет менее 1 пс, а между устройствами в массиве — не более 10 пс.
- Глубокая память: до 1 млрд точек на каждый канал с возможностью расширения внешним модулем памяти до 16 ТБ.

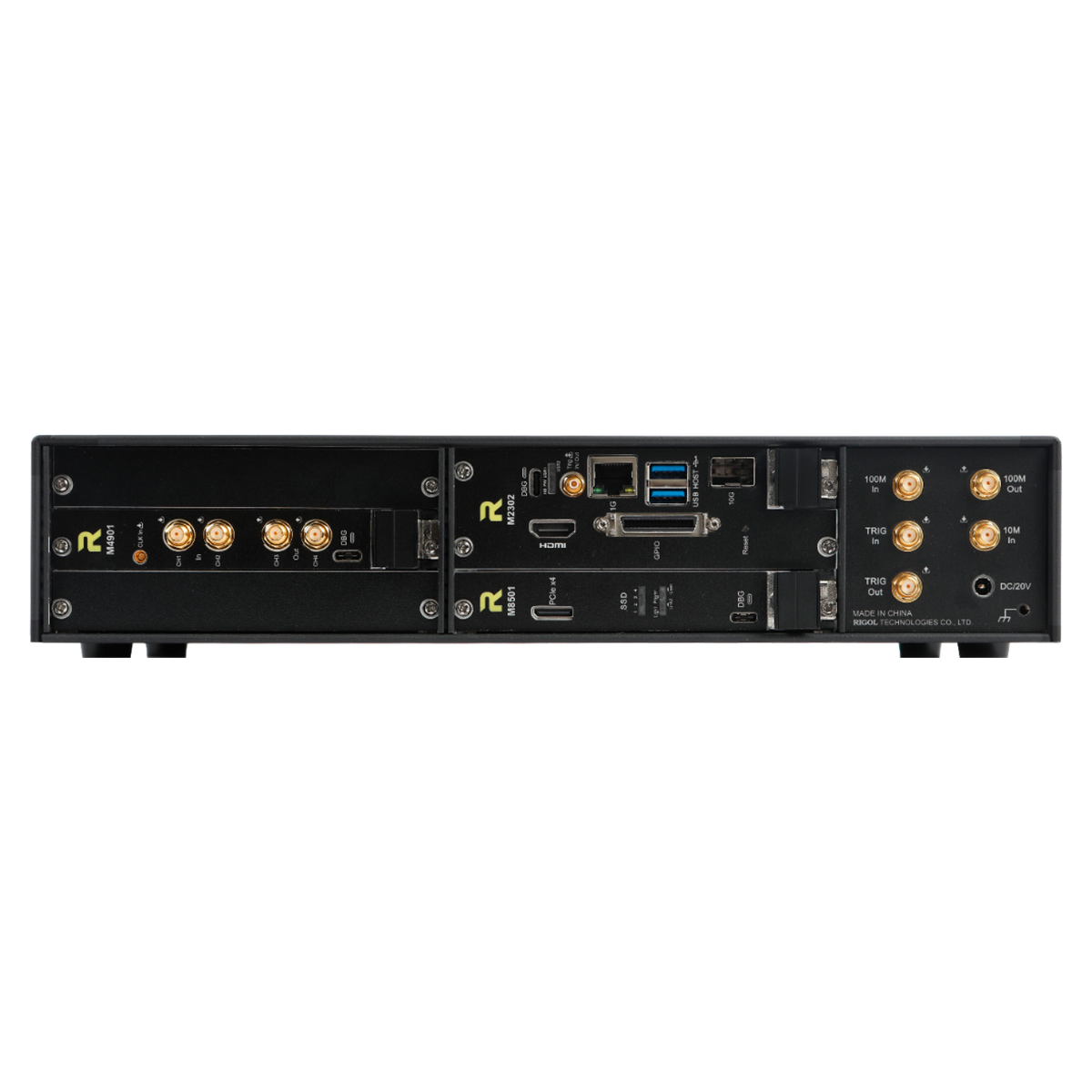

- Коммуникации: поддержка современных высокоскоростных интерфейсов 10G LAN, USB 3.0 и видеовыхода HDMI.
- Вариативность управления: возможность выбора между модулем управления на базе центрального процессора (CPU) или графического процессора (GPU Master) для задач ИИ и глубокого обучения.
Архитектура и масштабируемость
RIGOL SUA8304 предлагает гибкую систему кодирования моделей, где индекс "3" в названии подтверждает наличие модуля приемопередатчика, а последние цифры указывают на количество каналов.
- Использование компактного форм-фактора позволяет разместить до 128 каналов в одной стандартной стойке.
- Синхронная работа более 100 приборов поддерживается благодаря стабильным каналам связи, что критически важно для создания фазированных антенных решеток и распределенных систем мониторинга, работающих в режиме 24/7.
Программная среда и удаленный контроль
Управление RIGOL SUA8304 реализовано через современный графический веб-интерфейс, позволяющий осуществлять дистанционный мониторинг распределенных массивов устройств.
- Программное обеспечение включает редактор сигналов NSWave, который существенно упрощает создание и редактирование сложных последовательностей.
- Для разработчиков предусмотрен открытый API и поддержка прямой передачи данных P2P (Peer-to-Peer) из ПЛИС в графический процессор, что открывает широкие возможности для создания специализированных пользовательских приложений.
Примеры практического применения
- Радиоастрономия: синхронизированная работа передатчиков и приемников в массивах радиотелескопов.
- Энергетика: многоканальный сбор данных в распределенных сетях с частотным охватом до 1,5 ГГц и аналитикой на базе GPU.
- Спутниковая связь: генерация и воспроизведение сложных ЛЧМ-сигналов и прецизионный захват ответного сигнала.
Технические характеристики
| Количество каналов | 4 |
|---|---|
| Частота дискретизации | 8 Гвыб/с |
| Диапазон выходных частот | DC – 3,5 ГГц |
| Время нарастания/спада (20% - 80%)@ 500 мВ ПИК-ПИК | < 120 пс |
| Разрешение по вертикали | 14 бит |
| Точность установки амплитуды | ± 2 % от устанавливаемого значения |
| Максимальная выходная амплитуда | 500 мВ ПИК-ПИК |
| Развязка выхода | по постоянному току |
| Размеры | 340 х 68 х 230 мм |
| Вес | 4,5 кг |
Комплектация
- Цифровой приёмопередатчик RIGOL SUA8304 с предустановленным модулем контроллера (управление CPU) и модулем оцифровщика/генератора (2-х канальный ГСПФ и 2-х канальный оцифровщик)
- Адаптер питания
