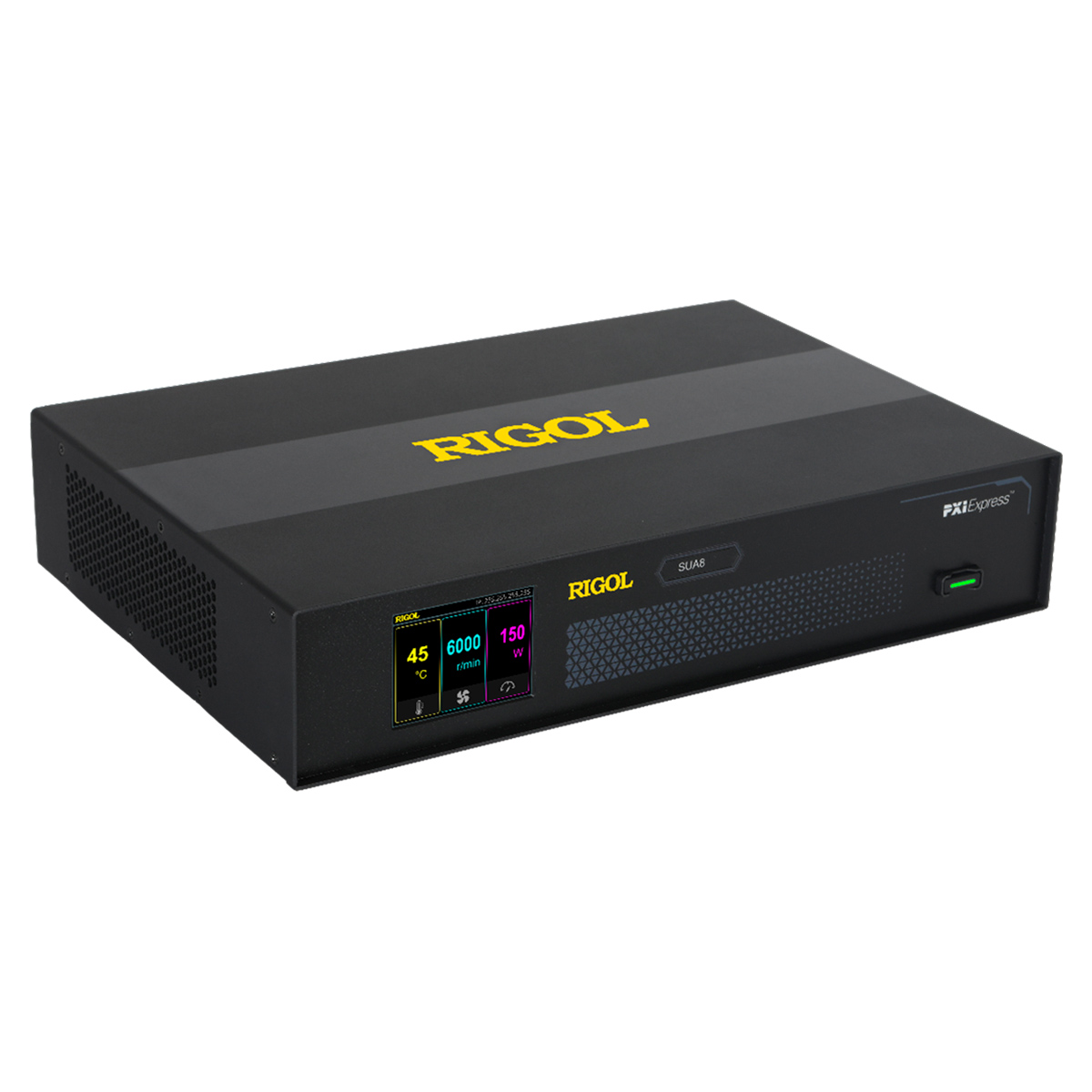

Оцифровщик RIGOL SUA8204G - это четырехканальная система сбора данных (Digitizer), входящая в передовую серию SUA8000.
- Прибор сочетает в себе прецизионное аналого-цифровое преобразование и мощные вычислительные возможности графического процессора (GPU Master).
- Благодаря поддержке алгоритмов искусственного интеллекта, устройство способно не просто оцифровывать входные сигналы, но и проводить их глубокую интеллектуальную обработку в режиме реального времени, что делает его незаменимым в радиоастрономии, научных исследованиях и системах мониторинга сложных объектов.
Преимущество архитектуры "G" (GPU Master)
Основным отличием радиоизмерительного прибора является интеграция графического процессора с производительностью 200 TOPS.
В отличие от стандартных измерительных систем, данная версия ориентирована на задачи, требующие глубокого обучения и сложного анализа данных непосредственно в процессе захвата.
- P2P-передача данных: прямая потоковая передача из ПЛИС в GPU минимизирует задержки, позволяя мгновенно строить спектрограммы и проводить векторный анализ.
- ИИ-управление: алгоритмы искусственного интеллекта оптимизируют процесс обработки сигналов, обеспечивая автоматическое распознавание паттернов и аномалий.
- Масштабируемые вычисления: возможность разработки пользовательских приложений через открытый API и интерфейсы драйверов.
Технический потенциал и точность синхронизации
RIGOL SUA8204G обеспечивает исключительную верность воспроизведения сигнала благодаря 14-битному разрешению и высокой частоте дискретизации.
Компактный форм-фактор (1,5U) позволяет объединять устройства в массив до 128 каналов в одной стойке.
- Параметры оцифровки: частота дискретизации до 4 Гвыб/с в полосе частот от 0 Гц (DC) до 1,5 ГГц.
- Глубина памяти: 1 млрд точек на каждый канал с опциональной поддержкой внутреннего хранилища объемом до 16 ТБ.
- Эталонная синхронизация: рассинхронизация между каналами внутри прибора составляет менее 1 пс, а между устройствами в распределенной сети — до 10 пс, что критично для фазированных антенных решеток.
- Высокоскоростная передача: интерфейс 10G LAN и USB 3.0 обеспечивают быстрый вывод массивов данных для дальнейшего анализа.
Управление и программная среда
Работа осуществляется через современный веб-интерфейс, позволяющий удаленно контролировать как одиночные устройства, так и распределенные группы.
- Программное обеспечение поддерживает кольцевые буферы и потоковые режимы, что гарантирует надежность в режиме эксплуатации 24/7.
- Для интеграции в существующие системы предусмотрена поддержка стандартных команд и видеовыход HDMI для визуального контроля состояния системы (температура, энергопотребление, скорость вентиляторов).
Технические характеристики
| Количество входных каналов | 4 |
|---|---|
| Максимальная частота дискретизации | 4 Гвыб/с |
| Разрешение по вертикали | 14 бит |
| Диапазон входных частот | DC – 1,5 ГГц |
| Предварительная обработка данных | цифровой понижающий преобразователь (DDC), понижающая децимация (Decimation), усечение (Truncation) |
| Диапазон кэша | 32 ГБ/с |
| Глубина кэша | 1 Гтчк/канал |

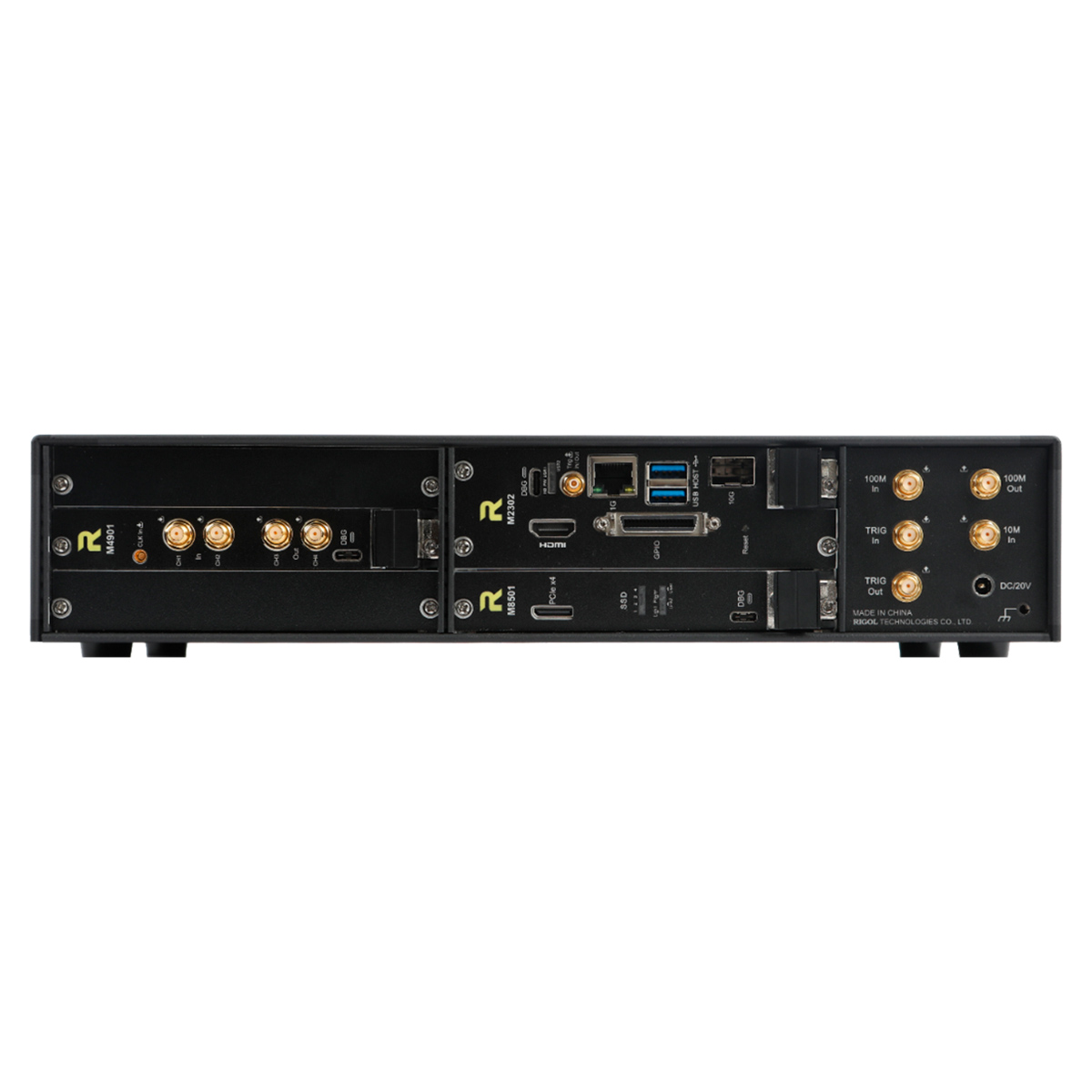

| Вход | 50 Ом ± 2%, SMA/РЧ интегрированный разъём |
| Развязка выхода | по постоянному току |
| Амплитуда на входе | 1 В ПИК-ПИК |
| Точность измерения | ± 0,5 % |
| Режим захвата | кольцевой буфер, потоковый режим |
| Размеры | 340 х 68 х 230 мм |
| Вес | 4,5 кг |
Комплектация
- Оцифровщик RIGOL SUA8204G с модулем контроллера (управление CPU) и 8-ми канальным модулем оцифровщика
- Адаптер питания
