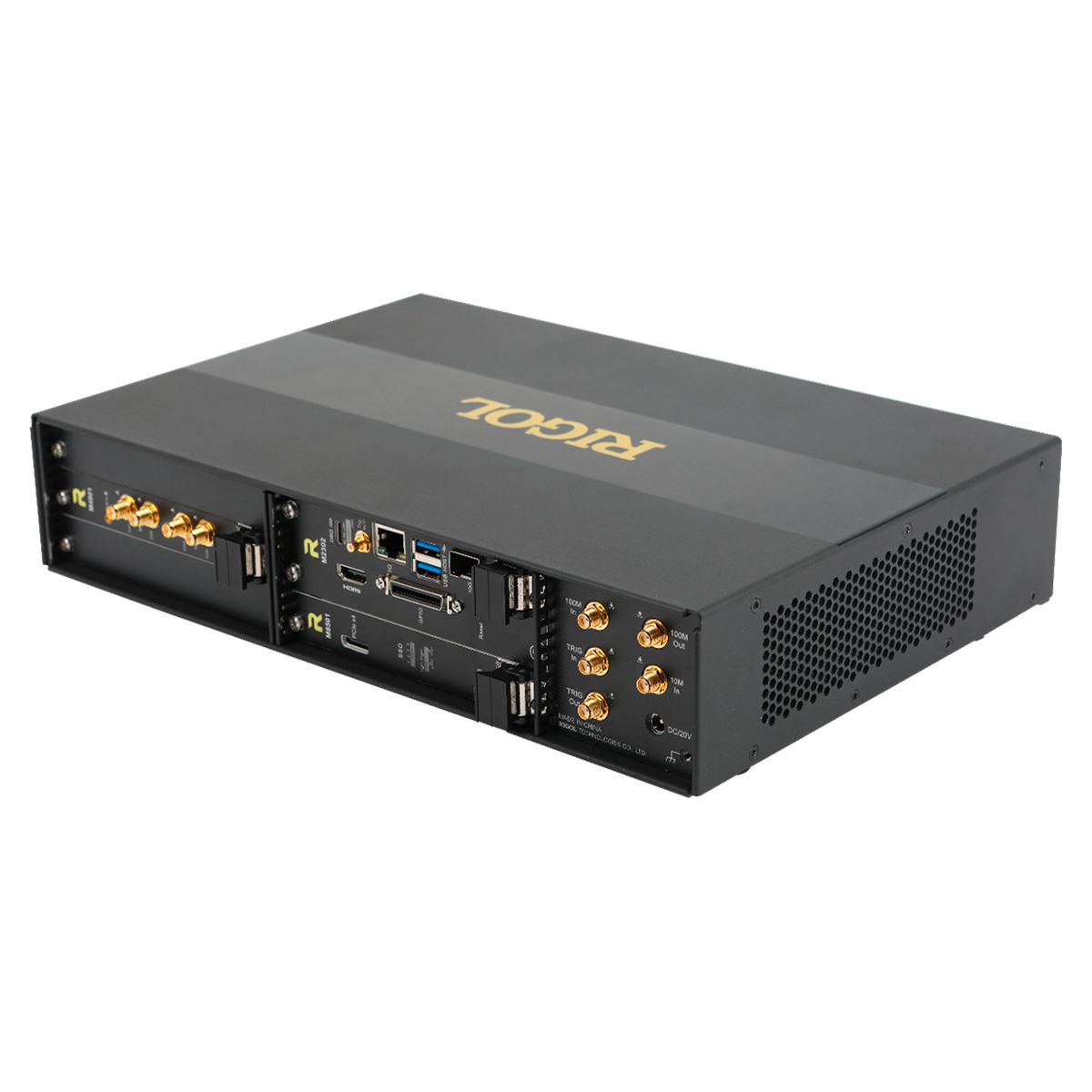

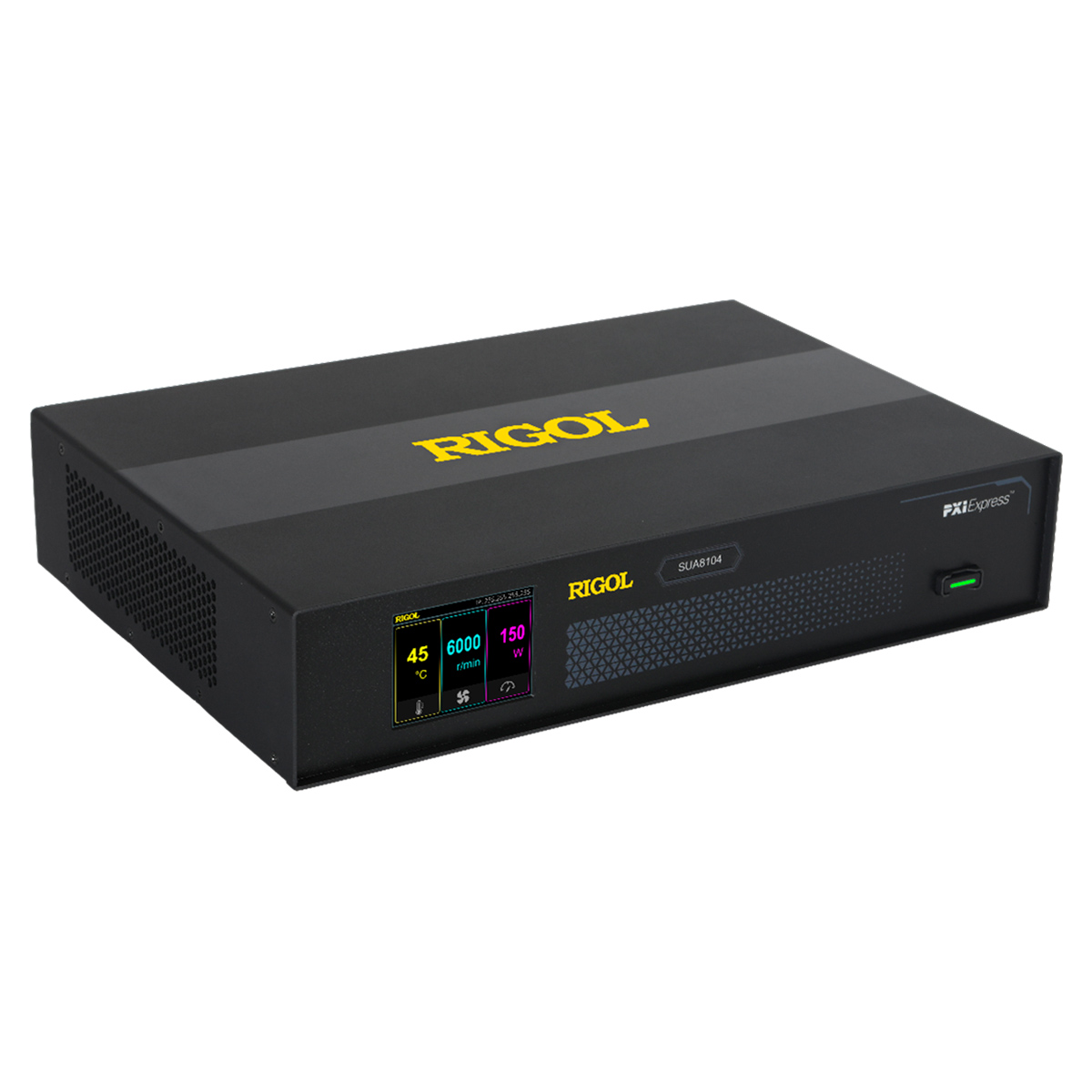

Цифровой приёмопередатчик RIGOL SUA8304G - цифровой приёмопередатчик RIGOL SUA8304G — это высокоинтегрированное 4-канальное устройство модульной конструкции, объединяющее в одном сверхкомпактном корпусе (1,5U) функции генератора сигналов произвольной формы (AWG), скоростного оцифровщика (Digitizer) и цифрового преобразователя.
- Благодаря уникальной архитектуре и поддержке алгоритмов искусственного интеллекта, прибор способен не просто захватывать и генерировать широкополосные сигналы, но и проводить их глубокую аналитику в реальном времени.
Версия "G" (GPU Master)
Главной особенностью модели с суффиксом "G" является наличие мощного графического процессора (GPU) с производительностью до 200 TOPS.
В отличие от стандартных версий на базе центрального процессора (CPU), версия "G" оптимизирована для задач машинного обучения и нейросетевой обработки данных.
- ИИ-аналитика: поддержка алгоритмов глубокого обучения непосредственно "на борту" прибора.
- Параллельные вычисления: GPU Master позволяет проводить сложную математическую обработку сверхширокополосных потоков данных без задержек, характерных для классических CPU.
- Потоковая передача P2P: прямой обмен данными между ПЛИС (FPGA) и графическим процессором обеспечивает минимальный джиттер и максимальную скорость предварительной обработки, например мгновенное построение спектрограмм.
Технический потенциал и возможности синхронизации
RIGOL SUA8304G устанавливает новые стандарты плотности каналов и точности их взаимодействия.
Прибор позволяет масштабировать систему до 128 каналов в одной стойке, сохраняя при этом феноменальные показатели фазовой стабильности.
- Генерация (AWG): частота дискретизации до 8 Гвыб/с с разрешением 14 бит и полосой до 3,5 ГГц.
- Захват (Digitizer): полоса пропускания до 1,5 ГГц при частоте дискретизации 4 Гвыб/с.
- Сверхточная синхронизация: рассинхронизация между каналами внутри устройства не превышает 1 пс, а между отдельными приборами в массиве — 10 пс, что критически важно для радиоастрономии и спутниковой связи.
- Память: глубина записи до 1 млрд точек на канал с возможностью расширения внешним модулем до 16 ТБ.
Интерфейсы и управление

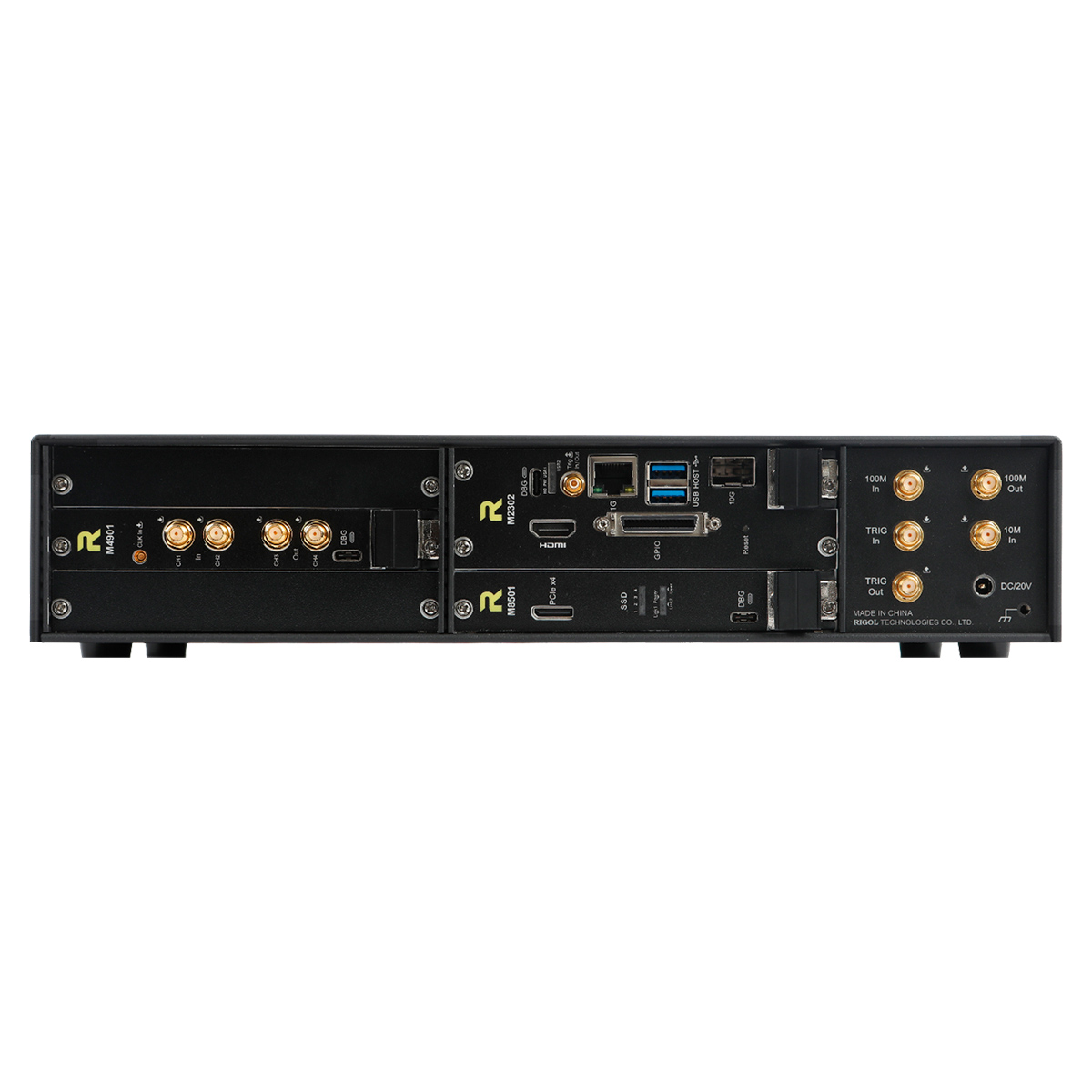

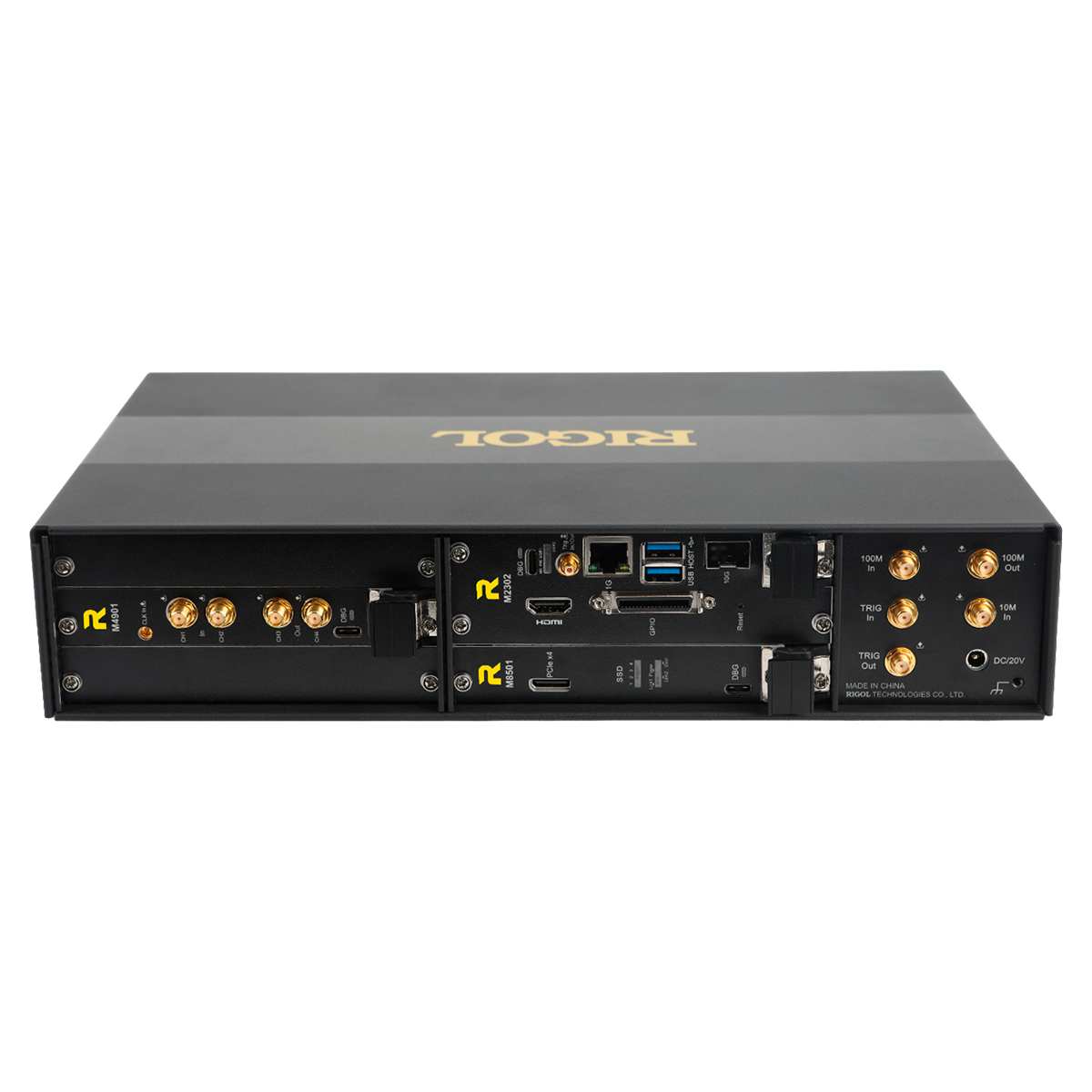

Радиоизмерительный прибор оснащен современным набором высокоскоростных интерфейсов, включая 10G LAN для быстрой передачи массивов данных и USB 3.0.
Управление осуществляется через интуитивно понятный веб-интерфейс, который позволяет контролировать распределенную сеть устройств из любой точки, а среда программирования NSWave упрощает редактирование сложных последовательностей сигналов.
Сферы применения версии
- Радиоастрономия и спутниковая связь: синхронная работа массивов приёмопередатчиков в распределенной среде.
- Мониторинг сложных систем: предварительная обработка данных с датчиков сверхвысокой частоты в реальном времени.
- Автомобильная электроника и РЛС: генерация и анализ сложных последовательностей ЛЧМ-сигналов.
- Научные исследования: создание пользовательских систем обработки данных через открытый API.
Технические характеристики
| Количество каналов | 4 |
|---|---|
| Частота дискретизации | 8 Гвыб/с |
| Диапазон выходных частот | DC – 3,5 ГГц |
| Время нарастания/спада (20% - 80%) @ 500 мВ ПИК-ПИК | < 120 пс |
| Разрешение по вертикали | 14 бит |
| Точность установки амплитуды | ± 2 % от устанавливаемого значения |
| Максимальная выходная амплитуда | 500 мВ ПИК-ПИК |
| Развязка выхода | по постоянному току |
| Размеры | 340 х 68 х 230 мм |
| Вес | 4,5 кг |
Комплектация
- Цифровой приёмопередатчик RIGOL SUA8304G с модулем контроллера (управление GPU) и модулем оцифровщика/генератора (2-х канальный ГСПФ и 2-х канальный оцифровщик)
- Адаптер питания
