Оцифровщик RIGOL SUA8204 - это компактное четырехканальное устройство (Digitizer), предназначенное для высокоскоростного преобразования аналоговых сигналов в цифровую форму.
- Модель входит в инновационную серию SUA8000 и отличается исключительной фазовой стабильностью, что делает её идеальным инструментом для задач, требующих синхронного сбора данных: от радиоастрономии и научных исследований до мониторинга автомобильной электроники.
- Благодаря форм-фактору 1,5U, прибор обеспечивает высочайшую плотность каналов при минимальных габаритах.
Назначение и функциональные возможности
Радиоизмерительный прибор разработано для приема и оцифровки широкополосных сигналов с возможностью их последующей визуализации в графическом интерфейсе или сохранения в виде массивов данных для глубокого анализа.
Он поддерживает работу в режиме кольцевого буфера и потоковой передачи данных, что гарантирует непрерывность захвата в критически важных процессах.
Прибор позволяет создавать масштабируемые измерительные комплексы, объединяя до 128 каналов в одной стойке.
Ключевые технические характеристики
- Четыре независимых канала с полосой пропускания от 0 Гц (DC) до 1,5 ГГц.
- Частота дискретизации до 4 Гвыб/с при разрешении по вертикали 14 бит, что обеспечивает высокую верность воспроизведения формы сигнала.
- Сверхточная синхронизация: задержка между каналами внутри устройства составляет менее 1 пс, а при объединении нескольких приборов в сеть — менее 10 пс.
- Глубина памяти: до 1 млрд точек на каждый канал с возможностью расширения внутреннего хранилища до 16 ТБ.

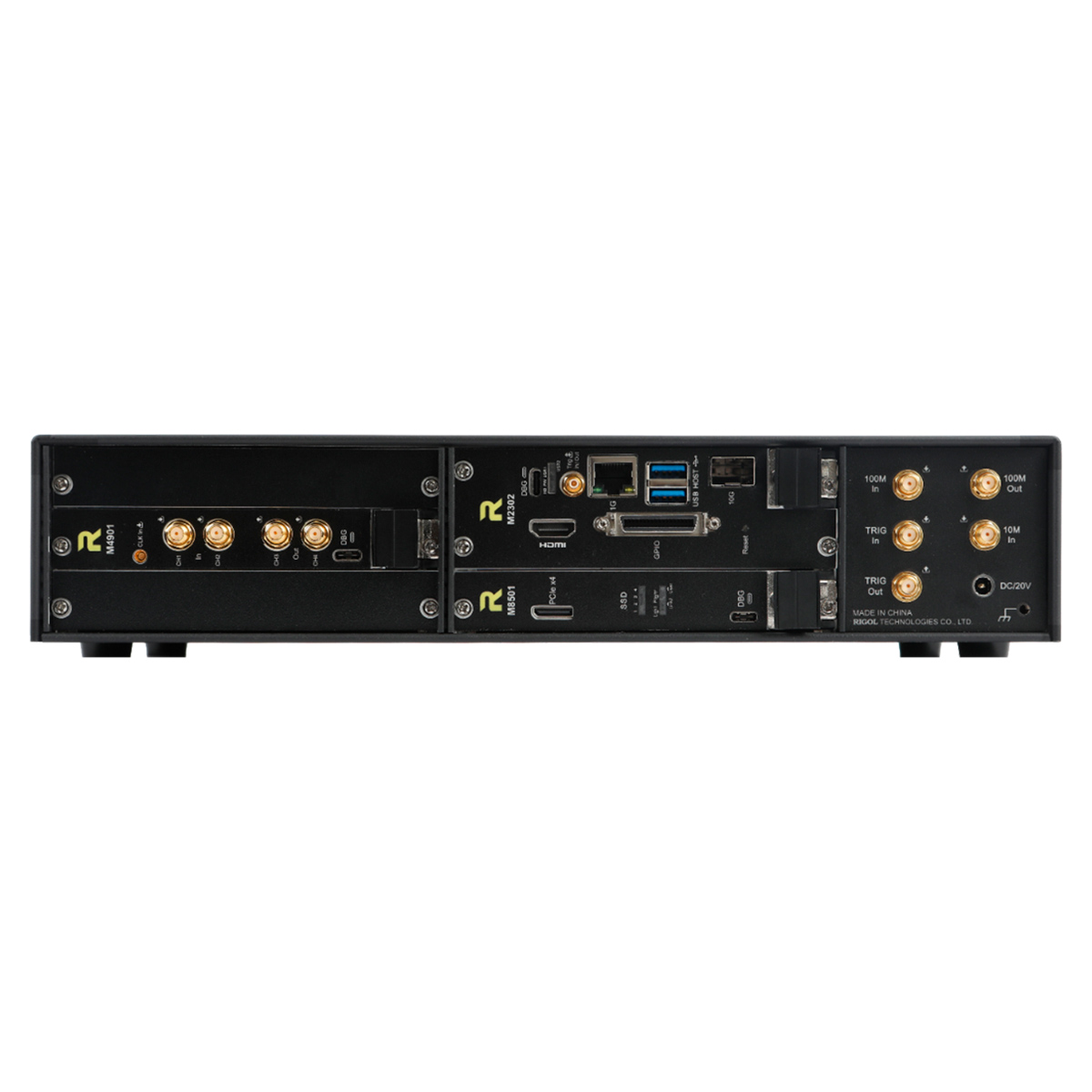

- Коммуникационные интерфейсы: 10G LAN для скоростной передачи данных, USB 3.0, Gigabit Ethernet и видеовыход HDMI.
- Централизованное управление: модуль на базе высокопроизводительного CPU для точного контроля периферии и вычислительных задач.
Архитектура и программное обеспечение
RIGOL SUA8204 использует логичную систему кодирования: индекс "2" в названии указывает на специализацию устройства как оцифровщика.
Управление осуществляется через современный веб-интерфейс, который позволяет удаленно контролировать распределенные массивы приборов.
Для интеграции в программные комплексы пользователя предусмотрен открытый API и драйверы для прямой передачи данных.
Надежность и масштабируемость
Конструкция рассчитана на эксплуатацию в режиме 24/7.

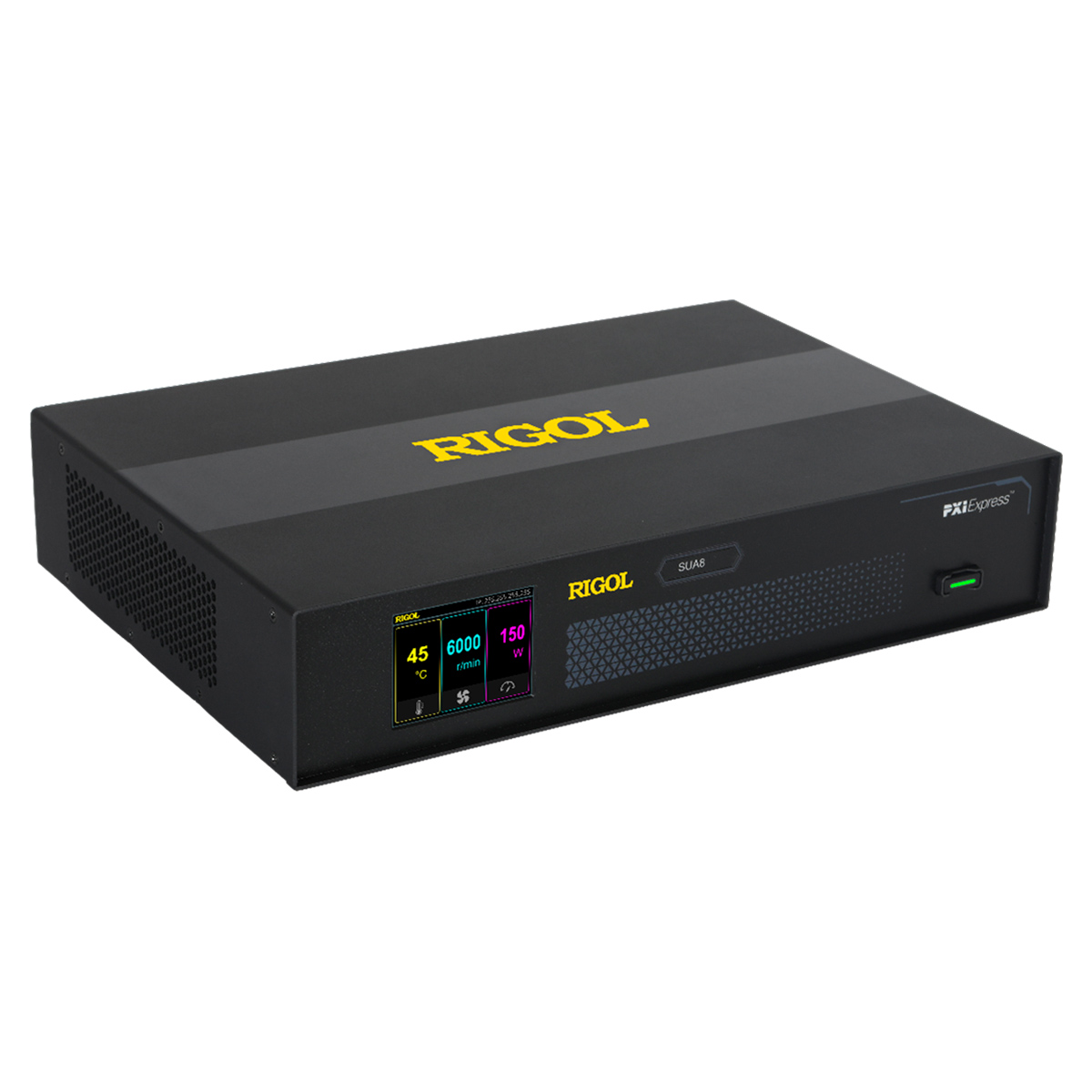

- Передняя панель оснащена информативным дисплеем для мониторинга критических параметров: температуры корпуса, скорости вращения вентиляторов и энергопотребления.
- Высокая временная стабильность позволяет синхронизировать работу более чем 100 приборов одновременно, что необходимо для создания крупных систем сбора данных с датчиков сверхвысокой частоты.
Технические характеристики
| Количество входных каналов | 4 |
|---|---|
| Максимальная частота дискретизации | 4 Гвыб/с |
| Разрешение по вертикали | 14 бит |
| Диапазон входных частот | DC – 1,5 ГГц |
| Предварительная обработка данных | цифровой понижающий преобразователь (DDC), понижающая децимация (Decimation), усечение (Truncation) |
| Диапазон кэша | 32 ГБ/с |
| Глубина кэша | 1 Гтчк/канал |
| Вход | 50 Ом ± 2%, SMA/РЧ интегрированный разъём |
| Развязка выхода | по постоянному току |
| Амплитуда на входе | 1 В ПИК-ПИК |
| Точность измерения | ± 0,5 % |
| Режим захвата | кольцевой буфер, потоковый режим |
| Размеры | 340 х 68 х 230 мм |
| Вес | 4,5 кг |
Комплектация
- Оцифровщик RIGOL SUA8204 с модулем контроллера (управление CPU) и 4-х канальным модулем оцифровщика
- Адаптер питания
