Оцифровщик RIGOL SUA8208 - разработан для синхронного захвата и анализа широкополосных сигналов в самых требовательных областях: от радиоастрономии и научных исследований до мониторинга распределенных энергосистем.
- Главной особенностью модели является сочетание восьми независимых каналов с разрешением 14 бит в компактном корпусе высотой всего 1,5U, что обеспечивает беспрецедентную плотность измерительных портов на единицу стоечного пространства.
Назначение и метрологические возможности
Радиоизмерительный прибор предназначен для приема аналоговых сигналов с последующим прецизионным преобразованием в цифровую форму.
Он позволяет визуализировать результаты в реальном времени через веб-интерфейс или сохранять массивы данных во внутреннее хранилище для глубокой постобработки.
Благодаря поддержке кольцевого буфера и потоковых режимов, оцифровщик гарантирует надежность захвата данных в непрерывных процессах, исключая потерю важной информации.
Ключевые технические характеристики
- 8 независимых каналов с полосой пропускания от 0 Гц (DC) до 1,5 ГГц.
- Частота дискретизации до 4 Гвыб/с при разрешении по вертикали 14 бит, что обеспечивает высокую точность воспроизведения сложных форм сигналов.
- Сверхточная временная синхронизация: рассинхронизация между каналами внутри одного устройства составляет менее 1 пс, а в комплексах — менее 10 пс.
- Глубина памяти и хранение: до 512 млн точек на каждый канал с возможностью расширения общего объема внутреннего хранилища до 16 ТБ.

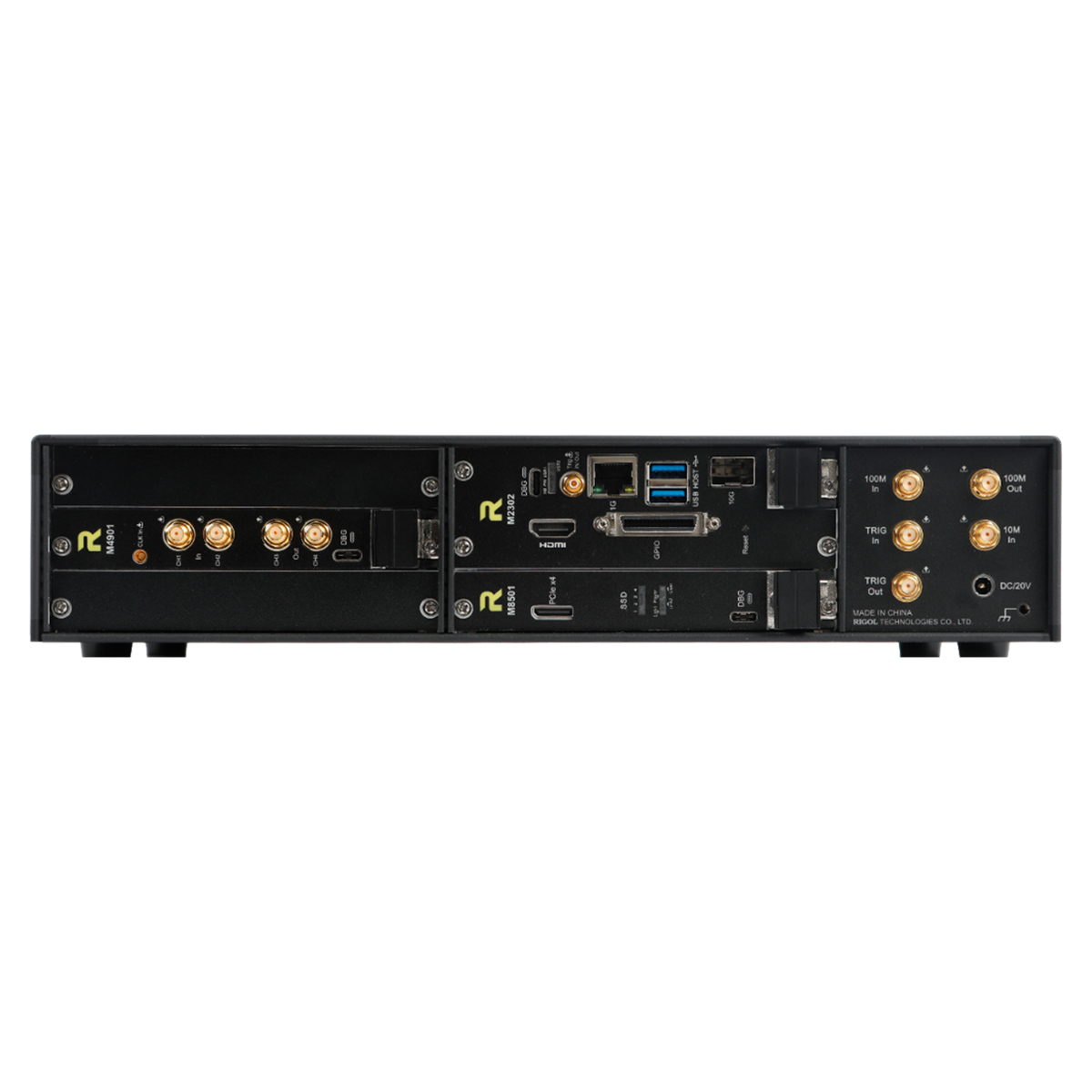

- Высокоскоростные интерфейсы: порт 10G LAN для мгновенной передачи данных в сеть, USB 3.0 и видеовыход HDMI для мониторинга системных параметров.
- Централизованное управление: мощный вычислительный модуль на базе CPU для стабильного контроля периферии и выполнения измерительных сценариев.
Масштабируемость и системная интеграция
Архитектура серии SUA8000 позволяет легко масштабировать измерительный комплекс до 128 каналов в одной стойке.
Модель RIGOL SUA8208 поддерживает синхронную работу более чем 100 приборов одновременно, сохраняя высокую долговременную стабильность.
Это критически важно для создания систем фазированного сбора данных с распределенных датчиков сверхвысокой частоты, работающих в режиме 24/7.
Программная среда и удаленный доступ
Управление осуществляется через современный графический веб-интерфейс, который значительно упрощает проведение пакетных операций и контроль нескольких распределенных устройств одновременно.
- Для интеграции в пользовательские системы автоматизации предусмотрен открытый API и драйверы для прямой передачи данных.

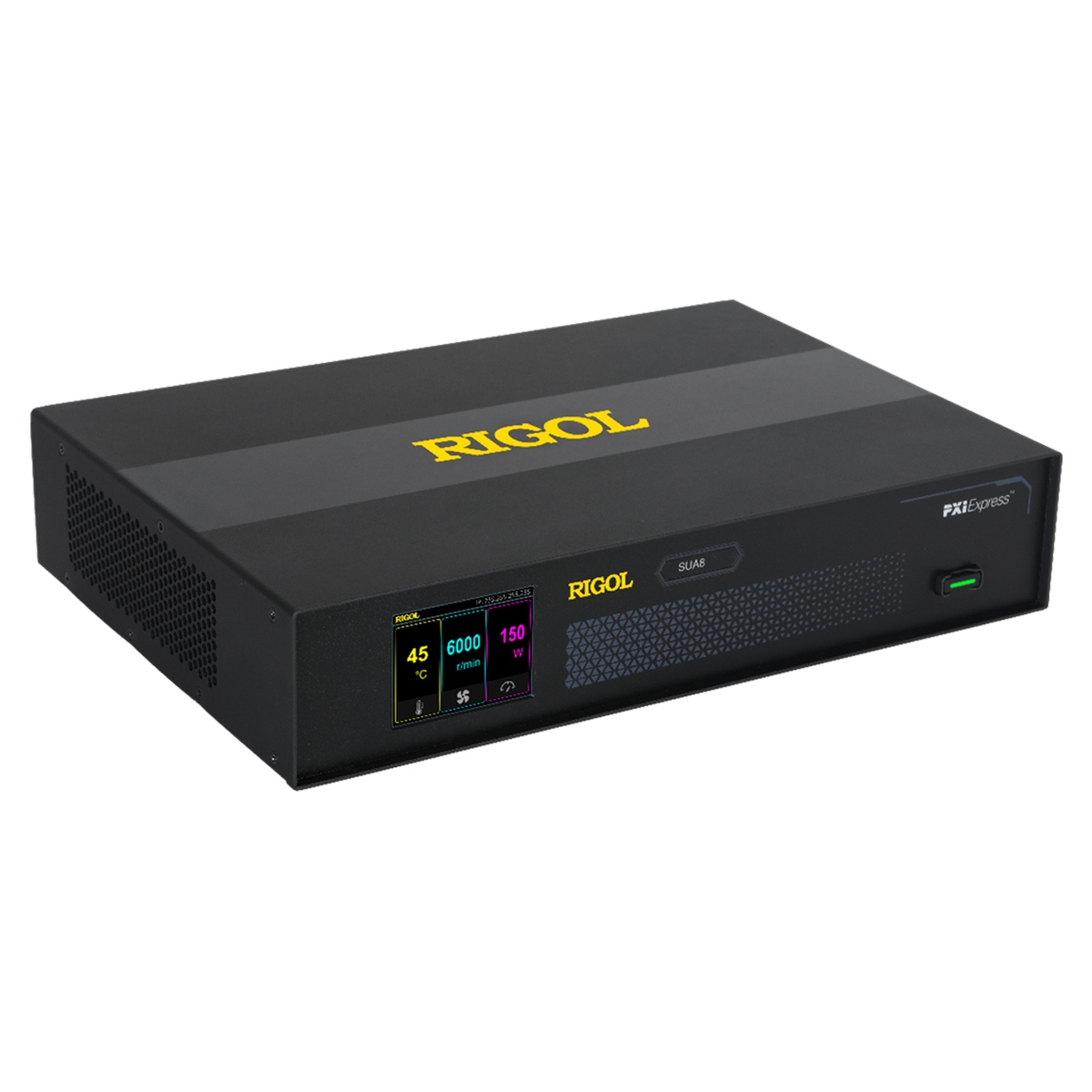

- Передняя панель устройства снабжена дисплеем для оперативного контроля температуры, энергопотребления и состояния системы охлаждения, что гарантирует надежную работу оборудования в любых условиях.
Технические характеристики
| Количество входных каналов | 8 |
|---|---|
| Максимальная частота дискретизации | 4 Гвыб/с |
| Разрешение по вертикали | 14 бит |
| Диапазон входных частот | DC – 1,5 ГГц |
| Предварительная обработка данных | цифровой понижающий преобразователь (DDC), понижающая децимация (Decimation), усечение (Truncation) |
| Диапазон кэша | 32 ГБ/с |
| Глубина кэша | 512 Мтчк/канал |
| Вход | 50 Ом ± 2%, SMA/РЧ интегрированный разъём |
| Развязка выхода | по постоянному току |
| Амплитуда на входе | 1 В ПИК-ПИК |
| Точность измерения | ± 0,5 % |
| Режим захвата | кольцевой буфер, потоковый режим |
| Размеры | 340 х 68 х 230 мм |
| Вес | 4,5 кг |
Комплектация
- Оцифровщик RIGOL SUA8208 с модулем контроллера (управление CPU) и 8-ми канальным модулем оцифровщика
- Адаптер питания
