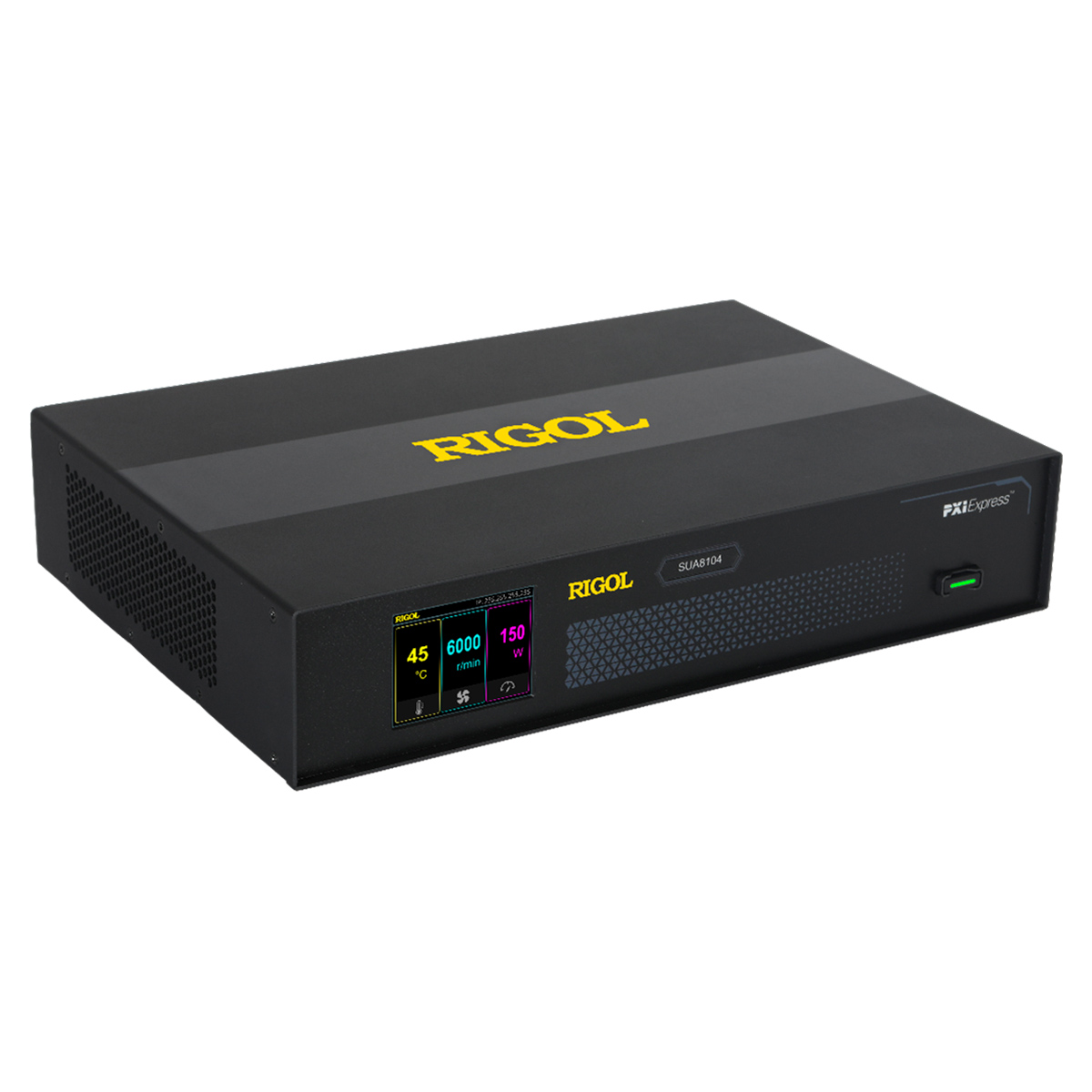

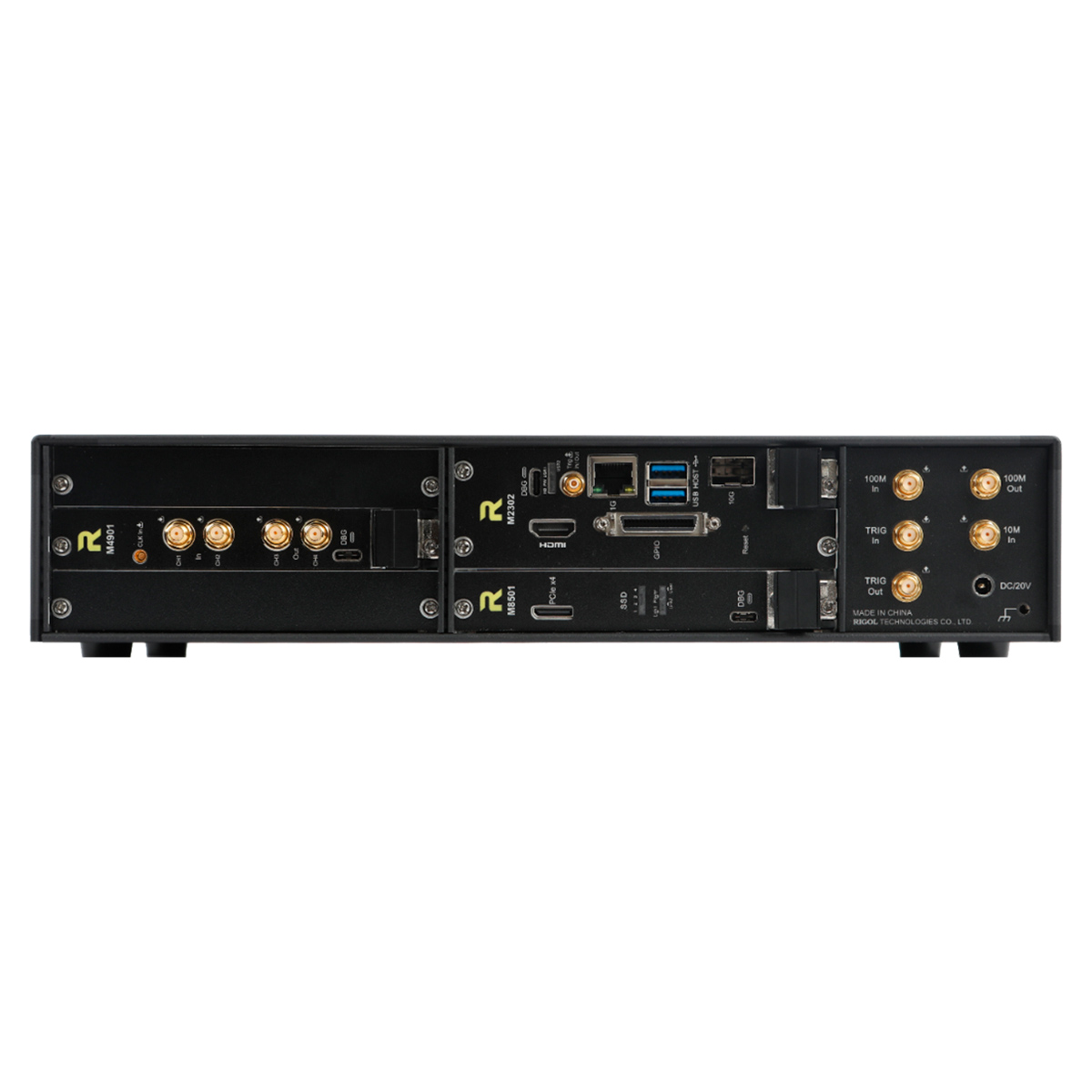

Оцифровщик RIGOL SUA8104G - это четырехканальный генератор сигналов произвольной формы (AWG/ГСПФ) нового поколения, входящий в инновационную серию SUA8000.
- Прибор представляет собой мощную вычислительную платформу в компактном форм-факторе 1,5U, предназначенную для высокоточного преобразования цифровых массивов в широкополосные аналоговые сигналы.
- Интеграция графического процессора и алгоритмов искусственного интеллекта позволяет формировать сложнейшие сигнальные последовательности, необходимые для передовых научных исследований, спутниковой связи и автомобильной электроники.
Превосходство архитектуры GPU Master
Радиоизмерительный прибор с индексом "G" оснащен графическим процессором производительностью 200 TOPS.
Это решение выводит процесс генерации сигналов на качественно новый уровень:
- Интеллектуальное формирование: использование ИИ-алгоритмов для оптимизации параметров выходного сигнала и компенсации искажений в режиме реального времени.
- Потоковая обработка P2P: прямая передача данных из ПЛИС в GPU обеспечивает мгновенную реакцию системы и минимальные задержки при формировании динамически меняющихся последовательностей.
- Пользовательские приложения: открытый API и интерфейсы драйверов позволяют разработчикам внедрять собственные алгоритмы глубокого обучения непосредственно в процесс управления сигналом.
Технические возможности и метрологическая точность
RIGOL SUA8104G обеспечивает исключительное качество сигнала в широком диапазоне частот до 3,5 ГГц.
Благодаря 14-битному разрешению и высокой частоте дискретизации, прибор позволяет воспроизводить комплексные сигналы с минимальным уровнем паразитных составляющих.
- Высокая дискретизация: до 8 Гвыб/с на канал при разрешении по вертикали 14 бит.
- Чистота спектра: SFDR (динамический диапазон, свободный от гармоник) составляет -70 дБн.
- Сверхточная синхронизация: фазовая стабильность между каналами внутри устройства — лучше 1 пс, между внешними устройствами в массиве — до 10 пс.
- Глубина памяти: до 1 млрд точек на канал с возможностью расширения внутреннего хранилища до 16 ТБ, что позволяет хранить до 3000 уникальных последовательностей на канал.
- Скоростная передача данных: интерфейс 10G LAN и USB 3.0 обеспечивают мгновенную загрузку тяжелых массивов данных из внешних сред.
Масштабируемость
Система поддерживает объединение до 128 каналов в одной стойке, работающих синхронно в режиме 24/7.
Управление осуществляется через интуитивно понятный веб-интерфейс, обеспечивающий полный контроль над распределенной измерительной средой.
Программное дополнение NSWave предоставляет мощные инструменты для редактирования последовательностей и создания ЛЧМ-сигналов, существенно экономя время инженера при разработке сценариев тестирования.
Технические характеристики
| Количество выходных каналов | 4 |
|---|---|
| Частота дискретизации | 8 Гвыб/с |
| Диапазон выходных частот | DC – 3,5 ГГц |
| Время нарастания/спада (20% - 80%)@ 500 мВ ПИК-ПИК | < 120 пс |
| Разрешение по вертикали | 14 бит |
| Точность установки амплитуды | ± 2 % от устанавливаемого значения |
| Максимальная выходная амплитуда | 500 мВ ПИК-ПИК |
| Развязка выхода | по постоянному току |
| Размеры | 340 х 68 х 230 мм |
| Вес | 4,5 кг |
Комплектация
- Оцифровщик RIGOL SUA8104G с модулем контроллера (управление CPU) и модулем 4-х канального ГСПФ
- Адаптер питания
