Оцифровщик RIGOL SUA8104 - это высокопроизводительный 4-канальный генератор сигналов произвольной формы (ГСПФ/AWG), входящий в новую модульную серию SUA8000.
- Прибор спроектирован для прецизионного преобразования цифровых данных в широкополосные аналоговые сигналы, обеспечивая инженеров мощным инструментом для имитации сложной электромагнитной обстановки.
- Благодаря компактному исполнению 1,5U и выдающимся характеристикам синхронизации, устройство является оптимальным решением для спутниковой связи, автомобильной электроники и фундаментальных научных исследований.
Назначение и функциональные возможности
Радиоизмерительный прибор предназначен для формирования высокочастотных сигналов сложной формы с высокой степенью достоверности.
Он поддерживает импорт готовых сигналов и создание многоуровневых последовательностей, что позволяет моделировать комплексные протоколы передачи данных и радарные импульсы.
Архитектура устройства ориентирована на работу в составе крупномасштабных измерительных комплексов, требующих идеальной фазовой когерентности между каналами.
Ключевые технические характеристики
- 4 независимых канала с диапазоном выходных частот от 0 Гц (DC) до 3,5 ГГц.
- Частота дискретизации до 8 Гвыб/с при разрешении по вертикали 14 бит, что минимизирует ошибки квантования.
- Высокая чистота спектра: динамический диапазон, свободный от паразитных составляющих (SFDR), составляет -70 дБн.
- Сверхточная синхронизация: фазовый сдвиг между каналами внутри прибора менее 1 пс, между внешними устройствами — менее 10 пс.
- Глубина памяти: до 1 млрд точек на канал с возможностью расширения внутреннего хранилища до 16 ТБ.
- Скоростная загрузка данных: поддержка интерфейсов 10G LAN, USB 3.0 и Gigabit Ethernet для быстрой передачи тяжелых сигнальных файлов.
Масштабируемость и программная среда
Модульная концепция серии SUA8000 позволяет объединять до 128 каналов в одной стойке с сохранением жесткой синхронизации.
Управление осуществляется через современный веб-интерфейс, обеспечивающий удаленный доступ и контроль распределенных массивов оборудования.
Специализированное программное обеспечение для ГСПФ упрощает процесс редактирования последовательностей (до 3000 на канал) и генерации сложных ЛЧМ-сигналов, что значительно сокращает время подготовки к испытаниям.
Надежность и системный контроль
Конструкция RIGOL SUA8104 рассчитана на длительную эксплуатацию в режиме 24/7.

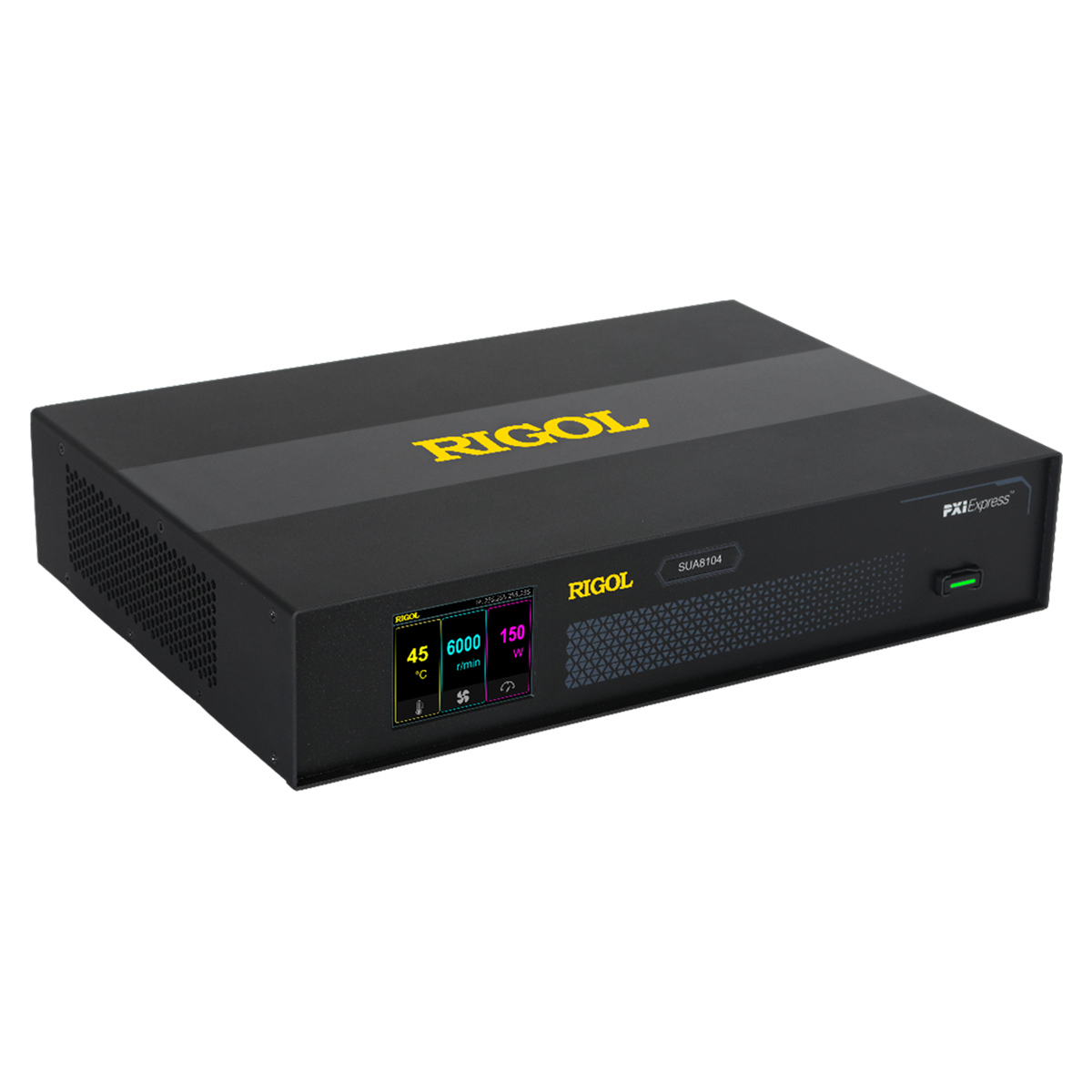

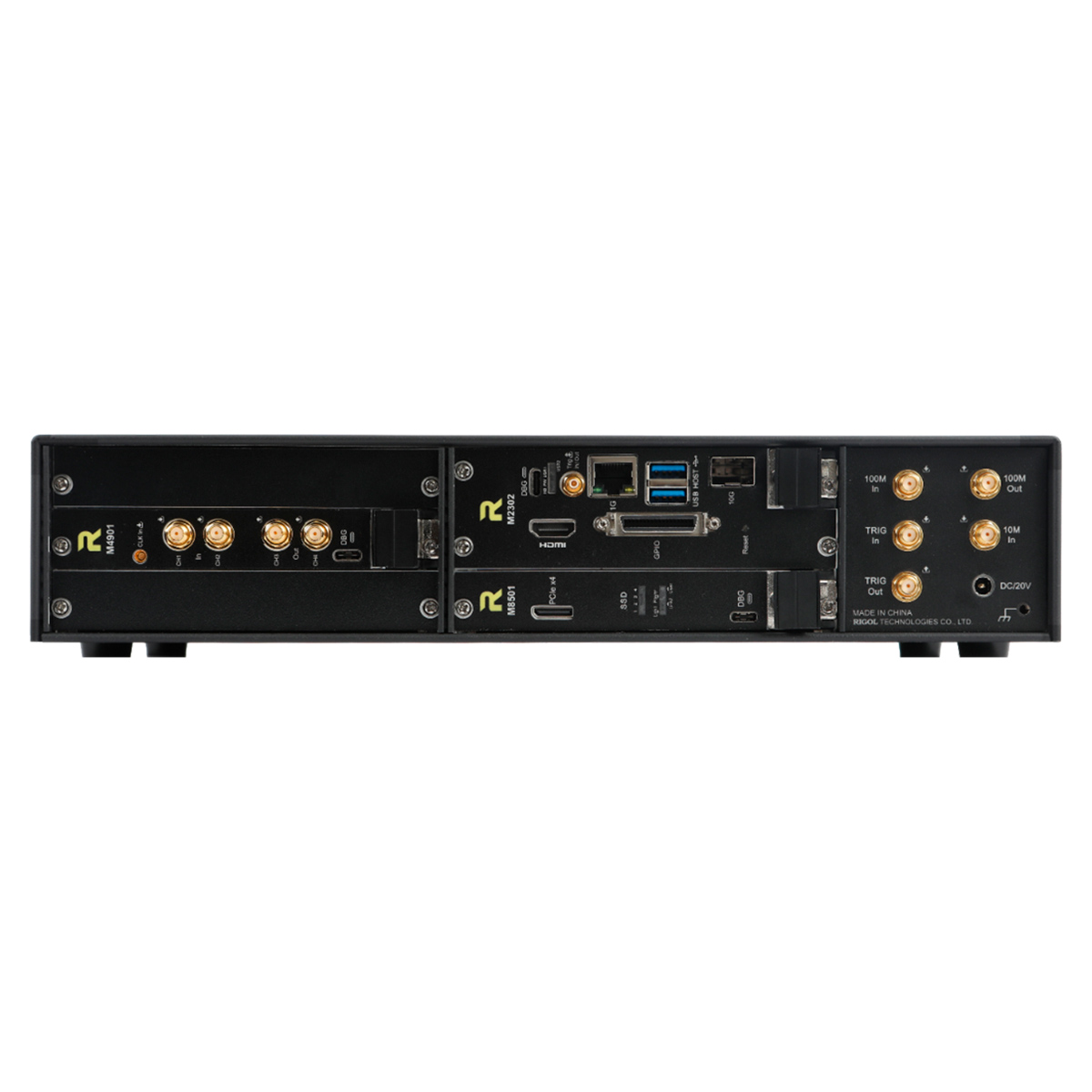

- На передней панели устройства расположен информативный дисплей, отображающий критические параметры: температуру, энергопотребление и состояние системы охлаждения.
- Наличие видеовыхода HDMI позволяет выводить консоль управления на внешний монитор.
- Для автоматизации процессов предусмотрен открытый API и поддержка интерфейсов драйверов, что позволяет легко интегрировать прибор в существующие программные комплексы пользователя.
Технические характеристики
| Количество выходных каналов | 4 |
|---|---|
| Частота дискретизации | 8 Гвыб/с |
| Диапазон выходных частот | DC – 3,5 ГГц |
| Время нарастания/спада (20% - 80%)@ 500 мВ ПИК-ПИК | < 120 пс |
| Разрешение по вертикали | 14 бит |
| Точность установки амплитуды | ± 2 % от устанавливаемого значения |
| Максимальная выходная амплитуда | 500 мВ ПИК-ПИК |
| Развязка выхода | по постоянному току |
| Размеры | 340 х 68 х 230 мм |
| Вес | 4,5 кг |
Комплектация
- Оцифровщик RIGOL SUA8104 с модулем контроллера (управление CPU) и модулем 4-х канального ГСПФ
- Адаптер питания
