Оцифровщик RIGOL SUA8208G - это передовая 8-канальная система оцифровки сигналов (Digitizer), представляющая собой вершину серии SUA8000 в сегменте устройств сбора данных.
- Прибор сочетает в себе беспрецедентную плотность каналов в компактном форм-факторе 1,5U и мощнейший вычислительный потенциал графического процессора (GPU Master).
- Интеграция алгоритмов искусственного интеллекта позволяет не только захватывать широкополосные сигналы, но и проводить их интеллектуальный анализ в реальном времени, что критически важно для радиоастрономии, систем мониторинга энергосетей и высокотехнологичных НИОКР.
Архитектура GPU Master
Ключевое отличие радиоизмерительного прибора с индексом "G" заключается в использовании графического модуля производительностью 200 TOPS.
Это превращает оцифровщик из пассивного регистратора в активную аналитическую станцию.
- P2P (Peer-to-Peer) передача: данные передаются напрямую из ПЛИС в GPU, минуя стандартные шины задержки, что обеспечивает мгновенную обработку потоков, например построение спектрограмм в реальном времени.
- ИИ-аналитика: поддержка глубокого обучения позволяет автоматически классифицировать сигналы, выявлять аномалии и проводить сложную фильтрацию на уровне аппаратного обеспечения.
- Гибкая разработка: благодаря открытому API пользователи могут интегрировать собственные алгоритмы обработки сигналов непосредственно в рабочую среду GPU.
Техническое превосходство и синхронизация
RIGOL SUA8208G обеспечивает захват сигналов по 8 независимым каналам с полосой пропускания до 1,5 ГГц.
14-битное разрешение гарантирует высокую точность и детализацию, необходимую для работы с датчиками сверхвысокой частоты.
- Производительность: частота дискретизации до 4 Гвыб/с на канал при глубине памяти 512 млн точек.
- Сверхстабильная синхронизация: рассинхронизация составляет менее 1 пс, а в распределенных системах, до 100 приборов и более, не превышает 10 пс. Это позволяет создавать масштабные фазированные системы захвата данных.
- Хранение и передача: поддержка расширения памяти до 16 ТБ и наличие интерфейса 10G LAN обеспечивают бесперебойную работу с огромными массивами данных в режиме 24/7.

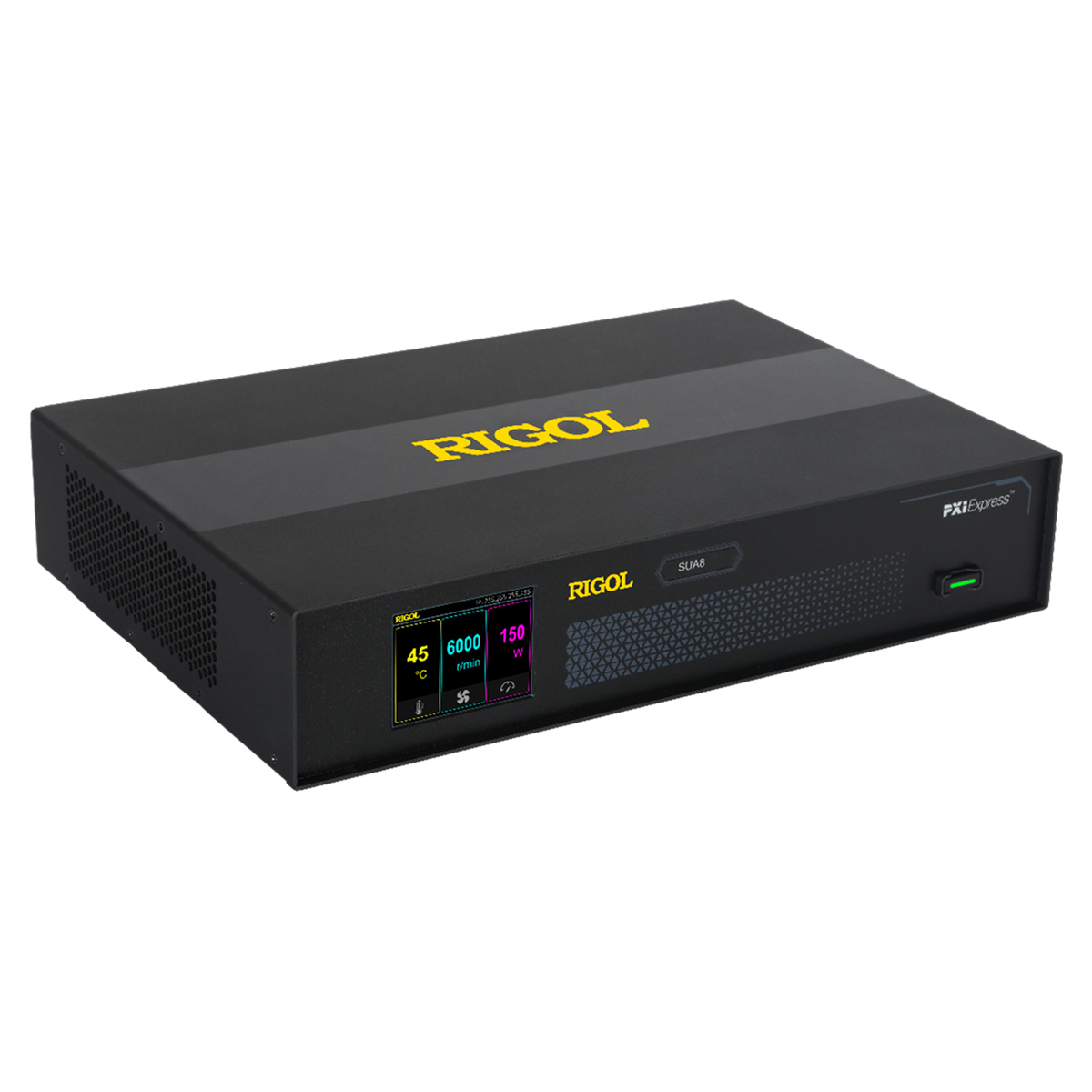

- Визуализация и контроль: передняя панель оснащена дисплеем для мониторинга состояния системы, включая температуру и энергопотребление, а видеовыход HDMI позволяет выводить данные на внешний монитор.
Масштабируемость и программная среда
Компактная конструкция RIGOL SUA8208G позволяет разместить до 128 каналов в одной стандартной измерительной стойке.
Управление всей системой осуществляется через интуитивно понятный веб-интерфейс, который значительно упрощает настройку пакетных операций в распределенных средах.
Поддержка кольцевого буфера и специализированного ПО для редактирования последовательностей делает рабочий процесс максимально эффективным.
Примеры применения
- Мониторинг энергосистем: синхронный 8-канальный сбор данных с возможностью беспроводного соединения приборов и онлайн-аналитики спектра.
- Радиоастрономия: использование в составе массивов радиотелескопов для захвата и обработки сигналов в синхронизированной распределенной среде.
- Автомобильная электроника: комплексное тестирование систем сбора данных с множества высокочастотных датчиков одновременно.
Технические характеристики
| Количество входных каналов | 8 |
|---|---|
| Максимальная частота дискретизации | 4 Гвыб/с |
| Разрешение по вертикали | 14 бит |
| Диапазон входных частот | DC – 1,5 ГГц |
| Предварительная обработка данных | цифровой понижающий преобразователь (DDC), понижающая децимация (Decimation), усечение (Truncation) |
| Диапазон кэша | 32 ГБ/с |
| Глубина кэша | 512 Мтчк/канал |
| Вход | 50 Ом ± 2%, SMA/РЧ интегрированный разъём |
| Развязка выхода | по постоянному току |
| Амплитуда на входе | 1 В ПИК-ПИК |
| Точность измерения | ± 0,5 % |
| Режим захвата | кольцевой буфер, потоковый режим |
| Размеры | 340 х 68 х 230 мм |
| Вес | 4,5 кг |
Комплектация
- Оцифровщик RIGOL SUA8208G с модулем контроллера (управление CPU) и 8-ми канальным модулем оцифровщика
- Адаптер питания
